Type de boîte de vitesses de 350 C et Z pour les machines à rouleaux

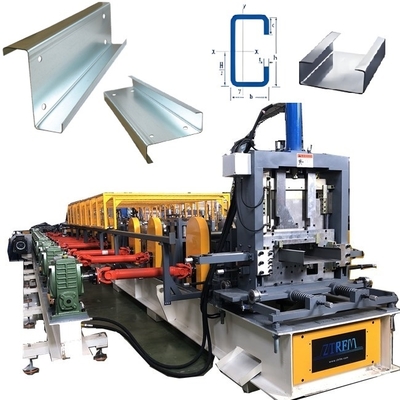

La boîte de vitesses de type 350 C et Z est conçue pour fabriquer la boîte de vitesses C et Z en lot entièrement automatiquement.Cette machine de mode prend en charge la gamme de tailles suivantes du purline C et Z purline.
1La largeur C (80~350) mm, la largeur Z (120~350 mm) peuvent être transformées librement;
2. petit bord (8-20 mm) et petit bord ≤ 0,8 * (hauteur de la taille -20);
3. hauteur de la taille (30-100) mm et hauteur de la taille ≤ 0,95 * (largeur du bas - petit bord -30);
Épaisseur réglable de la plaque t (1.0 à 3.5) mm;
Matériel de support:Q195, Q235, Q345B bandes d'acier laminées à chaud ou bandes d'acier galvanisées à chaud
Il peut prendre en charge le poinçonnage de type suivant: et aussi nous pouvons concevoir la machine selon votre profil de dessin
Type de boîte de vitesses de 350 C et Z pour les machines à rouleaux
Type de boîte de vitesses de 350 C et Z pour les machines à rouleaux
Comme l'épaisseur du matériau à 3,5 mm, nous le concevons comme les types suivants:
1Pour la partie d'alimentation de la bobine, arbre de guidage d'alimentation + roue de guidage
- Nivelation de trois, de quatre et de deux fils de plomb, étanchéité et traitement thermique des fils entièrement solides et galvanisation après usinage de précision.
- Station de roulement principale 23 (dont un groupe de rouleaux réglables arbitraires à hauteur de taille de 87 à 95 degrés)
- Transmission + support d'extrémité de l'arbre: type de boîte de vitesses indépendante.
- Équipé de 12 ensembles de modules d'échange CZ, l'interrupteur peut être complété en tournant 180 degrés, et le rail de guidage linéaire peut être changé
- Dispositif à rouleaux anti-arc concave
- Barre de compression, barre droite, barre droite
- Quatre ensembles d'unités de redressement à double usage CZ

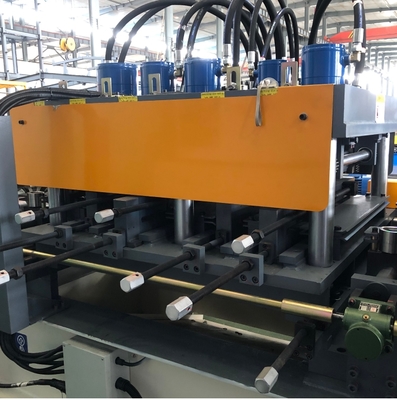

P1:partie de nivellement et d'alimentation par bobine:
C'est le contrôle du servo-moteur pour le changement de largeur et le réglage du rouleau de nivellement.

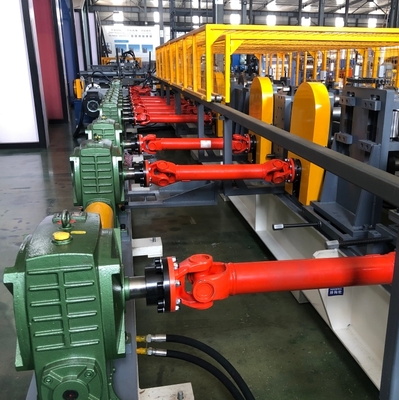

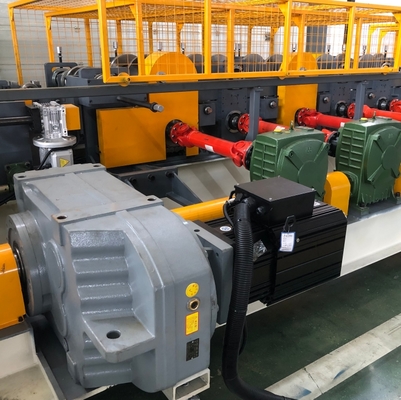

P2 Boîte de vitesses:Lors du travail, boîte de vitesses petit bruit et grande puissance, vitesse plus rapide et plus durable.
P3: rouleaux et conception:matériau à rouleaux D2, conçu par rouleaux à ruban, rouleaux latéraux, formage

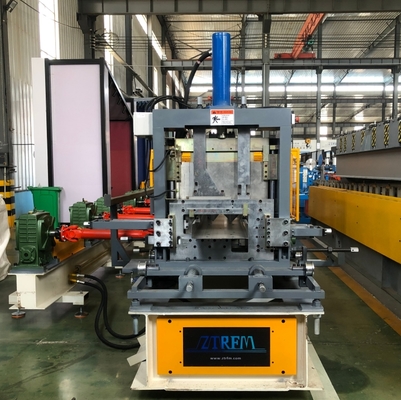

P4: coupe forte:Lorsqu'il est coupé, il est rapide et facile à régler.
Si vous avez besoin de la même machine, contactez-nous à tout moment.
