Détails sur le produit:
|
Application: | Machine de fabrication de carreaux de pas | Épaisseur du matériau:: | 0.4-0.7mm |
---|---|---|---|
Vitesse de roulement:: | 6-8m/min | Stations à rouleaux:: | 16 stations |
Puissance de coupe hydraulique:: | 7,5 kW | Matériel de l'arbre:: | 45 acier |
Package de transport:: | Film en plastique, récipient | Code HS:: | 845522100 |
Mettre en évidence: | rouleau de tôle ondulée formant la machine,Petit pain de panneau de toit et de mur formant la machine |

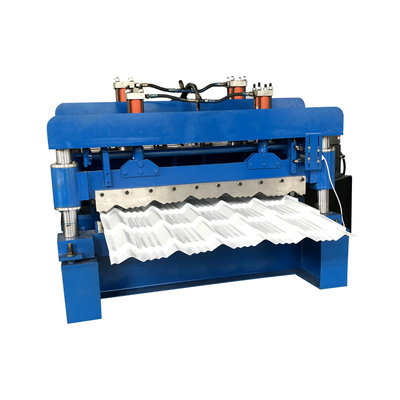

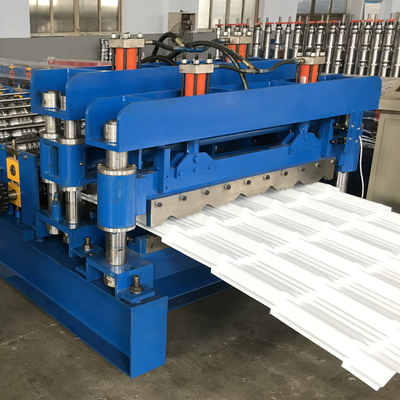

Matériau de construction 800 Machine à fabriquer des tuiles vernissées en aluminium Tôle de plancher
Flux de travail
Composants de la machine
N° | Nom | Qté |
1. | Dérouleur | 1 Ensemble |
2. | Machine de formage de rouleaux | 1 Ensemble |
3. | Dispositif de pressage | 1 Ensemble |
4. | Dispositif de coupe hydraulique | 1 Ensemble |
5. | Boîtier de commande PLC | 1 Ensemble |
6. | Pompe hydraulique | 1 Ensemble |
7. | Empileur | 1 Ensemble |
Dérouleur
Type | Type manuel (standard) | Type hydraulique(option) |
Photo | ||
Largeur | 1250mm | 1500mm |
Capacité | Max 5 tonnes | De 5 à 15 tonnes |
Diamètre intérieur | φ508-610mm | φ508-610mm |
Diamètre extérieur | φ1500mm | φ1800mm |

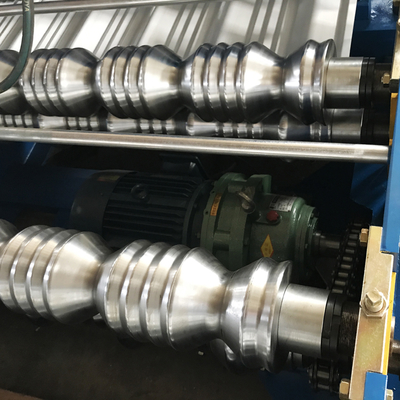

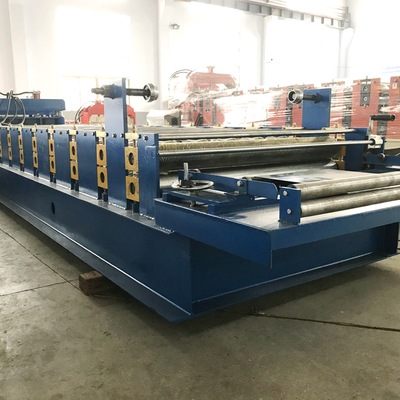

formage de rouleaux
(1) Matériau approprié :acier de couleur
(2) Épaisseur de la plaque :0,3-0,8 mm
(3) Largeur d'entrée de la plaque :1250/1000mm
(4) Largeur de la plaque après formage : 1035/828mm
(5) Productivité :4-6 m/min
(6) Étapes du rouleau ::11 rangées
(7) Matériau du rouleau :acier 45# Épaisseur du chromage : 0,05 mm
(8) Diamètre de l'arbre actif :70 mm
(9) Épaisseur de paroi de la machine de formage principale :Tôle d'acier de 16 mm
(10) Corps principal de la machine de formage :acier 360 mmH
(11) La chaîne de transmission est1’’
Le réducteur est5,5 kWqui fonctionne de manière stable et sans bruit
(12) Le système hydraulique de coupe adapte la pompe à engrenages CDF-10, la puissance du moteur est de4 kW,
pas de bruit, fonctionne de manière stable, longue durée de vie.
(13)PLCsystème de contrôle, facile à utiliser, haute précision et fonctionne de manière stable.
(14) Dimensions de la structure principale :4600 mm*850 mm*800 mm
Dispositif de pressage et de coupe
Type | Type coulissant à roulement |
Matériau de la lame | Cr12mov trempe et meulage |
Traitement du cadre | l'ensemble du cadre inférieur est meulé pour une haute précision |
Traitement de la lame | coupe à l'électrode fil, mais la lame supérieure ne peut pas être droite. c'est la technologie |
Fonctionnement | Type hydraulique |
Empileur
Type | Manuel | Automatique(option) |
Longueur | 1,5 m-2 m | 6 m ou 12 m |
PLC
Élément principal | Détail des paramètres |
PLC | Delta (standard) ou selon votre demande |
Onduleur | Marque chinoise (standard) ou selon votre demande |
Écran tactile | Mcgs (standard) ou selon votre demande |
Encodeur | Marque chinoise (standard) ou selon votre demande |
Tension/HZ/Phase | 380 V/50-60 Hz/3 phases |
Pompe hydraulique
Élément principal | Détail des paramètres |
Moteur | 3 kW Marque chinoise ou selon votre demande |
Pompe | Marque chinoise ou selon votre demande |
Électrovanne | Marque chinoise ou selon votre demande |
Système de refroidissement |
Ventilateur de refroidissement |
5. Service après-vente :
Nous fournissons une garantie d'un an pour la machine. Les pièces de la machine de formage de rouleaux sont gratuites pour vous être envoyées et
vous paierez les frais de transport. Et vous pouvez également le résoudre si vous avez commandé plus de pièces pour votre machine de formage de rouleaux
Nous fournissons toute l'assistance technique à vie de nos machines de formage de rouleaux. Pour toute question, vous pouvez me contacter par whatsapp.
(Je suggère que whatsapp ou wechat est bon. Parce que je peux obtenir vos mots en temps opportun) Chose importante, vous pouvez m'écrire un e-mail.
