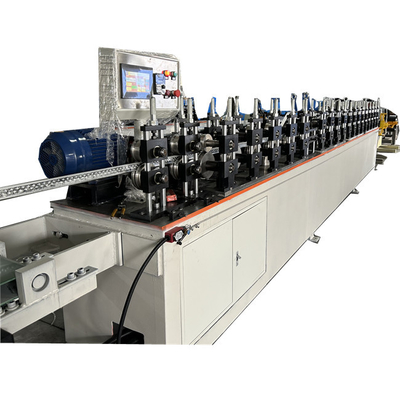

Le système de plafond suspendu galvanisé en acier léger à quille T Grid Rolling Forming Machine est conçu pour fabriquer la barre T du plafond ou la grille de suspension du plafond en utilisant le principe de formage par laminage.

Pour la barre T de plafond, elle présente les avantages suivants:

1Économique, facile à installer, nécessitant moins de main-d'œuvre pour terminer l'installation par rapport au système classique d'aluminium extrudé.

• L'interchangeabilité des liaisons principales et croisées entre les systèmes favorise une réduction des besoins en inventaire et une plus grande souplesse sur le terrain.
• Flexibilité et capacité à supporter des charges normalement conçues dans un système de tir suspendu.
• Le type de tee croisé de chevauchement assure un joint de rinçage complet, éliminant les espaces entre le coureur principal et les tee croisés et assurant la rigidité des appareils.

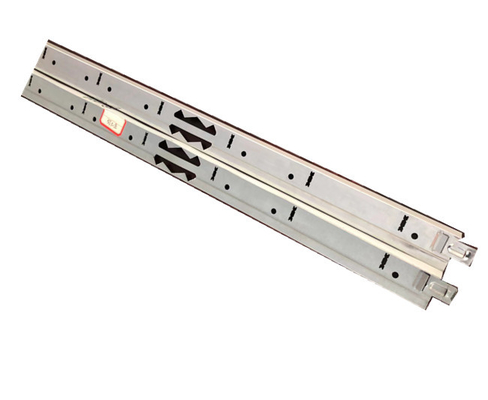

Prenez ici le profil de dessin suivant pour votre référence:

Prenons par exemple le profil de dessin ci-dessus:

1. La machine est conçue en fonction du profil de dessin du client, ici je prends un type pour votre référence. taille T principale est 24x30

• La croix T a deux longueurs: une est de 600 mm et une de 1200 mm. Une machine en ajustant le moule, pourrait être faite par une machine.

Idées de conception de la machine:

Comme les autres machines à laminer, la machine à barres en T de plafond est également composée des éléments suivants:

éléments: en fait, tous les éléments peuvent être personnalisés selon les besoins du client.

1- Décoiler, vous pouvez choisir d'utiliser le manuel ou hydraulique.

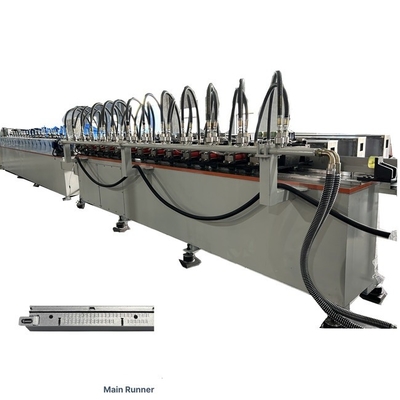

2. La machine de laminage principale:

2.1 Cadre: cadre de moulage ou cadre de pilier.

2.2 Transmission: boîte de vitesses ou chaîne ou engrenage

3Partie de frappe.

3.1 perçage d'un trou ou perçage à grande vitesse de pièces entières.

3.2 Par les pièces suivantes pour en savoir plus sur la machine

Quelques informations sur la machine de laminage à barres en T:

1Station à rouleaux: 18 roues principales, 2 ensembles pour l'étalonnage.

3La plateforme principale de la machine est épaisse de 30 mm et les côtés environnants sont épais de 6 mm, soudés dans leur ensemble.Utilisation de l' acier 45 # ace.

4Matériau du rouleau: acier moulé CR12MOV et soumis à un traitement thermique sous vide pour obtenir une dureté uniforme, avec une dureté moyenne de HRC55.

5Le matériau de l'arbre est 40CR, éteint et trempe, diamètre 45 mm.

6. Puissance du moteur 5,5 kW

Marque: Siemens tout moteur de fil de cuivre, et chaque rouleau est entraîné par une boîte de vitesses 1:15 indépendante, qui est stable et a un faible bruit.

7Deux supports de matériaux sont capables de transporter 500 kg de tête unique verticalement, serrés manuellement.

8Le cadre de haute précision de type pilier de guidage a une épaisseur de 38, avec 8 roulements japonais NSK6206 par groupe.La surface de tous les cadres est traitée avec du noir pour les rendre moins sujettes à la rouille et résistantes aux coups.

9Le cadre du moule est fabriqué en acier 45 # ace, qui sont tous traités avec précision et ont un traitement de surface noirci.

10. Le moule peut être rapidement remplacé sous forme d'inserts, et le matériau est fabriqué en SKD11 japonais et traité thermiquement sous vide.qui est finement transformé.

11La table de travail d'estampage est de type intégré, avec une épaisseur de 30 mm sur la table de travail et une épaisseur de 6 mm sur le côté.

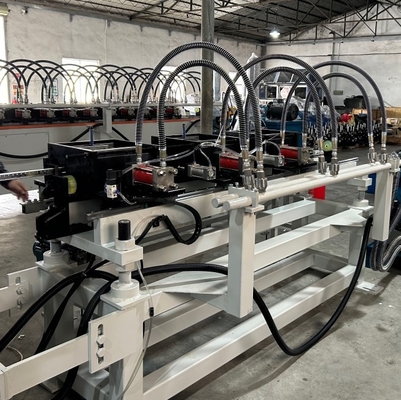

12. La pompe hydraulique adopte Taiwan Kaijia marque, la vanne à huile adopte Taiwan Oilfield marque, tous les tuyaux d'huile sont en fil d'acier, le moteur est un 15KW tout fil de cuivre moteur résistant à la températureet le bloc de circuit d'huile est finement broyé.

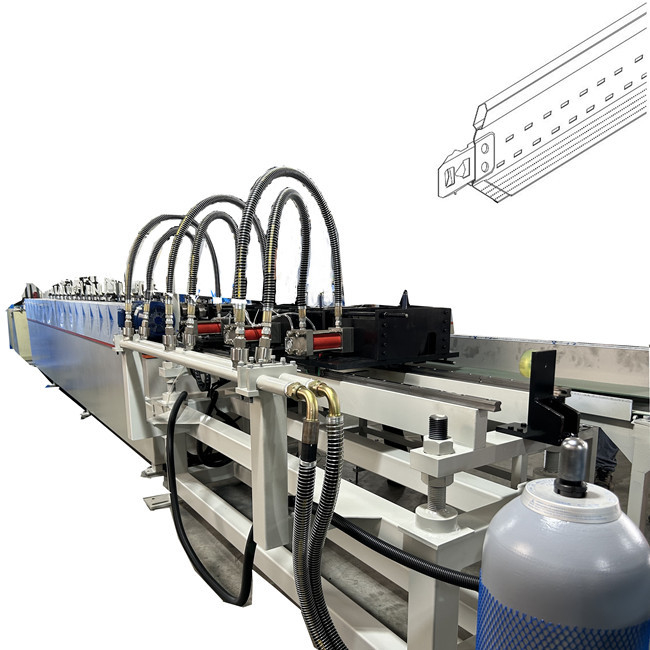

13- stockage d'énergie, estampage rapide, perforation complète et perforation en une seule fois sans arrêter la machine pour l'estampage (note:actuellement le seul fabricant en Chine et à Taïwan qui peut effectuer le poinçonnage et le poinçonnage en une seule fois sans arrêter la machine)

14Le système hydraulique adopte un refroidisseur d'huile 70P pour contrôler la température de l'huile par la circulation de l'huile.

15La partie d'estampage de la voie droite se déplace d'avant en arrière, avec le servocontrôleur et le moteur de Taiwan, le PLC de Delta et la fréquence tactile de Weilun.L'équipement électrique basse tension est Siemens.

16Le tissu de laque utilisé pour la machine de quille est d'une épaisseur de 0,18 à 0,23 mm. Matériau de base: acier galvanisé à bande de 0,25 à 0,04 mm d'épaisseur,

17Il peut produire des produits métriques et britanniques, 3600 mm. Il y a un clip dédié pour ajuster la taille.

18- procédé de fabrication: décodage des bandes - laminage - redressage - perforation hydraulique automatique - emballage - produit fini

19La capacité de l'équipement de la ligne de production est de 0 à 30 mètres (8 à 10 unités).

20Le guide d'importation et le redresseur peuvent être réglés dans toutes les directions

21L'unité est équipée d'une bande transporteuse de déchets et d'un dispositif de réception de matériaux.

En ce qui concerne la conception et la fabrication de moules de perforation selon les normes de moules, les moules comprennent:

1. moule de bout de perforation avant: 1 jeu

2. moule de bout de poing arrière: 1 jeu

3. Moule de perforation: 8 ensembles (4 trous par moule) (note: équipé de 4 robinets et 36 inserts de perforation)

23La machine à quille a une plateforme de réception de produits en acier inoxydable.

26Système de commande électrique pour la ligne de production, commande à fréquence variable pour le laminage, commande servo pour l'unité de découpe et de perforation, avec interface homme-machine, vitesse d'affichage,longueur du produit, la sortie, la défaillance de l'équipement et les interrupteurs d'arrêt d'urgence appropriés doivent être équipés aux positions correspondantes sur la chaîne de production

En ce qui concerne le plafond T barre, nous avons les types suivants également silhouette T barre:

Voici la vidéo de travail de la machine de formage à barres en T du plafond:
