Détails sur le produit:
|
| Puissance hydraulique de moteur: | 15kw et moteur servo 11kw | Percussion: | Avec |
|---|---|---|---|
| Grade de tension du matériau: | 345Mpa | station de formation: | 11 |
| Station à rouleaux: | 10 stations | machine de mousse: | Italie Marque OMS et SAIP |
| Cadre: | Cadre de moulage d'une épaisseur de 35 mm | Voltage: | 380V/50Hz/3phase |
| Puissance de la pompe: | 5.5 kW | Énergie: | 5 kW, 380 V, 50 Hz |
| Le type: | Machine à former des carreaux | Épaisseur: | 0.3-0.8 mm |
| Matériaux à rouleaux: | 45#steel | Vitesse de roulement: | 5 à 7 mètres par minute |
| Mode de fonctionnement: | Completement automatique par PLC | ||
| Mettre en évidence: | Machine de suivi de dérive sismique automatique,Machine de roulement à formation sismique à dérive,Machine à dérive sismique à grande vitesse |
||

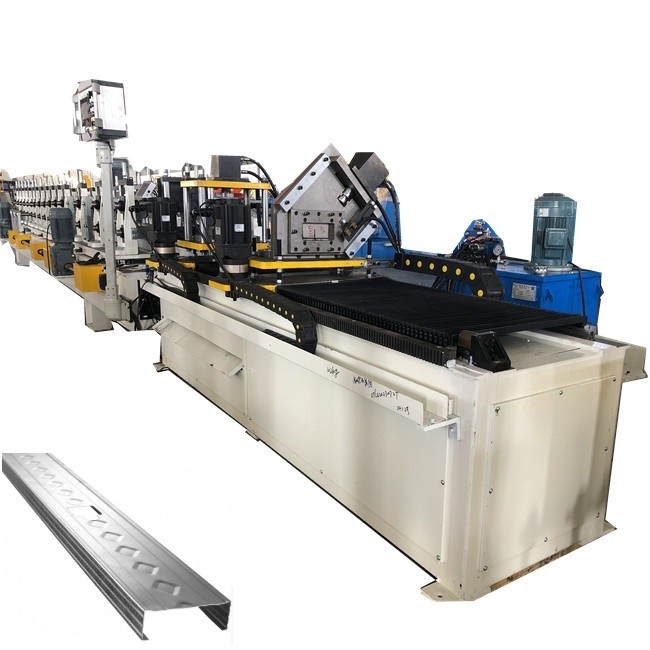

Automatique à grande vitesse machine à tracé à dérive sismique, machine à laminer
La machine de formage de rouleaux C&U est 100% fabriquée en Chine.is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.
Les cadres métalliques comprennent le canal de fourrure, le canal de transport, les étriers, les rails, l'angle de paroi et le canal principal du cadre utilisé dans un plafond en gypse à grille dissimulé de structure légère.Les deux cadres les plus couramment utilisés sont en métal U Track, utilisée comme cadre horizontal des cloisons séparatrices, en conjonction avec les cloisons verticales (C).
Forte, légère, facile à installer, et disponible dans une variété de tailles,les clous et les canaux métalliques offrent des applications idéales et rentables pour les murs et les plafonds lorsqu'ils sont utilisés avec plusieurs couches de plaques de plâtre.
Voici un dessin du profil et le produit fini:
Quelle est la piste de dérive sismique?
La piste de dérive sismique ZTRFM (D) permet un mouvement latéral de la structure principale du bâtiment, tout en conservant la déviation de la tête du mur et les niveaux de risque d'incendie pour les murs intérieurs et extérieurs.La piste à dérive sismique est livrée avec un insert métallique extrudé qui aide à la connexion de la piste à la structure principale.
Les différences de produit:
SLT - Tracé de jambe à fente standard
La piste de déflexion SLT à fente permet une fixation positive de l'embout à la
la voie supérieure à travers les fentes conçues pour accueillir le mouvement vertical de la
structure primaire, conformément à l'article 713.2 de la CBI.
Le SLT est conçu pour permettre un mouvement vertical total de 1 1⁄2" (+/- 3⁄4").
Dimension
Les pattes de section (flanges) sont de 2 1⁄2 "de longueur et ont 1 1⁄2"
long par 1⁄4 "de largeur, les fentes verticales espacées de 1" à 1" de longueur
du membre.
Détails de la piste de la jambe à fente standard (SLT)
Les spécifications
SDLT - Piste de la jambe profonde en fente
Le SDLT Slotted Deep Leg Track permet une fixation positive de l'embout à la
la voie supérieure à travers les fentes conçues pour accueillir le mouvement vertical de la
structure primaire, conformément à l'article 713.2 de la CBI.
Le SDLT est conçu pour permettre un mouvement vertical total de 2 " (+/- 1").
Dimension
Les pattes de section (flanges) sont 3 1⁄4 "de longueur et ont 2" de long par
Des fentes verticales de 1⁄4" d'épaisseur espacées de 1" sur la longueur du membre.
Détails de la piste de la jambe profonde en fente (SDLT)
Les spécifications
D - Piste de dérive sismique
La piste de dérive sismique (D) permet un mouvement latéral du bâtiment principal
structure, tout en conservant la déviation de la tête de paroi et les niveaux d'incendie pour l'intérieur
La piste de dérive sismique est équipée d'un insert métallique extrudé qui
les aides à la connexion de la voie à la structure principale.
Dimension
Les pattes de section (flanges) sont 2 1⁄2 "de longueur et ont 1 1⁄2" de long par 1⁄4"
Des ouvertures verticales larges espacées tous les 1 " le long du membre.
Tracé de dérive sismique (D)
Affichage de la section détails d'insertion de dérive
DD - Piste de dérive sismique à haute altitude
La piste de dérive sismique à jambe profonde (DD) permet un mouvement latéral de la partie principale
la structure du bâtiment, tout en conservant les qualités de déviation de la tête de mur et de résistance au feu
Le Deep Leg Seismic Drift Track est livré avec un
insert métallique extrudé qui facilite le raccordement de la voie à la structure principale.
Dimension
Les pattes de section (flanges) sont 3 1⁄4 "de longueur et ont 2" de long par 1⁄4" de largeur
des fentes verticales espacées tous les 1" le long du membre.
Piste de dérive sismique à haute altitude (DD)
Affichage de la section détails d'insertion de dérive
Système I-Stud de paroi de faisceau
Numéros de conception des systèmes articulaires de tête de paroi UL
Spiste de dérive éismiccaractéristiques et applications:
1.Système de déviation à incendie
2.UL Classifié dans plus de 80 systèmes approuvés pour la lutte contre le feu
3La piste à fente standard permet un mouvement vertical jusqu'à 11⁄2
4.Des formes et des tailles de fentes sur mesure sont disponibles
5Largesses et épaisseurs sur mesure
6- fixation positive pour la résistance des parois
7.Absorbe le mouvement de la tête de paroi et de l'extension ou de la compression du sol
8Intégré avec les systèmes de murs traditionnels
9.L'installation facile réduit les coûts de main-d'œuvre
Matériau / spécifications du produit:
Produits non structurels:
Produits de construction de cadres:
Spécification du revêtement
Produits non structurels:
Produits de construction de cadres:
Remarque: pour obtenir des épaisseurs de revêtement plus lourdes, contactez ZTREM.
Automatique à grande vitesse machine à tracé à dérive sismique, machine à laminer

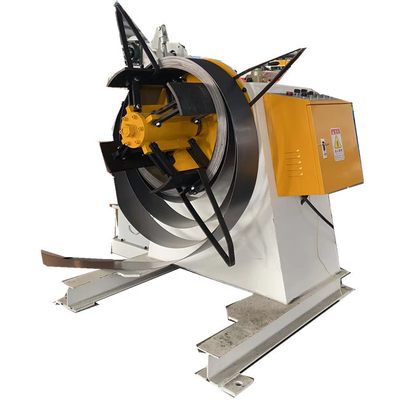

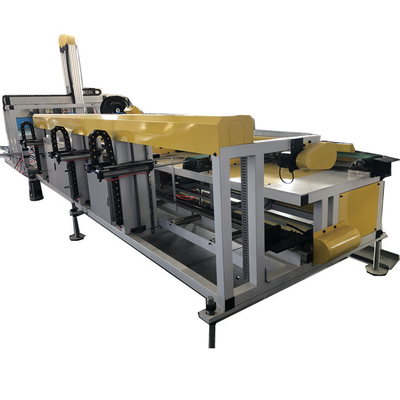

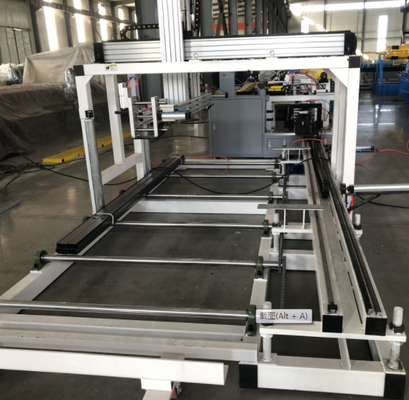

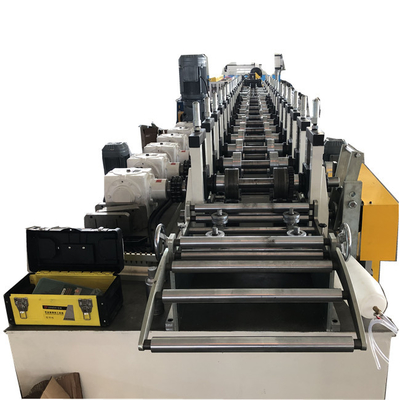

Flux de travail: 3 tonnes décoiler double tête - boucle de cage -> 80 tonnes YangLi machine de perforation - boucle de cage -roulement principal formant machine-bouchon et perforation de piste -> table de transport et empilage.
Caractéristiques de performance:
1Le fuselage est rigide et la précision stable.
2- frein à friction pneumatique de type sec ou humide, l'action est sensible et fiable.
3.Grand engrenage, broyage de précision de l'arbre d'engrenage, bruit de fonctionnement de la machine-outil faible
4.Bloc coulissant, rail de guidage à six côtés, avec dispositif d'équilibrage pneumatique, fonctionnement en douceur, précision.
5.Adopter un dispositif de protection hydraulique contre la surcharge pour protéger efficacement la presse et le moule.
6.La ligne de production d'estampage automatique à une ou plusieurs machines peut être formée en utilisant un PLC pour contrôler le dispositif d'alimentation automatique.
7.En plus de la vitesse constante, il existe deux types de sélection de course de vitesse sans pas, ce qui est plus adapté aux exigences du processus d'estampage des pièces et améliore l'efficacité de la production.
| Station hydraulique | |
| Caractéristique | Caractéristique |
| La coupeuse de différentes tailles selon le produit | La coupeuse de différentes tailles selon le produit |
| la dimension. | la dimension. |
| Marque PLC | Marque PLC |
| Marque Panasonic | Marque Panasonic |
| Type de travail | Type de travail |

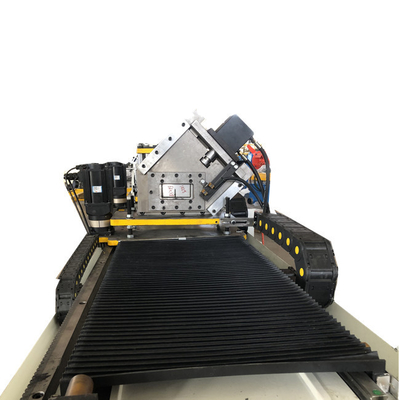

| Système de coupe hydraulique à vol servo | Système de coupe hydraulique à vol servo |
| Système de perçage à vol servo | Système de perçage à vol servo |
| Servo moteur | Servo moteur |
| YASKAWA 2,3 kw | YASKAWA 2,3 kw |
| Moteur hydraulique |
11kw x2 pour perforation avec réservoir d'énergie Moteurs à double |
| Huile hydraulique | 46# huile hydraulique |
Les spécifications:
| Type de cadre | Cadre d'arche commémorative de 30 mm d'épaisseur |
| Mode de conduite | Boîte de vitesses lourde comme transmission |
| Matériau des rouleaux | GCr12mov |
| Matériau des puits | d'acier de 45# avec trempage |
| Diamètre des puits | Φ80 mm |
| Nombre de rouleaux | 16 rouleaux, une côte et une autre pointillée. |
| Énergie principale | 11 kw X2 et avec 3 moteurs linéaires supplémentaires |
| matières premières de la bobine en acier | Plaques d'acier galvanisé |
| Épaisseur du matériau | 00,5- 1,5 mm |
| Vitesse de formage | 45 m par minute |
| Type de cadre | Cadre d'arche commémorative de 30 mm d'épaisseur |
| Mode de conduite | Boîte de vitesses lourde comme transmission |
