Machine de formage de rouleaux à fente et à piste de haute qualité pour une fixation positive et une résistance à la paroi

Machine de formage de rouleaux à fente et à piste

Il y a beaucoup de tailles et de nombreux trous réguliers pour les plateaux de câbles, de sorte que la façon de changer la taille et comment percer les trous est le principal problème lorsque le fabricant conçoit la machine

Aujourd'hui, de plus en plus d'adopter à un-enroulement, dispositif de pré-nivellement indépendant, servo alimentation dans le dispositif, presseur avec différents matrices de poinçonnage, rouleau ancien, arrêter de couper ou de couper le dispositif de vol,pas de rack ou d'empilage pneumatique sans alimentation, les systèmes de commande PLC comme lignes complètes pour améliorer largement la vitesse de production

Voici un dessin du profil et le produit fini:

Profil de dessin du client:

Trace de la fente &Stud et piste:

Avec des rouleaux de fabrication et de ponctuation des côtes:

C'est quoi la piste en fente?

ZTRFM Slotted Track est le système privilégié par l'industrie pour atteindre la déviation de la tête de mur et la résistance au feu pour les murs intérieurs et extérieurs.Il a satisfait aux exigences de mouvement et de cyclisme de l'ANSI/UL 2079 et est classé UL pour 1, 2, 3 et 4 heures de résistance au feu dans les joints à tête de paroi.

Piste à fentepistecaractéristiques et applications:

• Système de déviation à feu
• UL Classifié dans plus de 80 systèmes approuvés pour la lutte contre le feu
• La piste à fente standard permet jusqu'à 1 1⁄2 ̊ de mouvement vertical
• Des formes et des tailles de fentes sur mesure sont disponibles
• Largesses et épaisseurs personnalisées
• Fixation positive pour la résistance des parois
• Absorbe le mouvement de la tête de paroi et de l'extension ou de la compression du sol
• Intégré avec les systèmes de murs traditionnels
• Une installation facile réduit les coûts de main-d'œuvre

Matériau / spécifications du produit

Produits non structurels:

• 18 à 30 mil: 33 ksi
• 25EQ: 50 ksi
• Le nombre d'étoiles est calculé en fonction du nombre d'étoiles.

Produits de construction de cadres:

• 33 à 43 mil: 33 kilos
• 33EQS, 43EQS: 57 ksi
• La teneur en dioxyde de carbone de l'équipement doit être supérieure ou égale à:

Spécification du revêtement

Produits non structurels:

• L'indicateur d'oxydation est utilisé pour déterminer la teneur en oxydant dans le liquide.

Produits de construction de cadres:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955 Pour les appareils à commande électrique, il est nécessaire d'utiliser un dispositif de commande électrique.

Remarque: pour connaître l'épaisseur de revêtement la plus lourde, contactez ZTRFM.

Les avantages

· Un poids plus léger signifie un coût moindre: parce que nous utilisons moins d'acier pour le produire, la voie à fentes Steeler est une solution rentable pour les besoins du système de tête de mur.

· U.L. Fire Rated: Avec des niveaux d'incendie approuvés par code allant jusqu'à 2 heures, vous pouvez faire confiance à la piste en fente Steeler pour votre système de tête de mur.

· Économiser de l'argent à long terme: nous utilisons un revêtement en zinc complet pour réduire considérablement la formation de rouille, ce qui signifie que vos murs dureront plus longtemps.et résiste mieux aux effets de la nature par rapport au cadre en bois.

· Gagner des crédits LEED: En raison des niveaux de contenu recyclé dans les bobines que nous utilisons, nos bornes en acier sont considérées comme un produit écologique.

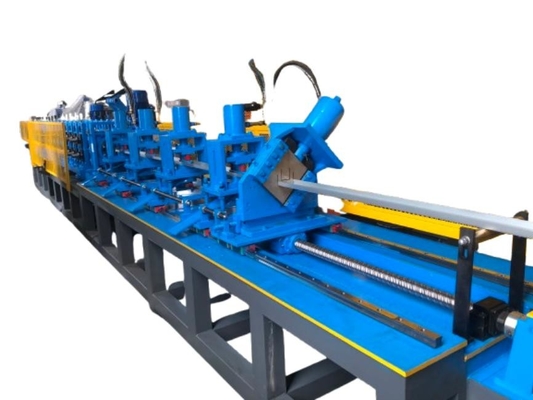

Machine de formage de rouleaux à fente et à piste

Description/détails des paramètres techniques de la ligne complète:

• 2 tonnes Un-coil hydraulique avec dispositif de pré-nivellement

Rotation de la bobine motrice motorisée, contrôle d'arrêt/démarrage automatique, 2,2 kW

Capacité de charge = 2 tonnes

Largeur de la bobine: 200 mm

Démétrage intérieur de la bobine: Φ510±30 mm

• Dispositif de pré-nivellement indépendant

Pour les matériaux de calibre élevé

Alimenté et nivelé par moteur

• Appareil de lubrification professionnel

Équipé entre l'alimentateur à rouleaux et la presse

• Alimentation automatique dans le dispositif

Servo moteur: YASKAWA, 1,8 kW ou sur commande

• Presser

Capacité: 80/110 tonnes ou selon les exigences détaillées

Marque chinoise: YANGLI

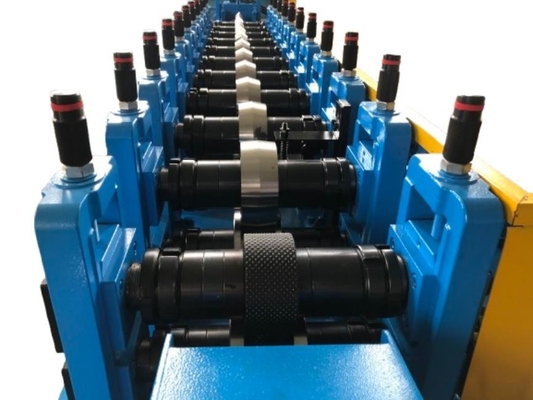

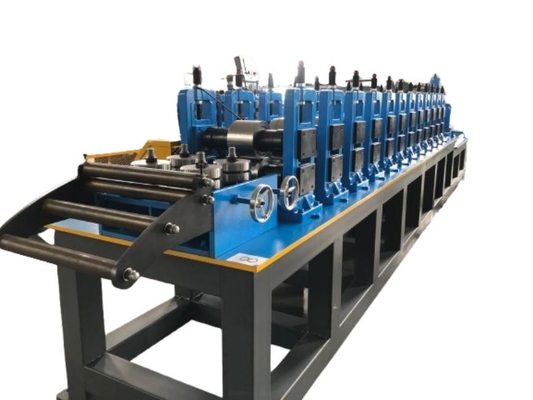

• Machine à former des rouleaux

18 étapes à former

Rouleaux fabriqués à partir de Cr12, traitement thermique

Actifs de précision de précision

Moteur principal = 11 kW, régulation de fréquence

Vitesse maximale du rouleau:environ 12-15 m/min

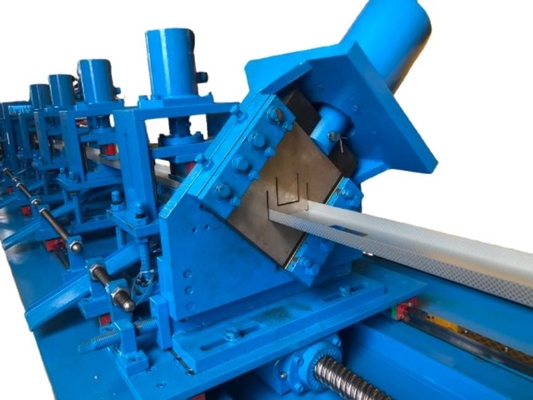

• Dispositif de coupe hydraulique

Coupe volante

Après avoir coupé, il y a des déchets de matériaux de 8 mm

• Système de commande PLC

PLC et écran tactile de marque Siemens, Inverteur de marque Schneider, codeur Omron
