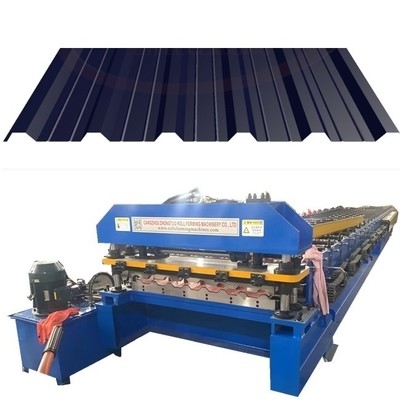

Système de fixation exposé Panneau facile de fixation PBD Panneau machine de formage en rouleau

MLe PBDPl'anneauFou leMl'achine

PBD offre une solution polyvalente et haute performance parfaite pour les applications de toiture, de revêtement de sol et de revêtement de terrasse.ce qui en fait un choix idéal pour les revêtements de toitsAvec les panneaux métalliques PBD, vous obtenez un composant structurel durable et économe en énergie qui garantit une qualité et une fiabilité durables.

Le panneau PBD est un système de panneau de fixation exposé qui peut être utilisé pour les applications de toit et de mur.ce qui rend ce panneau idéal pour les murs d'accent et les détails architecturaux.

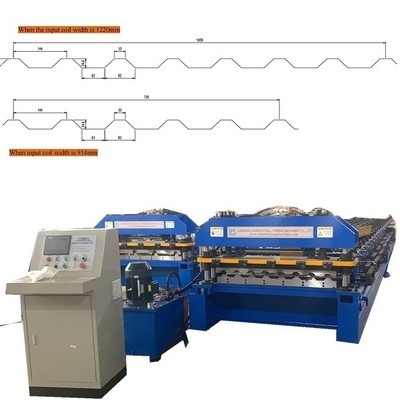

Voici un dessin du profil et le produit fini:

Donnez un exemple:

Caractéristiques:

Largeur de couverture: 32"

Soupe minimale: 3:12

Accrochage du panneau: système de fixation exposé

Étendue: 26 (standard); 29, 24, 22 (facultatif)

Finition: lisse (standard); gravée (facultatif)

Hauteur des côtes: 5/8"

Distance entre les côtes: 2,67 " au centre

MLe PBDPl'anneauFou leMl'achine

MLe PBDPl'anneauFou leMl'achineparamètres techniques:
Matériau formé: IGPP, IG, IG
Épaisseur: 0,3-1,0 mm
Largeur: 1000 mm/1250 mm (personnalisée)
Station à rouleaux: 26 rangées (selon vos besoins)
Diamètre de l'arbre: 80 mm d'arbre solide
Matériau des rouleaux: acier 45#, chrome dur plaqué sur la surface
Cadre de la carrosserie: acier 350 H
Puissance du moteur: 5,5 kW
Voltage: 380V 50Hz 3Phase ((Comme vous le souhaitez)
Système de commande: PLC
Vitesse de formage: 0 60 m/min
Type de coupe: coupe hydraulique
Puissance hydraulique: 7,5 kW
Matériau de la lame de coupe: matière cr12mov, sans rayures, sans déformation
Tolérance de coupe: +/-1 mm

L'avantageMLe PBDPl'anneauFou leMl'achine:
Nous avons la capacité de fabriquer différents types de machines de tôles de toit basées sur les spécifications du client.offre une stabilité accrue grâce à la boîte de vitesses, et possède une structure en fonte robuste.

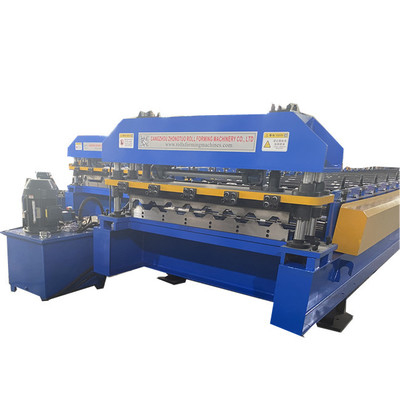

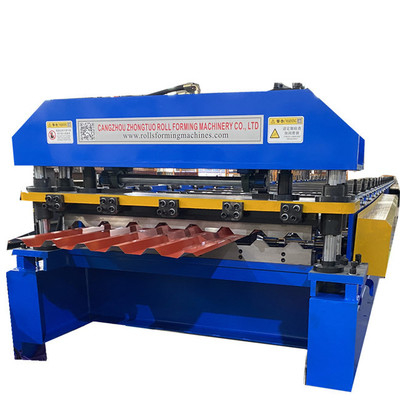

Affichage du produit:

1Découler hydraulique
doté d'une fonctionnalité automatisée permettant un fonctionnement autonome.
Adapte automatiquement le décoiler pour accueillir les bobines en fonction de leur diamètre.
Équipé d'un système de freinage pneumatique pour un contrôle et une sécurité améliorés.
Inclut un mécanisme de bras pressé pour fixer les bobines et empêcher leur relâchement.

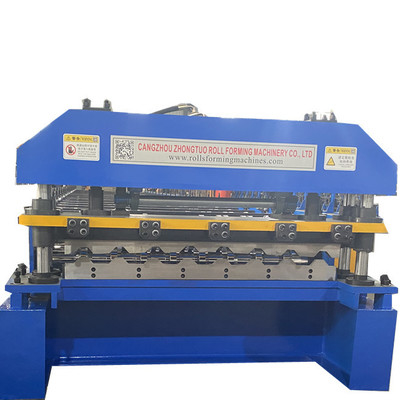

2.Dispositif de formage de rouleaux
Station à rouleaux: 26 rangées (selon vos besoins)
Diamètre de l'arbre: 80 mm d'arbre solide
Matériau des rouleaux: acier 45#, chrome dur plaqué sur la surface
Cadre de la carrosserie de la machine: acier 400H
Chaîne d'entraînement: 1,2 pouces (selon vos besoins)

3.Dispositif de coupe hydraulique
Nous utilisons une structure de système de coupe à piliers, assurant des opérations de coupe stables.faciliter des processus de coupe efficaces et fiables.

4Système de commande PLC
Marque de PLC: Delta (Taiwan)
Marque de convertisseur de fréquence: Delta (Taiwan)
Codificateur: Omron
Fonction: contrôle automatique de la longueur, de la quantité et du lot
