Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U

Image Grand : Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ZTRFM
Certification:	CE,SGS
Numéro de modèle:	002

Conditions de paiement et expédition:

Quantité de commande min:	1 série
Prix:	under discuss
Détails d'emballage:	Nu avec un paquet anti-huile
Délai de livraison:	45 jours ouvrables
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Contact

Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U

description de

Voltage:	380V/50Hz/3phase	Stations à rouleaux:	10-12
Matériel des rouleaux:	GCr12mov	Le mode:	Machines de laminage en T croisé
Type de cisaillement:	cisaillement hydraulique de courrier	Système de contrôle:	PLC
Fonction:	Machine à tubes ovales	Taille:	Personnaliser
Puissance principale:	7,5 kilowatts pour chaque partie	Épaisseur de la matière première:	1.5-3 mm
Uncoiler:	2 tonnes	Numéro de la station de roulement:	14 gares
Taille de la machine:	Pour les appareils à commande numérique	PLC:	Contrôle
Mettre en évidence:	Machine de formage de rouleaux de canaux magiques , machine de formage de rouleaux de canaux , Machine de formage de rouleaux à canaux magiques

Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U

La version magique de la villa à cadre léger utilisant une machine à laminage à canal C et à canal U, la combinaison est conçue pour fabriquer le bâtiment à 6 couches par une seule machine.L'épaisseur du matériau peut aller de 0,8 à 2.0 mm.Le réglage de la largeur peut aller de 89 à 300 mm et toute l'opération peut être terminée par ordinateur.Le système de commande PLC est open source, il peut accepter tous les programmes de conception.Dans la partie suivanteJe vais prendre le dessin par exemple pour montrer plus de détails de la machine et expliquer comment elle fonctionne.

Voici quelques photos de profil:

Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U 0

Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U 1
Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U

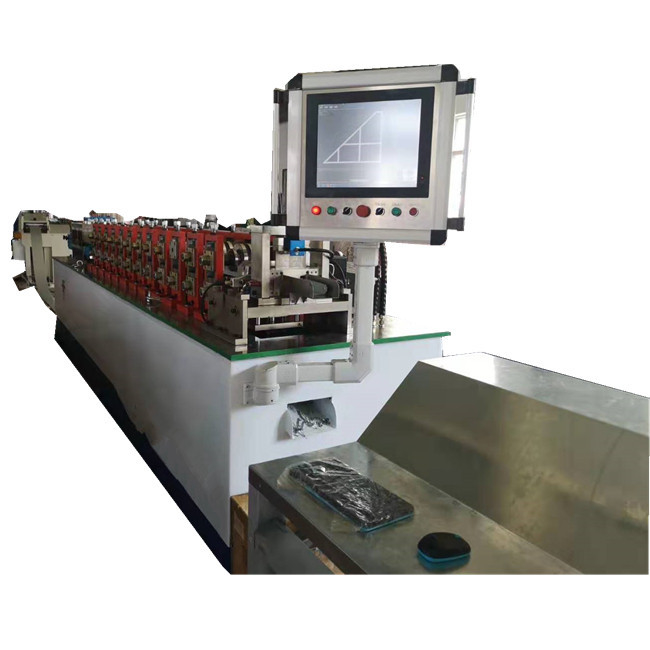

Voici la photo de la machine à rouler de la version Magic:

Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U 3

PLC		Commande par PLC
Boîte de distribution modifiable		1 (installé au milieu du support)
Contrôleur externe		1 (peut faciliter l'avancement et le recul dans le processus de production et le processus de débogage)
Origine des principaux accessoires		PLC (Panasonic, Japon), relais (Schneider, France), commutateur de proximité (Ortonix, Corée)
Imprimante		Un jet d'encre à une pièce (une seule buse, pulvérisation fixe sur les côtés de la taille)
système de puissance		Servo moteur 22 kW+ réducteur à engrenages coniques incurvés
Hydraulique Mian		Puissance de la station hydraulique 11 kW + refroidissement par air
		Capacité du réservoir de carburant 200 litres
Petite station hydraulique		Puissance de la station hydraulique 3,75 kW + dissipateur de chaleur; volume du réservoir de carburant 30 litres (moule de la bride soulignée)
Origine des principales pièces		Recherche et développement sur l'huile de soupape magnétique
Poids de support: 5 tonnes
L'expansion	Relèche à main
	Le centre des quatre maillons est soutenu par l'extérieur
À moteur	Traction moteur, décharge automatique
La longueur du support 12 mètres, il a deux parties, une est pour 6 mètres et un autre est pour 3 mètres
Métahod	Le corps du cadre est soudé avec de l'acier d'angle et de l'acier d'angle, et la surface est chargée de rouleaux.
Des rouleaux	Matériau: Gcr12
	Technologie de traitement: après usinage CNC, traitement thermique à HRC58-60, puis finition
L'axe	Matériau: 40Cr
	Technologie de traitement: après usinage CNC, traitement par trempage et trempage HRC28-32, puis finement plaqué
Le poids	Le poids de toute la machine est d'environ 9 tonnes.

Voici quelques photos qui montrent les produits finis de la version Magic de la machine à laminer à châssis léger:
Version magique Light Frame Villa Rolling Machine utilisant le canal C et le canal U 4

Ce type de conception de la version Magic de la machine de laminage de villa à cadre léger dans une certaine mesure, il peut économiser perdu de coût dans l'investissement.S'il vous plaît vérifier nos autres modèles sur nos sites WebSi vous avez un problème, contactez-nous à tout moment.
