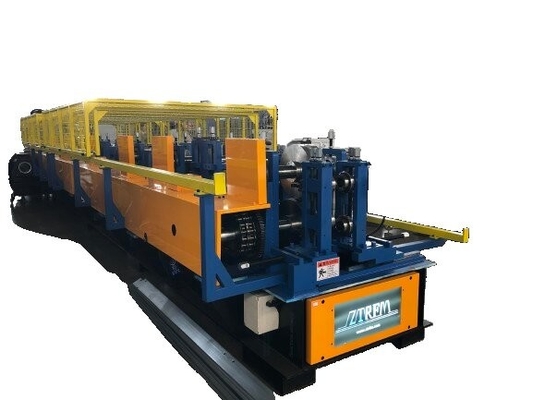

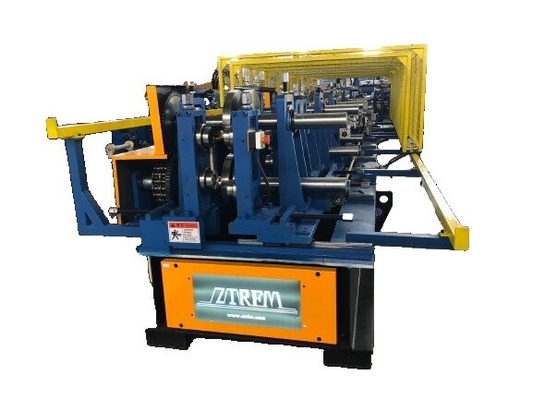

76.2-127mm personnalisable Cz machine de purlin pour section d'acier

76.2-127 mm CZMachine à former des rouleaux de purlin

Dans le domaine de la construction et de la fabrication, l'acier CZ est de plus en plus largement utilisé, et la machine en acier Cangzhou Zhongtuo CZ avec ses performances et sa technologie exceptionnelles,est devenu le choix de confiance de nombreuses entreprises.

La machine d'acier CZ produite par Cangzhou Zhongtuo utilise la technologie de flexion à froid.Pendant ce processus, chaque procédé de compression des rouleaux est strictement conçu et calibré pour assurer une grande précision de contrôle de la taille et de la forme de l'acier CZ.La technologie de formage avancée assure que la forme de la section transversale de l'acier est propre et la planéité de la surface est élevée, sans courbes ni plis évidents, ce qui améliore efficacement la qualité et l'apparence du produit,et peut répondre aux exigences strictes des projets de construction et industriels de haute qualité pour la qualité des sections en acier.

Paramètres de base des matières premières et des produits

Tableau 1.C, taille de section en acier

Tableau 2.Z, taille de section en acier

Taille du profil Z ((points)	Taille du profil Z (mm)	Épaisseur (Points)	Épaisseur ((mm)	Z longueur du profil ((m)	Vitesse (m/min)
4 fois 1,5 fois 0.75	101.6x38.1x19. Je vous en prie.05	0.0598	1.51	6m	35
4 fois 1,5 fois 0.75	101.6x38.1x19. Je vous en prie.05	0.0747	1.9	6m	35
4 fois 1,5 fois 0.75	101.6x38.1x19. Je vous en prie.05	0.1046	2.66	6m	30
4 fois 1,5 fois 0.75	101.6x38.1x19. Je vous en prie.05	0.1345	3.5	6m	25
4 fois 2,0 fois 0.75	101.6x50.8x19. Je vous en prie.05	0.0598	1.51	6m	35
4 fois 2,0 fois 0.75	101.6x50.8x19. Je vous en prie.05	0.0747	1.9	6m	35
4 fois 2,0 fois 0.75	101.6x50.8x19. Je vous en prie.05	0.1046	2.66	6m	30
4 fois 2,0 fois 0.75	101.6x50.8x19. Je vous en prie.05	0.1345	3.5	6m	25
5 fois 2,0 fois 0.75	127 fois 50.8 fois 19.05	0.0598	1.51	6m	30
5 fois 2,0 fois 0.75	127 fois 50.8 fois 19.05	0.0747	1.9	6m	30
5 fois 2,0 fois 0.75	127 fois 50.8 fois 19.05	0.1046	2.66	6m	25
5 fois 2,0 fois 0.75	127 fois 50.8 fois 19.05	0.1345	3.5	6m	20

一,10 tonnes de commande hydraulique avec chariot
1.	Le roulement		10 tonnes
2.	Installez le diamètre intérieur de la bobine		508 mm
3.	L' arbre du codeur ouvert est serré		Réglage hydraulique, portée de réglage de 480 à 530 mm
4.	Largeur maximale du volume		Maximum de 300 mm
5.	bras de pression		Armure pneumatique à pression, pour s'assurer que le matériau roulant n'est pas lâche
6.	Préparez-vous!		Avec le soutien
7.	Tête de pelle et étalonnage		Équipé d'une tête de pelle et de nivellement, ajouter l'embrayage d'alimentation, après la libération de l'embrayage
二"Former l'hôte

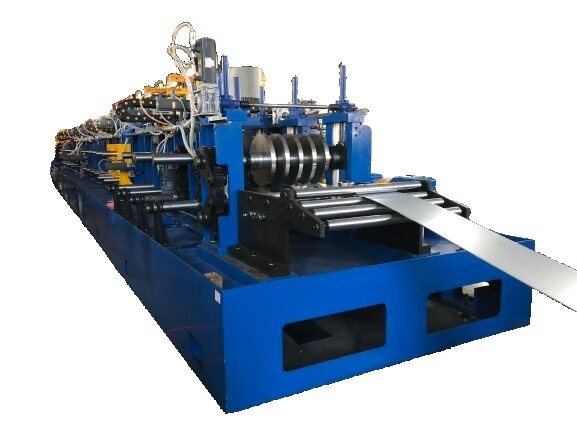

1.	Livraison et étalonnage des matériaux		Matériau d'alimentation: rouleau d'alimentation et rouleau guide
			Rouleau plat: trois rouleaux vers le haut et quatre rouleaux vers le haut, pour un total de 7 rouleaux plats.
2.	Formation		Base de l'équipement: soudage de plaques d'acier
			Structure du moteur principal du matériel: arc commémoratif en fonte, modèle 140
			Couvercle et écrous de roulement: chromé
			Résultats de l'analyse
			Matériau du rouleau: Cr 12, usinage CNC après traitement thermique à HRC 58-60, tournage fin
			Matériau de l'axe: 40 Cr
			Diamètre de l'axe: 70 / 95 mm
			Mode de transmission: boîte de vitesses
			Vitesse: environ 20 à 40 m / min
			Moteur principal: 30 kw * 2 ensembles, moteur de conversion de fréquence CA Siemens
			Réducteur: série K
			Puissance du moteur de réglage de taille: 2*1,5kw+2,2kw, servo moteur Siemens V90
			Réglage du dégagement des rouleaux de différentes épaisseurs: 8*0,75kw (selon la conception réelle)
			Droite: assurer la qualité du produit fini

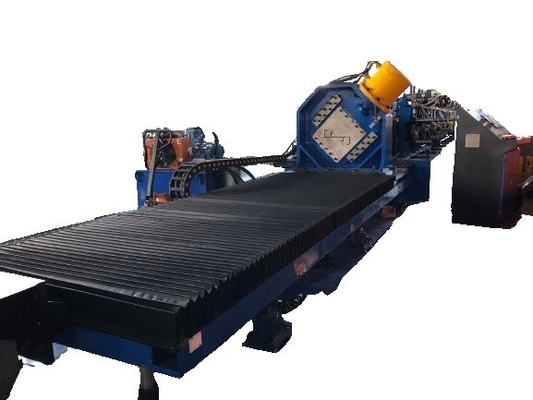

			Coupe hydraulique: cisaillement de suivi, torsion de 45 degrés, aucun déchet, un modèle, une paire de lames
			Matériau de découpe: Cr12 mov
			Système de refroidissement: système de lubrification de refroidissement à l'eau, avec réservoir d'eau et pompe, ajouter un écran filtre au réservoir d'eau pour empêcher les débris d'eau d'entrer dans le réservoir d'eau et brûler la pompe
			Voltage: 460 V, 60 Hz, 3 heures, (selon les exigences du client)
三Système hydraulique
1.	Modèle de travail			Coupe hydraulique
2.	Le pouvoir			11 kw,air froid
3.	Valve électromagnétique			Le quartier
四Système de commande PLC
1.	Marque PLC			Marque Siemens
2.	Marque de l'écran tactile			Marque Siemens
3.	Transformateur de fréquence			Marque Siemens
4.	Compteur			OMRON
5.	appareils à basse tension			Par Siemens ou Schneider
6.	Langue de fonctionnement			Chinois et anglais (support pour la personnalisation d'autres langues)
7.	Armoire de commande			Une cabine d'alimentation, une console de commande
8.	Fonction			Vous pouvez régler la quantité de commande, changer la longueur et la longueur et d'autres équipements.
五"Automatique d'empilage
1.	La longueur du matériau	Le plus long est de 6 mètres.
2.	Quantité	1 série
3.	Direction	Longitude, comme indiqué sur les images
4.	Fonction	1- Alimentation et palettisation automatiques 2Une fois qu'un petit lot est terminé, faites-le en un seul lot avec un ruban en nylon, puis passez à une autre station.Il faut le faire deux fois.! (pour le type C uniquement)
六Un accessoire
Je ne veux pas.	Nom				Quantité
1	Commutateur de limite de dépassement				2 séries
2	Tubes hydrauliques				1 série
3	Relais électrique				2 séries
4	Armoire à outils				1 série
