La machine de purlin sigma

La machine Sigma Purlins est conçue pour fabriquer la ligne sigma en lot entièrement automatiquement.Le système sigma purlin a été développé en conjonction avec depuis de nombreuses annéesLe système est principalement conçu pour être utilisé sur les toits comme support secondaire de la tôle.

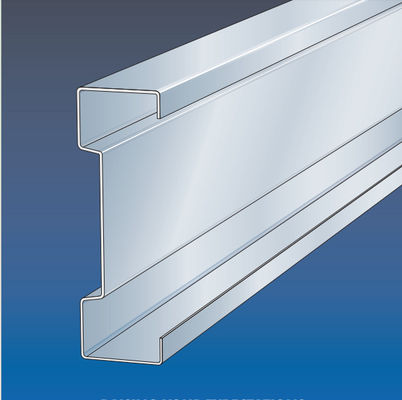

Les sections Sigma sont fabriquées par roulement à froid formant de l'acier galvanisé préchauffé, de qualité S450, ayant une contrainte de rendement minimale de 450 N/mm2.Ici, nous avons développé une machine de laminage pour la fabrication de tels profils avec plusieurs perforations.

La plage ci-dessus ne peut pas être faite par une plage, car la plage d'épaisseur est trop grande, normalement l'épaisseur de 1,5 à 4,0 mm, ou 3,5 mm sera meilleure.

La machine de purlin sigma

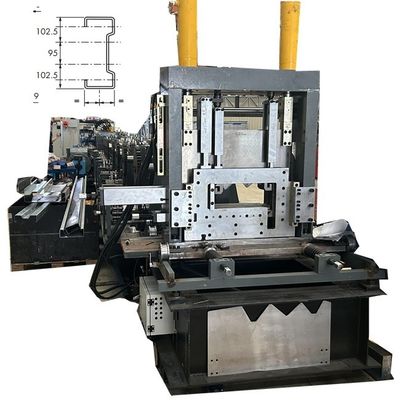

Informations de base: NLT-400 La machine de purlin sigma

Nom de l'équipement: NLT-400 équipement de transformation numérique par entrée d'ordinateur + transformation de bouton électrique pour la formation de rouleaux

Modèle d'équipement: NLT-400

Servo-moteur de version intelligente: puissance totaleTracteur de 68 kW

Sfaire pipi:30 mètres par minute, vitesse globale de 12 mètres par minute à 15 mètres par minute (en fonction du nombre de trous forés);

1La largeur C (80 à 350 mm) et la largeur Z (120 à 350 mm) peuvent être transformées librement.

2. petit bord (8-20 mm) et petit bord ≤ 0,8 * (hauteur de la taille -20);

3. hauteur de la taille (30-100) mm et hauteur de la taille ≤ 0,95 * (largeur du bas - petit bord -30);

4. épaisseur réglable de la plaque t (1,0 à 3,5) mm;

Longueur et précision de la position du trou ± 1 mm

Décodage → Entrée de la matière dans la machine →Nivelation- Je ne sais pas.perçage et pré-tissage- Je ne sais pas.formage de rouleaux→Tableau des produits à recevoir

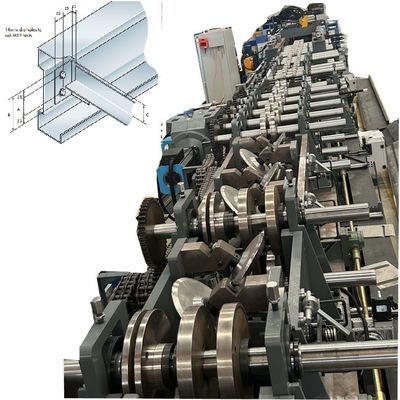

Les premières 8 stations à rouleaux sont pour Sigma côtes réglables en largeur selon le changement de largeur du bas.

Diamètre des arbres:Φ90 mm solide

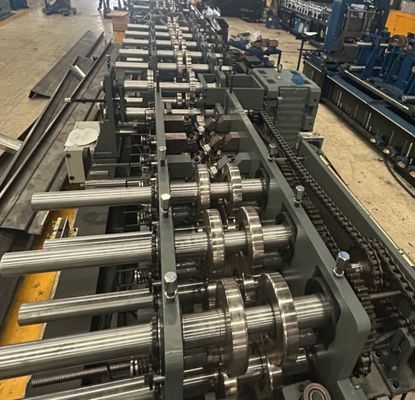

Chaîne à double rangée pour transmission + support de l'extrémité d'arbre

Matériau des puits:

40 Cr Traitement CNC HRC28-32, tournement fini et galvanisation

Vitesse de formage:Le maximum15M/min

Voltage: 380V/60HZ/3P (selon la demande)

Mode de transmission:

Chaînes doubles + support à l'extrémité de l'arbre

Les tailles changent:Automatiquementpar PLC

C et Z changement de purling: Par manuel

Matériau de roulement: Cr12, trou intérieur usiné de précision après traitement thermique sous vide

Technologie de traitement: usinage CNC suivi d'un traitement thermique à HRC58-60, usinage de précision

Matériau de l'arbre: 40Cr (diamètre 90/diamètre 75)

Technologie de traitement: traitement par trempage et trempage HRC28-32 après traitement CNC, puis tournage fin et galvanisation.

En ce qui concerne la partie de cisaillement de la machine à cisaillement Sigma:

Nous avons fait les mesures de largeur de taille claire marquage pour facile à régler.

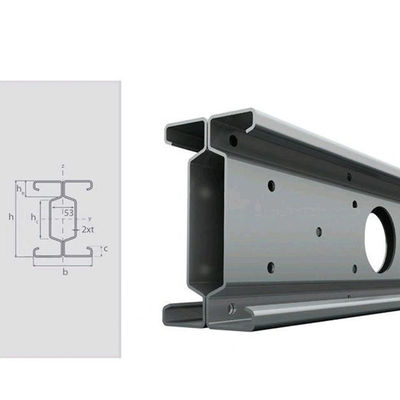

Application de la ligne d'arrimage Sigma:

Si vous souhaitez en savoir plus sur ces machines, veuillez nous contacter à tout moment.
