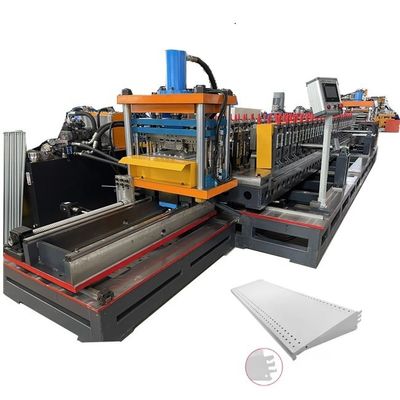

Machine à profiler pour panneau arrière d'étagère de supermarché en métal
Machine à profiler pour panneau arrière d'étagère de supermarché en métal
description de
Utilisation:
Machine à panneaux arrière d'étagère
Méthode de contrôle:
API
productivité:
8 à 10 minutes
Longueur de coupe de feuille:
Réglable
Cadre de base de machine:
En acier de 500# H soudé
Diamètre de l'arbre:
80 mm
Automatique:
Entièrement automatique
Formation des stations:
22
Électricité:
Personnaliser
Produit_service après-vente:
Ingénieurs disponibles pour entretenir les machines à l'étranger
Utilisation:
forme rouleau
échafaud:
Acier 45 # avec trempe
Machine de fabrication de profilés de panneaux arrière de supermarchés
La machine de fabrication de profilés de plateaux de supermarchés en métal est conçue pour fabriquer le panneau de plateaux en métal, soit avec type de poinçonnage, de relief ou de type plat.Les étagères standard des supermarchés sont spécialement conçues pour les supermarchés standard., avec les principales caractéristiques d'être légers et beaux. Ils n'ont pas les types complexes d'accessoires comme ceux des grands supermarchés, et ont également été ajustés dans les méthodes d'affichage,une plus grande attention à l'effet d'affichage et à l'affichage humanisé des produitsSes principaux clients sont les chaînes locales de supermarchés de taille moyenne.
Machine de fabrication de profilés de panneaux arrière de supermarchés:
Profil du panneau arrière de l'étagère du supermarché en métal:
Le flux de processus de la chaîne de production: 5T de support de matériel pour le chariot de la courroie de tension hydraulique → 700 machines de nivellement → 3 stations au total,comprenant 1 station pour percer de petits trous à gauche et à droite, une autre station pour percer et disposer des trous,et 1 station pour perforer les encoches et les oreilles suspendues (5 ensembles de moules de différentes largeurs de formage doivent être remplacés par les moules correspondants) → CNC 1.3kw d'alimentation par servo → 20 ensembles (largeur réglable du roulement) → coupe hydraulique par traçage par servo et flangage (1 ensembles de moules combinés) → convoyeur de décharge.
Nom de l'article
Spécification
Matériel
Matériel
Q235
Spécification de la machine
Épaisseur
00,5-0,6 mm
Coils à l'intérieur
Diamètre intérieur de 450 à 500 mm, diamètre extérieur de 1200 mm
Vitesse de fonctionnement
Vitesse de la ligne de travail de l'équipement de 8 à 10 m/min
Longueur de l'usinage
selon les exigences
Précision d'usinage
L < 1000 mm: ± 0,5 mm
Largeur de formage
99 mm 199 mm 299 mm 399 mm 499 mm
Section de formage
sur le dessin
Le pouvoir
puissance totale
≤ 30 KM
LeLa machine de fabrication de profilés de panneaux arrière de supermarchés est composée des éléments suivants::
En ce qui concerne le décoiler, vous pouvez choisir celui manuel ou hydraulique de 5 tonnes ou 10 tonnes.
Quant à la partie avant le poinçonnage, la largeur est réglable, ici nous pouvons ajouter différents types de relief.

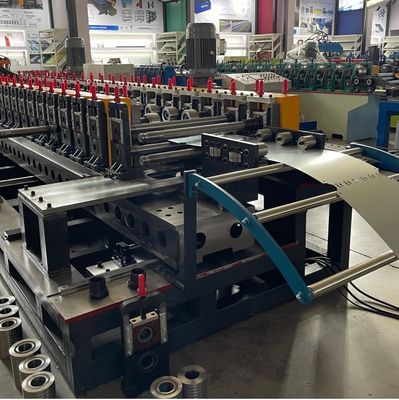

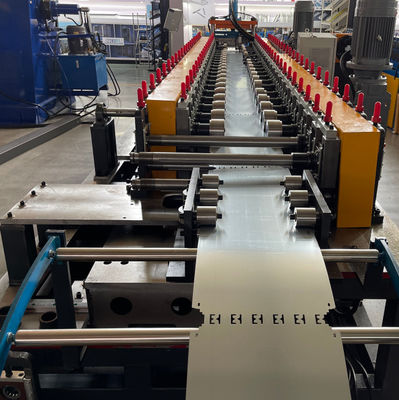

Pour ce qui est de la machine principale, nous avons conçu un cadre à double arc avec boîte de vitesses à l'intérieur, pour assurer la transmission en douceur.Et aussi conçu avec la marque de réglageGrâce à ces conceptions, nous pouvons nous assurer que la machine fonctionne de façon stable et précise.

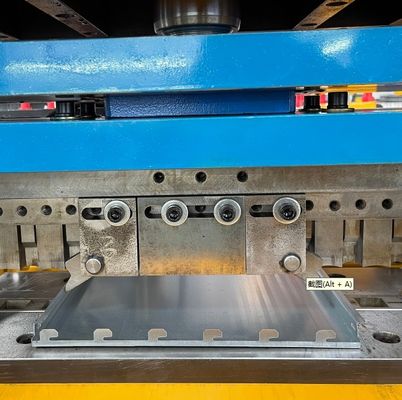

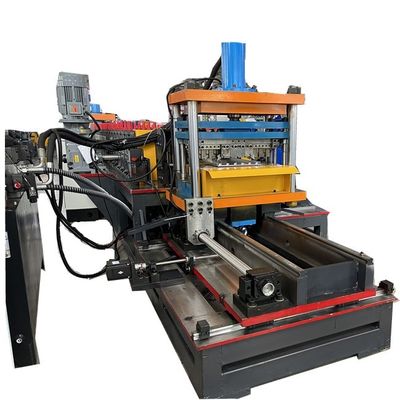

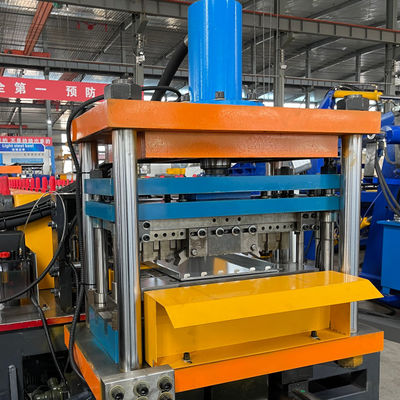

En ce qui concerne le cisaillement et la flexion, avec les moules de flexion réglables, un capteur de commutateur plus précis.
En ce qui concerne le système de commande PLC:
1• Adoption du PLC de Mitsubishi programmable; Adoption de la commande servo Huichuan, adoption de la régulation de vitesse du convertisseur de fréquence sinusoïdale, contrôle automatique centralisé et utilisation du relais Izumi japonais.
2L'ensemble de la chaîne de production adopte un contrôle automatique centralisé, avec liaison entre la machine de moulage et la presse hydraulique.
3. Fonction d'alarme: Il a des fonctions d'alarme telles que l'arrêt de la pénurie de matériaux, le comptage, la production atteignant l'arrêt, l'arrêt d'urgence, le blocage du moule, la limite, etc.
Profil du panneau arrière de l'étagère du supermarché en métal Vidéos de travail de la machine de fabrication pour votre référence:
