Machine de formage de profilés ovales imbriqués en acier galvanisé
Spécialisée pour les conduits électriques et les chemins de câbles
Notre machine de formage de profilés ovales imbriqués est conçue pour la précision et l'efficacité dans la production en série de tubes ovales à parois minces pour les conduits électriques ou les chemins de câbles. En utilisant le principe du formage de profilés, elle crée des tubes ovales imbriqués (sans soudure requise pour les matériaux minces) et intègre des fonctions clés telles que le colletage pour une connexion facile des tubes, ce qui est idéal pour les projets exigeant des structures de tuyaux fiables et sans soudure.
Application principale : tubes ovales pour conduits électriques et chemins de câbles
Les tubes ovales imbriqués produits par cette machine servent deux rôles essentiels dans les systèmes électriques :
- Conduits électriques : Protéger les fils électriques contre les dommages externes (par exemple, les chocs, l'humidité) grâce à une structure fermée et imbriquée qui assure la sécurité à long terme.
- Chemins de câbles électriques : Organiser et acheminer le câblage dans les environnements industriels ou commerciaux, en tirant parti de la forme ovale pour une installation peu encombrante et un accès facile.

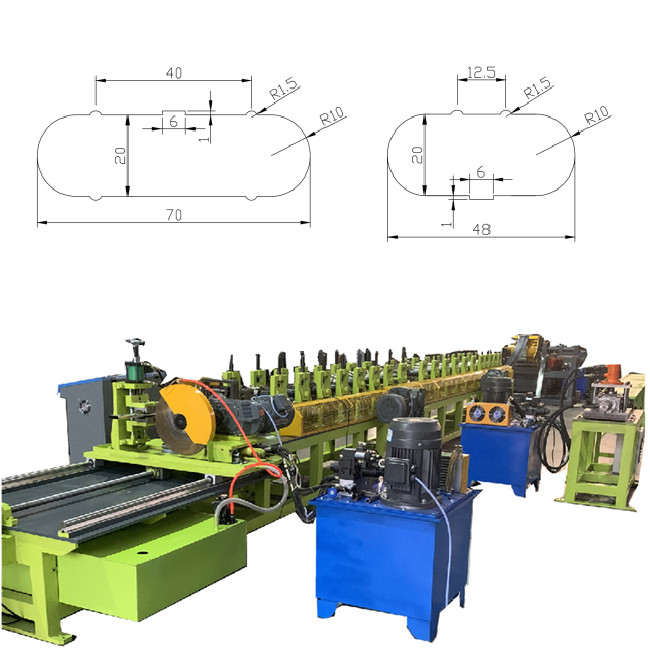

Nous avons préparé des profils de dessin détaillés des tubes ovales pour votre référence. Contactez-nous pour vérifier si les dimensions correspondent aux besoins de votre projet électrique.
Configuration complète de la machine : du déroulage au tuyau fini
La machine de formage de profilés ovales imbriqués intègre tous les composants nécessaires à la production de tubes ovales de bout en bout :
- Dérouleur manuel 3 TONNES : Déroule les bobines de matière première (acier galvanisé ou prépeint) de manière constante, fournissant un approvisionnement stable en matériau.
- Unité d'alimentation : Contrôle la vitesse et l'alignement de l'alimentation en matière première, avec une assistance manuelle pour des ajustements faciles.
- Système de refroidissement : Empêche la surchauffe des rouleaux et des matériaux pendant le formage, protégeant les composants de la machine.
- Système de formage de profilés : Le cœur de la machine, qui façonne les tôles métalliques plates en profils ovales via des rouleaux de précision avec une couture imbriquée.
- Système de transmission : Entraîne les unités de formage de profilés et d'alimentation de manière synchrone, en maintenant une vitesse de formage uniforme.
- Système de coupe : Coupe les tubes ovales finis à la longueur souhaitée, assurant des dimensions constantes.
- Système de contrôle : Centralise le fonctionnement de tous les composants, simplifiant les ajustements des paramètres.
- Banc de support de sortie : Supporte les tuyaux finis lorsqu'ils sortent de la machine, empêchant le pliage ou les dommages.
Matériaux compatibles et limites d'épaisseur
| Caractéristique |
Spécification |
| Matériaux appropriés |
Acier galvanisé ou acier prépeint (résistant à la corrosion) |
| Épaisseur applicable à l'imbrication |
0,3-1,2 mm (pas de soudure requise) |
| Épaisseur supérieure à 1,2 mm |
Nécessite un jumelage avec un système de soudage ou une machine de formage secondaire |
Personnalisation clé : conception à changement rapide pour les tuyaux de tailles multiples
Notre conception à changement rapide permet une production économique de tailles multiples :
- Les rouleaux et les arbres sont montés sur un châssis de base dédié pour faciliter le changement de taille
- Réduit l'investissement dans les composants partagés en double
- Disponible en configurations économiques et de haute qualité
Connexion facile des tubes : machine de colletage pour un chevauchement sûr
La machine de colletage intégrée permet des connexions de tubes sans soudure :
- Réduit le diamètre d'une extrémité du tube (avec des nervures de renforcement) pour l'insertion
- Crée des connexions serrées et sûres sans fixations supplémentaires
- Simplifie l'installation et améliore la stabilité structurelle
Voir l'ensemble du processus : demandez la vidéo de fonctionnement
Contactez-nous pour accéder à une vidéo de fonctionnement détaillée présentant le cycle de production complet, du déroulage au tuyau fini.
Personnalisez selon vos besoins
Nous pouvons adapter la machine à vos exigences spécifiques en matière de dimensions des tuyaux, d'épaisseurs de matériaux ou de besoins de production. Contactez notre équipe pour obtenir des détails sur les paramètres, les profils de dessin ou les options de personnalisation.
