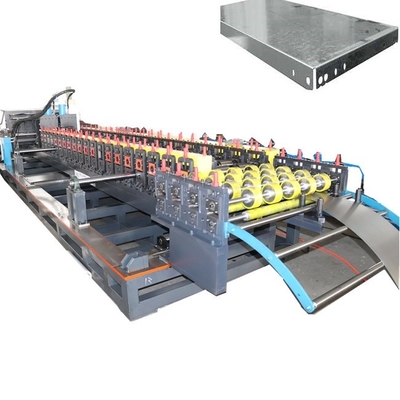

Machine de formage de rouleaux pour la production de rayonnages

Rouleau d'étagères du supermarché la formation Une machine.

La ligne de formage de rouleaux pour étagères de supermarchés est conçue pour fabriquer automatiquement les profils des panneaux d'étagère en lots.Il est de largeur variable ligne de formage de rouleau est capable de produire des étagères de 300-600 mm avec une longueur flexible et un système de poinçonnage hydraulique servo contrôlé flexibleLe flux de travail de la machine de laminage à plateaux est de décoiler, de nivellement, de perçage pour les trous latéraux,machine de formage par laminage principale, vers le haut et vers le bas en se pliant pour le bord et puis à la table de réception.

Prenons par exemple le profil de dessin suivant:

Panneau de l' étagère du supermarché

Machines de laminage pour les étagères de supermarchés:

1, Principaux paramètres techniquesdeRouleau d'étagères du supermarché la formation machine

1Spécifications du produit laminé: largeur 285 mm~685 mm, épaisseur 0,8 mm

2Vitesse de production: 6 à 8 m/min.

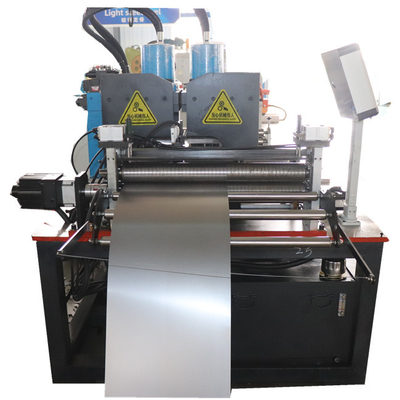

3- Méthode de perforation: servo alimentation après nivellement, perforation hydraulique automatique et perforation des deux côtés de l'écart.

4. entraînement hydraulique, espace de perçage plat

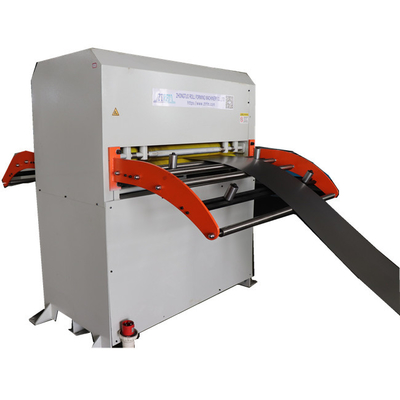

5Moteur de nivellement: 4 kW

6. Servo moteur d'alimentation 5,5 kW

7. puissance de la station hydraulique: 15 kW avec accumulateur (pompe à grand débit)

8Nombre de groupes de formage: 30 rouleaux principaux de formage

9. Forme d'installation: adoption intégrale de câble coupé par panneau mural

10- Forme du convoyeur à rouleaux: adoption d'un convoyeur à rouleaux à deux côtés, avec un côté réglable automatiquement et un moteur réglable de 1,5 kW

11Matériau du rouleau: acier 45#, surface recouverte de chrome dur

12Matériau de la broche: acier de haute qualité 45 # trempé et trempé

Rouleau d'étagères du supermarché la formation machinecaractéristiques et avantages:

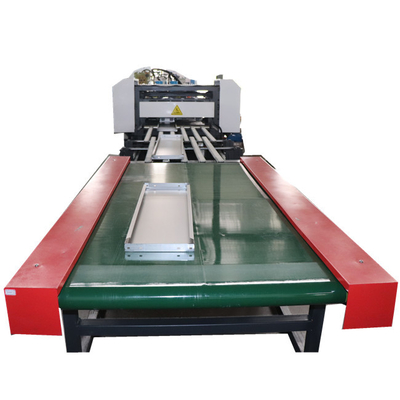

14- Méthode de coupe et de retournement: entraînement hydraulique, coupure et retournement simultanés après formage

15Blade de coupe, matériau de moulage: traitement par éteinture Cr12

16Système de commande électrique: toute la machine adopte le contrôle de conversion de fréquence PLC par ordinateur industriel

La machine à étagères monotone est une unité de formage à rouleaux uniques qui peut produire différentes spécifications de produits finis avec des rouleaux.machine de nivellement, servo-alimentation, perforation hydraulique de trous continus des deux côtés du premier poste de travail (avec une inclinaison de 300),perforation hydraulique de l'espace entre la queue du deuxième poste de travail et quatre longs trous de fente sur la tête, monotone formant hôte, formant le dispositif de coupe et de retour, station hydraulique, armoire de commande d'ordinateur, table de décharge, et d'autres pièces.

La machine monotone adopte une forme divisée de deux pistes à rouleaux, avec les deux côtés se déplaçant simultanément, permettant des changements rapides et sans pas de largeur et de taille.

Flux de travail de la machine à plateaux:

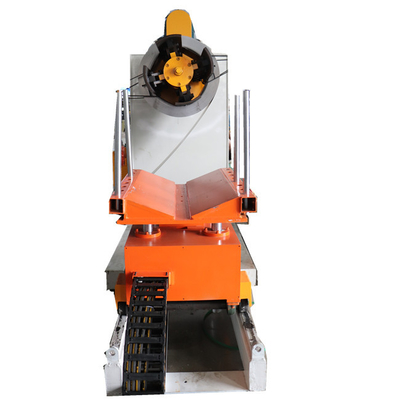

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Panneau d'étagère de supermarché Application:

Rouleau d'étagères du supermarché la formation machineVidéos de travail pour votre référence:
