Plateforme d'échafaudage en acier, panneau de marche, machine à fabriquer des échafaudages

Plateforme d'échafaudage en acier, panneau de marche, machine à fabriquer des échafaudages

Plateforme d'échafaudage de planche de pavillon Panneau de marche en acier galvanisé Panneau d'échafaudage de planches La machine est conçue pour fabriquer des panneaux de marche en acier en lot entièrement automatiquement.L'échafaudage planche en acier est une partie importante de l'échafaudage qui il est utilisé pour la sécurité de la constructionL'utilisation d'échafaudages en acier évite l'inconvénient de l'absorption d'eau lourde et de l'extrême glissade causée par la pluie sur les échafaudages en bois.et hautement réutilisable. Les deux galvanisés et non galvanisés que vous pouvez choisir dépend de vos besoins.Mais quel genre de panneau, il y a beaucoup de types, prenez le profil de dessin suivant par exemple pour vous montrer comment le panneau sont faits:

Plateforme d'échafaudage en planche passerelle en acier galvanisé Panneau de marche de planches d'échafaudage:

Flux de travail de la machine:

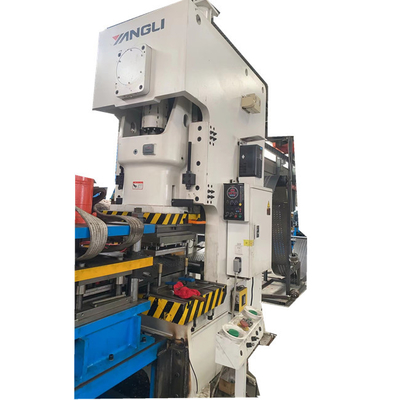

• 5 Ton hydraulic decoiler with the loading car- leveling and pinch roller- Pit- servo coil feeder-----punching machine-- cutting edge for easy shearing and do the side punching together-- pit again—leveling-- main rolling forming machine( two parts) for profile A and profile B both-- cutting connection holes and shearing ( for both profile A and profile B)--- hydraulic shearing with molding for make sure the shape beautful--- receiving table of 12 meters.

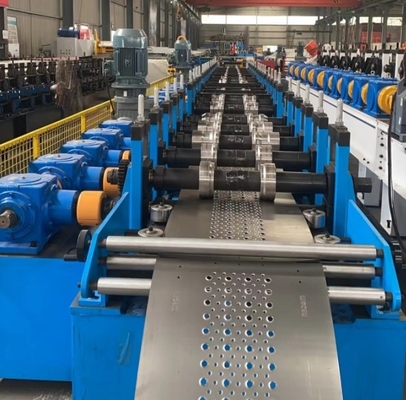

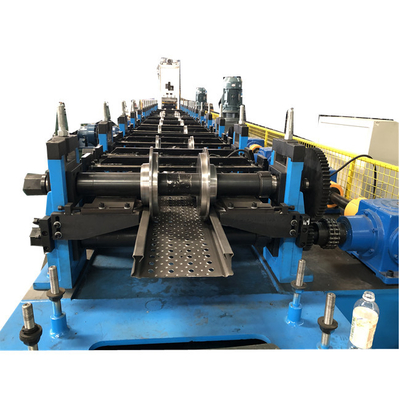

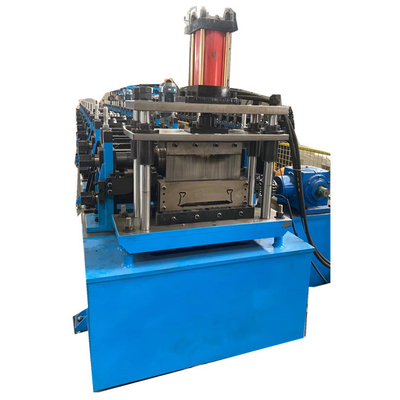

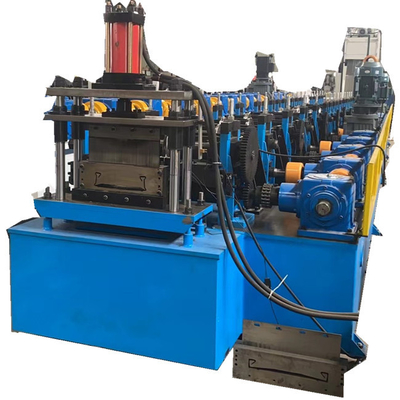

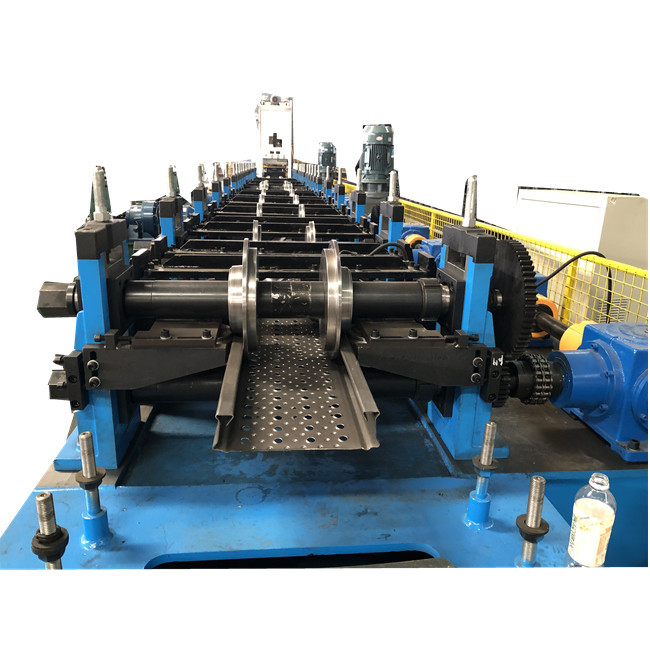

Machine de fabrication de panneaux de marche en acier galvanisé

1- Station à rouleaux: 18
2Cadre de la machine: Cadre de moulage d'épaisseur 45
3. Soutenir la largeur maximale de bobine: 380 mm

4Matériau du châssis de la machine: tempérage HT200

5- Rouleau de nivellement: 80 mm, matériau est 40Cr éteint.

6Transmission: boîte de vitesses

8La puissance principale de la machine est de 15 kW ZQ500 réducteur et la vitesse est de 31.5

9- Un châssis soudé à la machine par acier au carbone.

10- Diamètre de l'arbre: 80 mm, réalisé par étanchage au 40Cr à 56 à 58 degrés.

11Matériau du rouleau: GCr15, durcissement à l'ensemble et durcissement à HRC56-62o

12- Grade de résistance à l'explosion des moteurs: ExdIICT4

13Grade de protection du moteur: IP54

Application de la plateforme d'échafaudage en planche:
