Machines de laminage pour revêtements de sol en métal composite
La machine de laminage de revêtement de sol en métal composite est conçue pour fabriquer la feuille de revêtement en métal en lots entièrement automatiques.Profil composite trapézoïdal combiné et re-entrant de 80 mm avec capacité de longue étendueLe profilé combiné permet une installation facile, avec une capacité de trapézoïde.
Voici quelques modèles populaires pour votre référence:

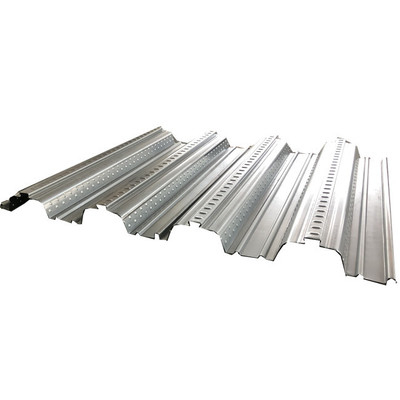

Ils diffèrent par la hauteur et les types de relief, de sorte que ces données pourraient être personnalisées en fonction de la largeur de bobine d'entrée et des exigences du client.Voici quelques photos de couverture avec un seul profil et le chevauchement pour votre référence:

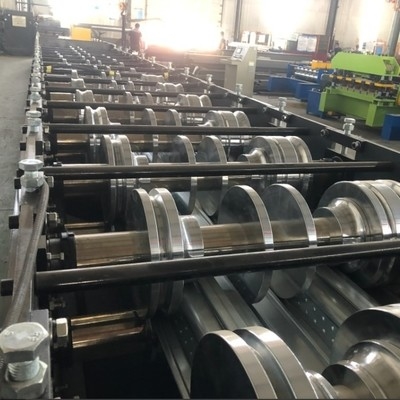

Machines de laminage pour revêtements de sol en métal composite
Conception du cadre: maintenir la surface de la plaque de moulage lisse et pas facile à marquer lors de son estampage.
Longueur de la partie principale: environ 25000 х1650 х1500
Poids de la partie principale: 15300 kg
Voltage: personnaliser
Fixateur de rouleaux: plaque centrale d'épaisseur 28 mm
Cadre: soudé en acier à 400 H
Mode d'entraînement: double chaîne avec régulateur de chaîne pour la perte et le degré de serrage.
Matériau des rouleaux:Gcr15, revêtement de surface durement chromé.
Matériau des arbres: acier 45* et dureté réglable.
Diamètre des arbres: φ 90 mm Les rouleaux en relief sont d'environ 120 mm.
Nombre de rouleaux: 36 rouleaux
Puissance principale: 15*2kw

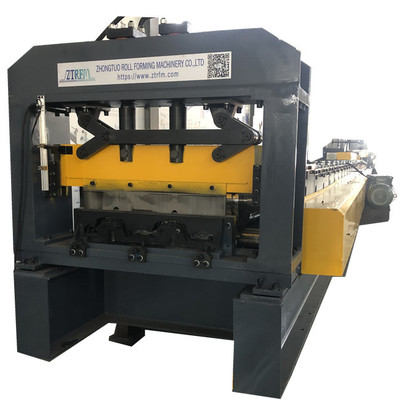

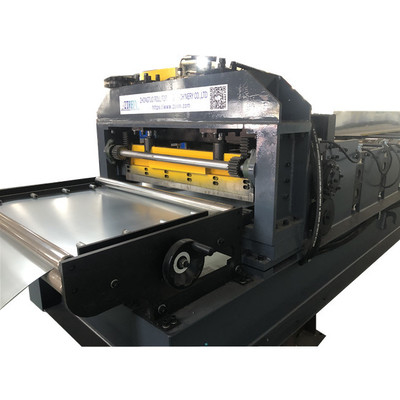

Mécanisme de tonte
Caractéristique:assurer la stabilité, la précision et la vitesse de coupe
Fonction: Coupe automatique commandée par PLC
Il adopte l'entraînement hydraulique et l'emplacement automatique pour décider de la dimension et couper les produits cibles.
Matériau des lames:Cr12 éteint
Énergie électrique: puissance hydraulique
Composants:Il contient un ensemble de lames, un réservoir hydraulique et une machine à couper.
Vous pouvez choisir d'ajouter ou non le pré-coupage.
Ce profil métallique n'est pas facile à fabriquer, car il faut beaucoup de rouleaux latéraux pour façonner la queue de colombe.
Pour l'effet de chevauchement.
| Nom de l'article |
Détails des paramètres |
| Matériau de transformation |
IG et IGP |
| Épaisseur du matériau |
0.25 à 0.8 mm |
| Cadre de la machine |
L'acier 360#H, Adopter le soudage en ligne diagonale, la mesure de l'instrument de nivellement pour s'assurer que le cadre final est de haute précision |
| Panneau de bordure des machines |
| type de plaque |
Type de pilier (option) |
| |
|
| Épaisseur de la plaque:20 mm |
Épaisseur du pilier: 30 mm |
| Peinture:peinture normale |
Peinture: chromé |
|
| Stations de formage |
20 à 38 stations (selon les profils) |
| Machines à rouleaux |
Acier forgé de haute qualité n° 45, chromé dur plaqué d'une épaisseur de 0,05 mm
Méthode de traitement: découpe - perçage - recuit CNC - éteinture - recuit CNC - chromage |
| Arbre de la machine |
φ80-90 mm en acier de haute protection n°45 après traitement, |
| Dispositifs d'écartement |
Machines à latéraux à commande numérique |
| Rameaux de machines |
L'appareil doit être équipé d'un système de freinage de freinage de type "S" (ou "S") et d'un système de freinage de type "S" (ou "S"). |
| Système de conduite |
Chaîne ou boîte de vitesses de 2 pouces (en option) |
| Puissance de la machine |
15kw-22kw (selon les profils) |
| Vitesse de fonctionnement de la machine |
8 à 12 m/min ou 10 à 30 m/min (en option) |
| Type de réglage de la machine |
Après l'installation de la machine, nous allons le tester nous-mêmes, comparer avec le dessin de profil, la différence est contrôlée en 0.5mm |
Coupe
| Le type |
type de roulement coulissant |
| Matériau de la lame |
Cr12mov éteinture et broyage |
| Traitement des images |
le cadre inférieur entier est broyé pour une haute précision |
| Traitement des lames |
coupe de fil-électrode, mais le balde supérieur ne peut pas être droit. c'est la technologie |
| Travailler |
Type hydraulique |
Je suis un stacker.
| Le type |
Le manuel |
Automobile(option) |
| Longueur |
1.5m à 2m |
6 m ou 12 m |
PLC
| Titre principal |
Détails des paramètres |
| PLC |
Delta (standard) ou selon votre demande |
| Invertisseur |
Marque chinoise (standard) ou selon votre demande |
| Écran tactile |
Mcgs (standard) ou selon votre demande |
| Encodeur |
Marque chinoise (standard) ou selon votre demande |
| Voltage/HZ/phase |
380v/50-60hz/phase trois |
Pompes hydrauliques
| Titre principal |
Détails des paramètres |
| Moteur |
3kw Chine marque ou selon votre demande |
| Pompes |
Marque chinoise ou selon votre demande |
| Valve électromagnétique |
Marque chinoise ou selon votre demande |
| Système de refroidissement |
Ventilateur de refroidissement |
Système de commande PLC de la machine de formage de rouleaux de revêtement de sol galvanisé en acier
Composants de machines
| Je ne veux pas. |
Nom |
Quantité utilisée |
| 1. |
Décoiler |
1 série |
| 2. |
Machine à former des rouleaux |
1 série |
| 3. |
Dispositif de coupe hydraulique |
1 série |
| 4. |
Boîte de commande PLC |
1 série |
| 5. |
Pompes hydrauliques |
1 série |
| 6. |
Tableau de sortie |
1 série |
