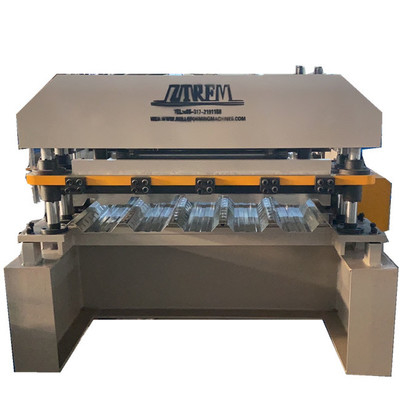

Machine de formage à rouleaux de profilés de panneaux d'acier avec pré-coupeuse hydraulique pour l'efficacité

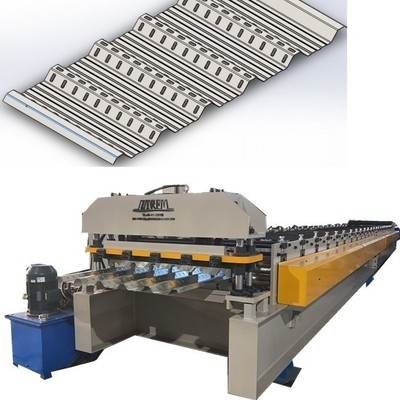

SDeck de forme de tél Machine de formage par laminage de profil

La machine de laminage de profil en acier est conçue pour fabriquer différents types de profils de panneaux en acier en lot entièrement automatiquement.,table d'alimentation, équipement de guidage, système de formage des rouleaux, système de post-coupe (électrique 0 hydraulique), système de commande et station hydraulique.
Large variété d'acier formé à froid, à partir de la forme de sous-section, avec ouverte, semi-fermé et fermé, les principaux produits de la machine de formage de rouleaux sont l'acier de canal formé à froid, l'acier d'angle, l'acier de section Z,les portes de volets en acier ondulé, tubes, tubes carrés, tubes rectangulaires, tubes soudés, volets à volets, etc.et la longueur peut être ajustée de manière flexible selon les besoinsLes procédés de production peuvent également être adaptés au poinçonneur, de manière à répondre à différentes exigences.

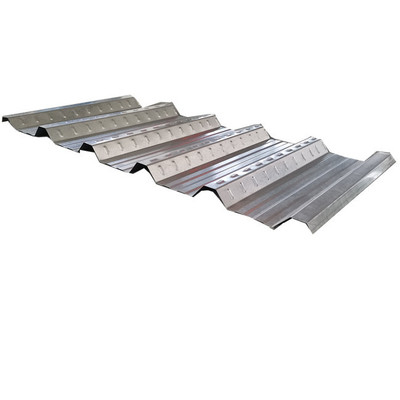

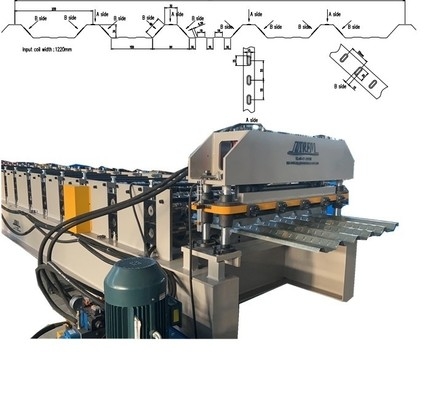

Ici, je vais prendre un profil aléatoire de panneau d'acier pour la toiture par exemple pour montrer à la machine comment elle est conçue.

Pour ce type de profil de panneau d'acier la plupart du temps nous utilisons pour le panneau mural de toit de terrasse ou d'autres.
bobines revêtues de revêtement AZ prépeintes ayant une résistance au rendement allant de 340 MPa à 700 MPa et une épaisseur allant de 0,5 à 1,0 mm

Processus de production

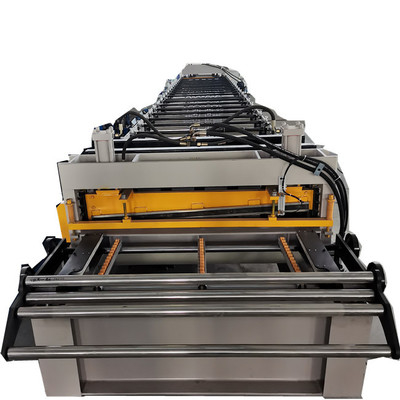

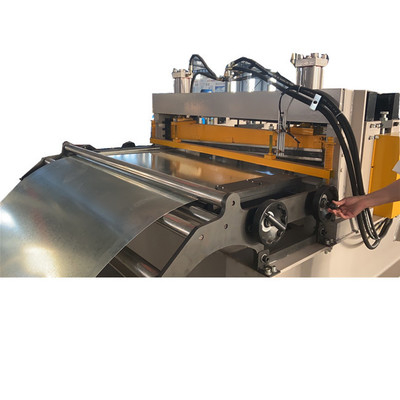

Décodage→Alimentation→précoupeuse hydraulique →Formation de rouleaux →Toilage automatique →Table de réception

SDeck de forme de tél Machine de formage par laminage de profil

Principaux composants (liste d'emballage)

Décoiler hydraulique de 10 tonnes avec chariot de chargement
B. Il adopte la bouteille d'huile hydraulique pour rendre le décoiler expandable et adapté au diamètre intérieur des bobines.
C. Le moteur entraîne les bobines en marche et peut faire avancer et reculer, ainsi que découler avec tension.
D. Le noyau peut assurer l'élargissement de la plage φ450 du diamètre intérieur des bobines.
Capacité de charge: 10 tonnes
Largeur maximale de la bobine: 1250 mm
Vitesse d'alimentation: 0 à 20 m/min (réglable)
Puissance du moteur hydraulique: 5,5 kw
Moteur de régulation de vitesse de fréquence: 7,5 kW
Structure: soudage par les plaques d'acier et la barre profilée.

Plus de détails sur la machine de laminage de profilés de panneaux d'acier:

Vitesse de formage: 0 à 20 m/min
Mode de transmission: Un côté est par 1 pouce double chaîne
L'autre côté a des engrenages pour la conduite assistée
Moteur principal:Total 37KW (18,5KW*2 moteurs) Lichao, marque chinoise célèbre

Nous pouvons également fabriquer plus de types de machines de formage de revêtements métalliques par exemple:

9/16" en acier sous forme de pont

7/8" HD en acier

Couverture en acier de 1 pouce

15/16" Deck de forme en acier

1.5′′ de pont en acier

Deck de forme de type S
