Machine à former des rouleaux ondulés en tôle
Les petits profils métalliques ondulés sont durables mais sans poids. En fait, nous travaillons à approfondir la meilleure machine pour produire des machines à tôles de toit ondulées ou ondulées.Très populaire pour la construction du toit et des côtésLes panneaux métalliques ondulés ont plus récemment gagné une énorme popularité en tant que toiture et revêtement de toit contemporains.
Notre machine de tôles de toiture se compose de décoiler, alimentation et dispositif de nivellement, par cisaillement, système de formage de rouleau, postes de coupe hydraulique, table d'exécution, station hydraulique et PLC ((système de contrôle).Produire des produits standard avec une résistance au rendement allant jusqu'à 450 MPa,Longe ligne de production, bonne forme de profil sur les produits finaux; gain de temps et de main-d'œuvre, ce qui améliore considérablement l'efficacité de la production et convient à la production actuelle.Cette machine est facile à utiliser et fonctionne stable avec une bonne précision.
Voici un dessin du profil et le produit fini:
Qu'est-ce qu'une feuille de toiture ondulée:
Les tôles de toiture ondulées sont couramment utilisées pour les toits dans un large éventail d'applications, y compris les revêtements de toiture, les clôtures et les écrans.
Constructions ménagères telles que maisons, kiosques, magasins, restaurants, etc.
Des ateliers industriels tels que des entrepôts, des usines, des bureaux,...
Les bâtiments publics tels que les hôpitaux, les cliniques, les écoles, les commissaires, les services, les théâtres ou les parcs d'attractions.
La feuille de métal ondulée est conçue en rouleaux, à 1200 mm de diamètre plat, et est placée dans la machine de formage des rouleaux ondulés.
Machine à former des rouleaux ondulés en tôle
Flux de processus:
Décoiling→guide et pré-coupeuse manuelle→formage de rouleaux→coupeuse→tableau d'exécution
Technique de toute la ligne:
|
Décoiler manuel de 5 tonnes
|
1.Capacité: 5 tonnes
2.Diamètre de la bobine: réglable entre 450 et 550 mm
3Largeur de la bobine: max 1350 mm
4.Non alimenté, contrôle manuel de la bobine d'acier rétrécissement de l'oreiller intérieur et arrêt
|
|
Manuel precoupeuse
|
Le précoupeur convient au remplacement fréquent des équipements de bobine d'acier, à la découpe préalable de la bobine d'acier pour faciliter son remplacement et réduire les déchets de bobine d'acier. |
|
Machine de formage principale
|
1.Cadre principale: structure de poutre H de 400 mm, avec plaque de support centrale en acier soudé de 20 mm d'épaisseur.
2.Station de formation: 24 stations
3Matériau des rouleaux: acier de haute qualité 45#, traitement chromé, qui rend la surface des rouleaux plus lisse, améliore la dureté et prévient l'abrasion, anti-corrosion augmentation de la durée de vie
4.Matériau de l'arbre: de haute qualité 45#, traitement de tempérage, prévention de la déformation et amélioration de la dureté
5.Diamètre de l'arbre: 80 mm, solide 6.Pouvoir du moteur:7.5kw 7.Vite: 0 à 20 m/min.
8Voltage: 380V, 50HZ, 3P ((Ou sur demande)
9- Transmission: par une double chaîne de 1 pouce, la célèbre marque chinoise HRB
|
|
Appareil de coupe hydraulique
|
1.Matériau de la lame:Gcr12 traitement à l'extinction 2.Tolérance de longueur: ± 1 mm
3- Puissance hydraulique:5.5 kW
4- Avec système de refroidissement par air dans la station hydraulique
5.Fonction de coupe:condition de travail stable et sécuritaire et faible bruit.
6.Connexion des tubes et des fils d'huile: Tous les tubes et tous les fils seront marqués par des chiffres ou des lettres, de façon à faciliter la connexion des nouveaux.
|
|
Système de commande
|
1. Convertisseur de fréquence: Delta
2.Écran: écran tactile
3.PLC marque: Delta
4.Language:chinois et anglais ((Ou à la demande des clients)
5.Codeur: Omron
6. Caractéristique:le système de commande prend en charge l'entrée de plusieurs commandes, il peut répondre aux différents besoins de production
7.Fonctions: contrôle de la longueur de coupe, contrôle de la quantité de coupe et contrôle de la vitesse
|
| La table est épuisée. |
1Longueur: 3 m
2Quantité: deux ensembles
|
| Pièces détachées |
- Boîte à outils: 1 jeu
- Quatre fusibles, deux interrupteurs, deux chaînes.
|

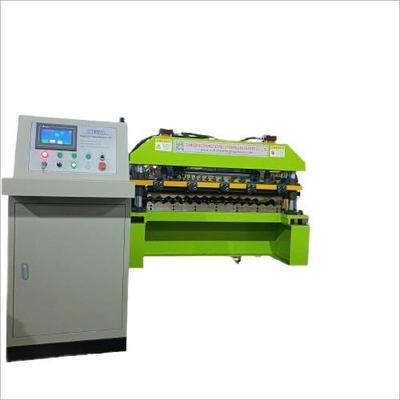

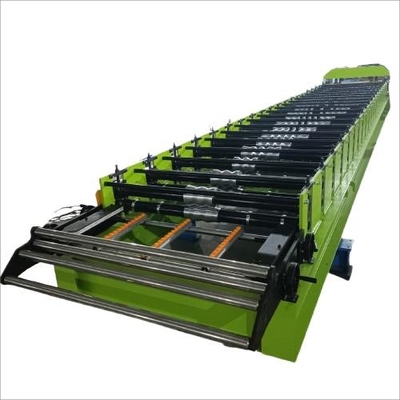

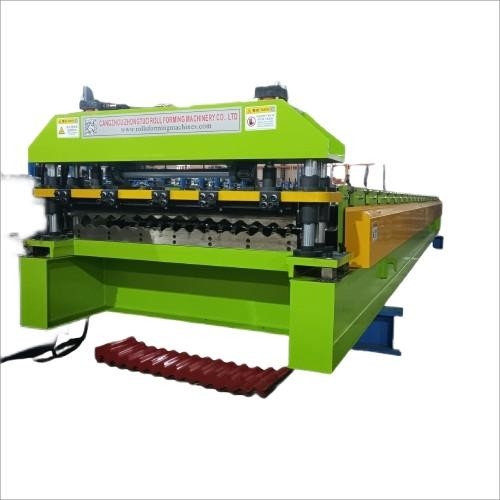

Les images:
