Machine de formage de profilés de panneaux de barrière acoustique

Machine de formage de profilés de panneaux de barrière acoustique
La machine de formage de rouleaux de profil de panneaux de barrière acoustique est conçue pour fabriquer les panneaux de barrière acoustique en lot entièrement automatiquement.Les panneaux acoustiques sont la solution la plus populaire pour les espaces où l'écho et la réverbération créent tant de bruit ambiantEn absorbant le son, les panneaux acoustiques minimisent les réflexions sonores et créent un environnement acoustique plus confortable où la parole est compréhensible et le volume réduit.Ici, nous prenons un profil de dessin par exemple pour vous montrer comment faire une machine pour faire la production:

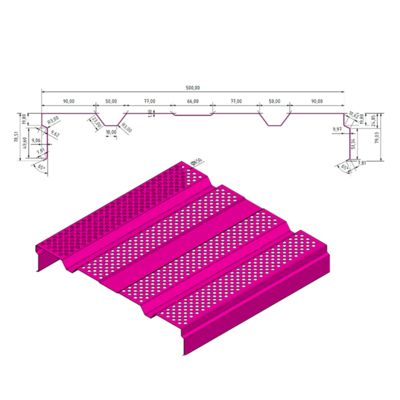

Pour les panneaux de barrière acoustique, il y a généralement trois parties composées: fond, couverture et canal de connexion.

Donc, la machine de laminage, nous avons besoin d'outils suivants:
1.Une ligne de production: machine à perforer. Cette machine doit être de décoiler pour maintenir la bobine et ensuite à la machine à perforer,faire la feuille avec des trous et ensuite à la machine de laminage ou recoiler.
2Deuxième option, si vous voulez accélérer la production, nous pouvons reculer le perforé et ensuite faire le laminage pour le profil bas et le profil arrière.
3.Si votre zone d'usine est limitée, nous pouvons faire le poinçonnage et le laminage par une machine.
Dans la partie suivante, nous vous présentons un par un:
Partie 1: ligne de perçage:

Flux de travail: Décoiler hydraulique - Servo-alimentateur - Perçage - Tensions et recoiler

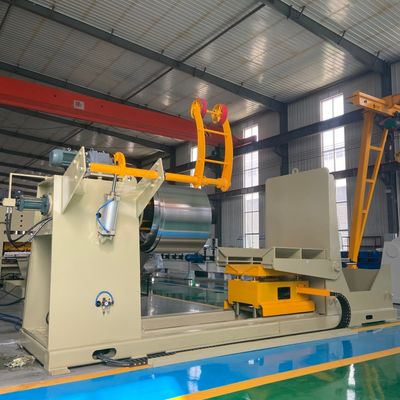

Pour le décoiler, vous pouvez choisir manuel ou hydraulique, nous recommandons mieux le type automatique.
Pour la machine à perforer, vous pouvez choisir une marque chinoise célèbre ou une normale.
Le récolleur est nécessaire, automatique avec système de tension.

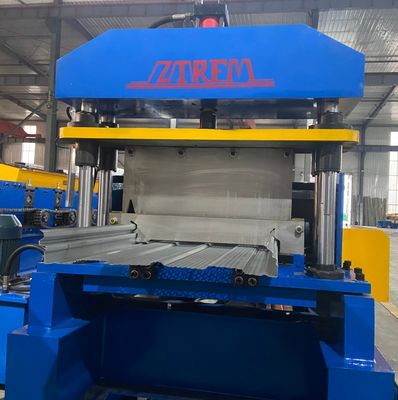

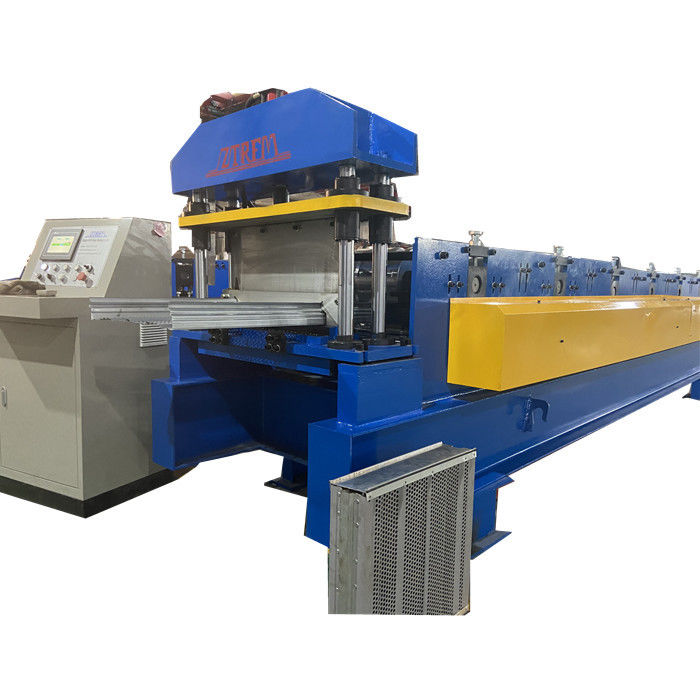

Partie 2: machine de formage par laminage

Nous pouvons personnaliser entièrement selon vos exigences:
Pour la partie de transmission, vous pouvez utiliser le type de boîte de vitesses ou le type de chaîne.
Pour le cisaillement, vous pouvez choisir d'utiliser le cisaillement à suivi servo ou la conception de coupe stop.
Ici, nous prenons le type économique par exemple pour vous montrer comment nous concevons la machine:
1.A propos de la chaîne: Avantages: Cette conception rendra la machine plus forte, pour prolonger la vie de la machine.
2Pour la rencontre, nous utilisons un support fort pour assurer la durabilité et la précision.

3.Pour les rouleaux et l'arbre: écrous à double verrouillage avec plaquette de poussée et clefs pour s'assurer que le bouchon de verrouillage du rouleau ne se détache pas pendant le fonctionnement de l'équipement.Les touches du rouleau et les touches de l'arbre sont étroitement assorties, et le
Les rouleaux ne glissent pas, beaucoup d'usines n'ont pas de discours.

4Pour le panneau de commande, nous utilisons normalement l'ensemble du système Siemens;

Nous avons fait de nombreux types de panneaux de barrière acoustique des profils, voici plus de profils de dessin pour votre référence:

Nous pouvons entièrement fabriquer des panneaux de barrière acoustique de profil de machine de formage de roulement selon votre projet.
