Machine de formage par laminage de panneaux isolés en alliage d'aluminium PIR

     Panneau Great Wall isolé en alliage d'aluminium PIRPersonnaliser

Aluminiumunlliage PIRisolated Great Wall Panel est une sorte depanneau sandwich de revêtement extérieur pour notre solution la plus rapide et la moins chère pour l'en-clos des murs extérieurs des bâtiments industriels, des granges et des entrepôts, ainsi que pour l'encastrement des murs de bâtiments, de bureaux ou de maisons, etc. Sa principale caractéristique est son esthétique spectaculaire, car la vis utilisée pour sa fixation est complètement invisible.

Il présente les caractéristiques suivantes :

Il est fabriqué avec un extérieur en alliage d'aluminium durable et un noyau PU/PIR haute performance, ces panneaux offrent une isolation thermique exceptionnelle. Leur design linéaire distinctif, inspiré de l'emblématique Grande Muraille, offre une solution visuellement frappante et robuste pour les projets exigeant à la fois un attrait esthétique supérieur et une intégrité structurelle.Les panneaux Great Wall en aluminium sont idéaux pour les toits et les murs des pavillons extérieurs, des vérandas et des auvents, offrant une isolation thermique, une imperméabilité et une protection solaire efficaces.

Prenez le profil de dessin suivant : Panneau Great Wall isolé en alliage d'aluminium PIR  Machine de formage par roulage

Épaisseur 30 mmPersonnaliser. FORMER PRINCIPAL

I. FORMER PRINCIPAL

Machine de déroulement hydraulique de 5 tonnes avec 2 jeux de chariotsMachine de formage de plaques Great Wall 1250 (plaque supérieure/inférieure) 2 jeuxII. Dispositif de chauffage

Système de protection thermique à air chaud 1 jeu

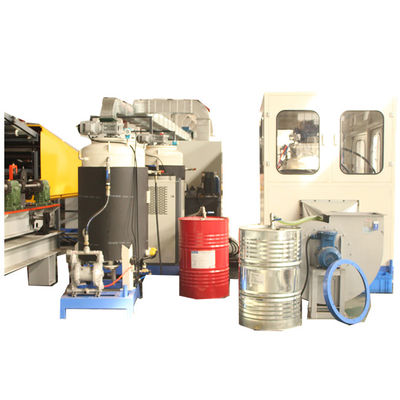

III. Machine de moussage haute pression

Machine de moussage haute pression à deux composants 1 jeu

Dispositif de balayage de traduction 1 jeu

IV. Machine de stratification à double voie

Machine de stratification à plaque à chaîne en acier de 24 m 1 jeu

Dispositif de levage à vis 1 jeu

Dispositif de bloc latéral (une épaisseur) 1 jeu

V. Scie à ruban

Scie à ruban de suivi 1 jeu

1 jeu de courroie transporteuse rapide

1 jeu de système de contrôle électronique

Principaux paramètres techniques de la

Panneau Great Wall isolé en alliage d'aluminium PIR

Machine de formage par roulage

Spécification de la planche de production : Largeur 1250 Épaisseur 30 mmPersonnaliser

iser

 longueur

Matériau du panneau : tôle d'acier de couleurMatériau du noyau : polyuréthane durDensité : 40~60 kg/m3

Vitesse de la ligne de production : 6~8 m/min (régulation de vitesse à fréquence variable de 0~50 Hz)

Longueur du convoyeur de stratification à double voie : 24 m (longueur effective 24 m)

Température maximale de circulation de l'air chaud : 60 °C

Dimensions de la ligne de production (longueur x largeur x hauteur) : environ 90 m (L) x 6 m (l) x 6 m (H)

Puissance totale : environ 160 kW

♦

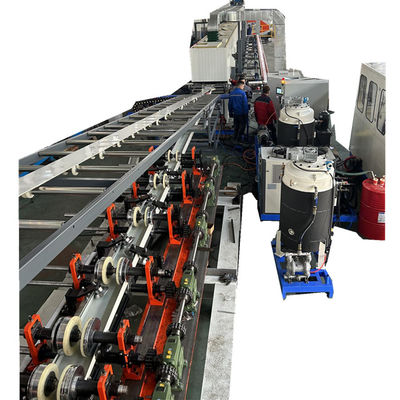

Machine de fabrication de panneaux de formage :

L'unité de moulage se compose de deux machines de moulage, à savoir la plaque avant et la plaque arrière. Les clients peuvent également personnaliser plusieurs unités de moulage pour répondre aux besoins de production.

Spécifications de la bobine d'aluminium : largeur 1250 mm, épaisseur 0,3-0,5 mmProcessus de moulage : 30 processus

Diamètre de l'arbre du rouleau : ø 80

Vitesse de formage maximale : 10 m/min

Puissance : 7,5 kW CA

Régulation de vitesse progressive à fréquence variable

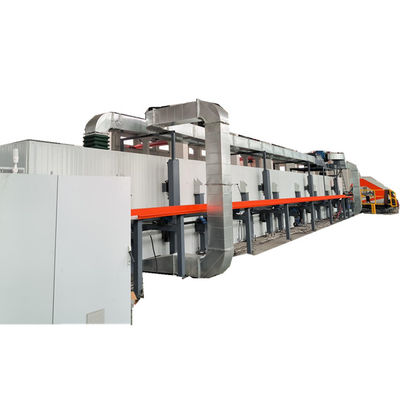

Dispositif de préchauffage

Pour répondre aux exigences du processus, la planche doit être préchauffée avant la pulvérisation de liquide. Généralement, la température de préchauffage de la surface de la planche est de 25 à 35 °C, ce qui est lié aux paramètres du processus tels que le rapport de la matière première liquide et la vitesse de moussage. Il est déterminé par les exigences de l'extrémité humide. Le préchauffage peut être réglé en chauffant la surface de la tôle d'acier à travers un tube chauffant,

Le préchauffage définit un certain nombre de tubes chauffants électriques, qui peuvent être regroupés et contrôlés séparément

Température : 50 degrés (réglable)

Contrôle de la température : affichage numérique à contrôle automatiqueLargeur de moussage réglable : 900 mmPuissance de chauffage : 32 kW

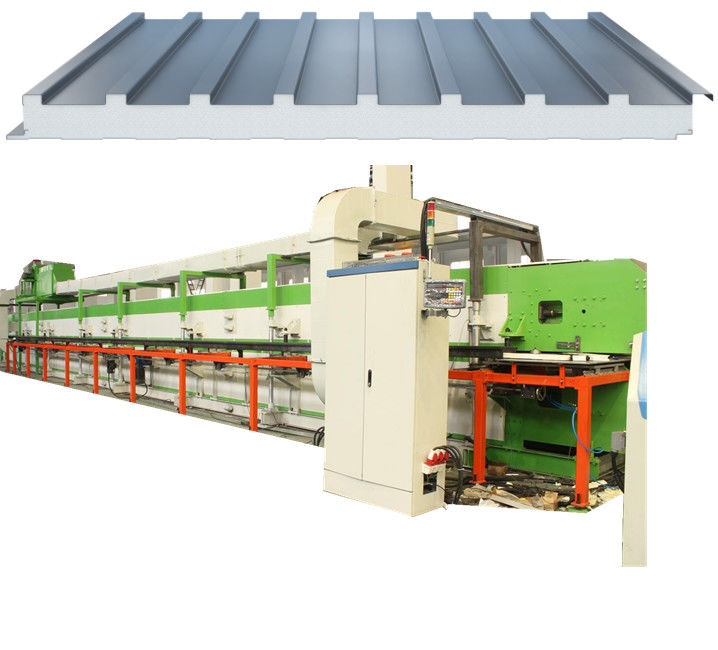

Convoyeur de stratification à double voie

Un convoyeur à chenilles supérieur et un inférieur.

Longueur de la voie : 24 m

Longueur de la voie : 24 mLargeur de moussage réglable : 900 mmLongueur de la plaque de chaîne de voie : 1200 mm

Largeur de la plaque de chaîne de voie : 220 mm

Matériau de la plaque de chaîne de voie : 16MN

Épaisseur de la plaque de chaîne de voie : épaisseur totale 60 mm

Hauteur de la face de travail de la voie inférieure : 1200 mm

Hauteur de la face de travail de la voie inférieure : 1200 mm

Matériau du rail de guidage : GCr15, dureté de surface HRC58-62 °

Vitesse réglable : 3-10 m/min

Pression de roulement : 0,6 bar/cm2

Puissance du convoyeur : 5,5 kW × 2, régulation de vitesse progressive à fréquence variable

Levage en spirale : 24 pièces

Diamètre de la vis Φ 70 mm

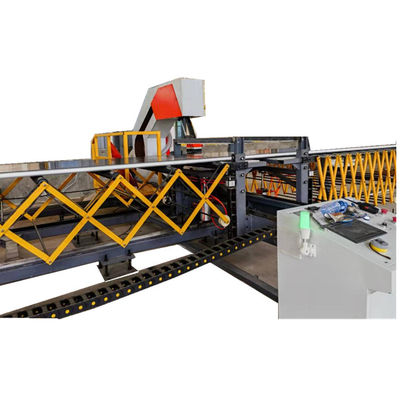

Suivi automatique

et cisaillement

machine

Cette machine se compose d'une base, d'un mécanisme de déplacement longitudinal, d'une machine de découpe et d'un aspirateur. Le cadre de déplacement longitudinal est installé sur le rail de guidage linéaire de la base de la machine et est synchronisé avec le mouvement longitudinal de la machine de stratification grâce à un moteur, un réducteur et un entraînement à vis, et revient rapidement à sa position d'origine après avoir terminé la découpe de la tôle.

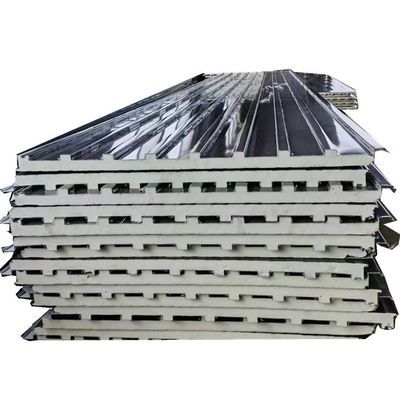

Vérifions maintenant le produit fini et l'effet de chevauchement :
