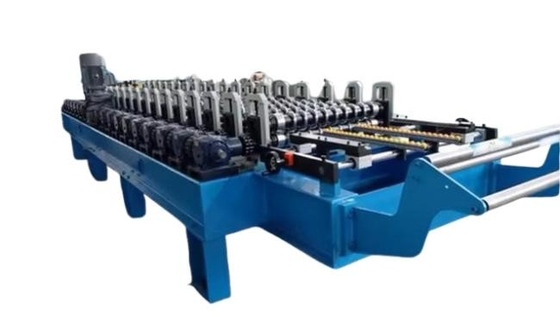

Machine de formage à rouleaux de tôles de toiture en métal ondulé à grande vitesse

Machine à tôles de toiture ondulée à grande vitesse

Une machine à tôles de toiture en métal ondulé à grande vitesse est un équipement industriel conçu pour fabriquer efficacement et rapidement des tôles de toiture en métal ondulé.Ces feuilles sont couramment utilisées dans la construction à des fins de toiture en raison de leur durabilitéLa machine automatise le processus de formage, de découpe et de modélisation des feuilles métalliques dans le profil ondulé souhaité.

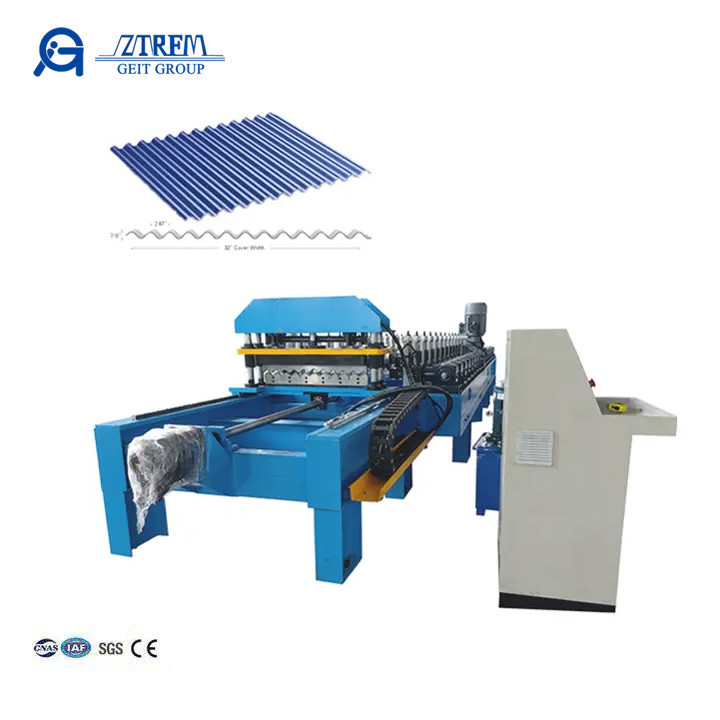

Voici un dessin du profil et le produit fini:

Flux de traitement:
Décoiler→matériau d'alimentation→formage de rouleaux→coupe→réception du produit

Machine à tôles de toiture ondulée à grande vitesse

Appareil d'alimentation
La bobine métallique est introduite dans la machine par un ensemble de rouleaux et de guides pour assurer un processus en douceur et en continu.
1. Utilise des rouleaux en caoutchouc pour protéger la surface des matières premières.
2• Facile réglage pour différentes épaisseurs de matières premières à l'aide de roues manuelles.
3La largeur de la plate-forme est facilement réglable par roue manuelle, avec des roulements intégrés pour protéger les bords de la tôle d'acier.

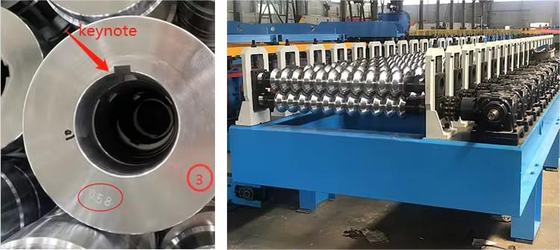

Dispositif de formage de rouleaux
C'est le cœur de la machine, où la feuille de métal est formée en profil ondulé.
1.45# acier, traitement chromé (épaisseur Cr:0.05 mm), anti-corrosion, dureté accrue, bonne dureté chromée épaisse pour une longue durée de vie.
2. Chaque rouleau a un numéro et avec des notes clés, il peut fixer sur l'arbre de façon stable

Dispositif de transmission
La boîte de vitesses est stable et sans défaillance.

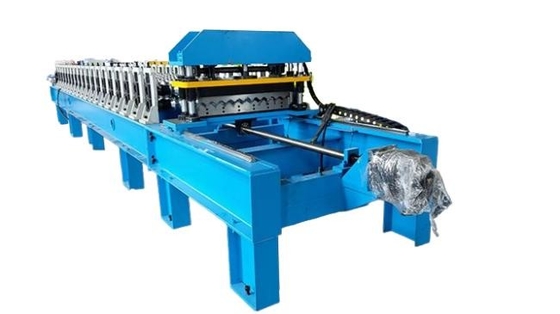

Dispositif de coupe hydraulique

Une fois la tôle ondulée, un mécanisme de coupe est utilisé pour la couper à la longueur souhaitée.
1.Types de travail:servo-moteur hydraulique de coupe de voie de 5,5 kW
2.Méthode de conduite:par type de pilier
3.Puissance du moteur hydraulique:4 kw
4.Matériau de coupe: GB-Cr12 avec traitement thermique
5Tolérance de longueur de coupe ± 10 m/2 mm

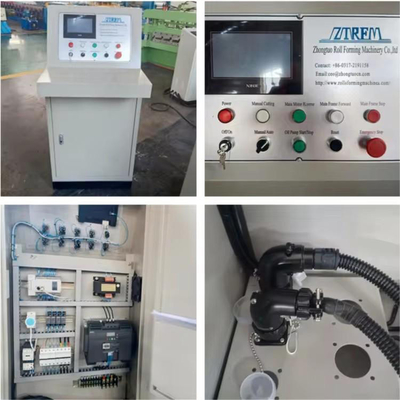

Système de commande PLC
Les machines modernes sont équipées d'un système de contrôle qui permet aux opérateurs de définir des paramètres, de surveiller le processus de production et de procéder aux ajustements nécessaires.Cela peut inclure des fonctionnalités telles que des interfaces tactiles et des contrôleurs logiques programmables (PLC)..
Marque
Marque PLC: Delta
Marque d'onduleur: Delta Basse partie électrique: Schneider
Codificateur: Omron
Fonction:
1- Des bouchons pour l'aviation, facile à installer.
2- Fonctionnement facile et entièrement automatique.
3. Langue de fonctionnement: anglais (provisionné sur mesure)
4.Coassurance nationale, pièces détachées marques Siemens et Schneider

Station hydraulique
7.5kw moteur avec système de refroidissement pour une utilisation prolongée.

Pileur automatique
Transporteur de 3 m

Pileur automatique
6 m empilage automatique
