Machine à feuilles de toiture à vitesse élevée à vitesse rectangulaire à vitesse élevée

Vitesse élevéePlaque de toiture en carreaux de vitrage à étape rectangulaireMachines et appareils

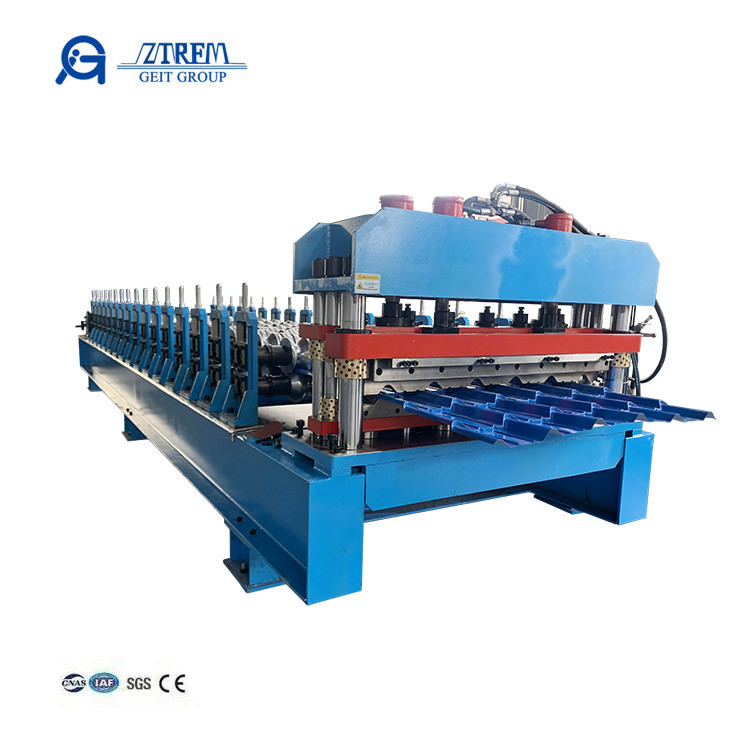

Une machine de formage à rouleaux à vitesse élevée pour les toits de vitrage métallique est un équipement spécialisé utilisé pour la fabrication de carreaux de toits métalliques vitrés.Il traite efficacement les bobines métalliques à travers une série de rouleaux pour former le profil de tuiles désiréLe processus de vitrage ajoute à la fois un attrait esthétique et des propriétés de protection aux carreaux.Cette machine assure une qualité et une productivité constantes dans la production de carreaux de toiture en métal vitré..

Voici un dessin du profil et le produit fini:

Vitesse élevéePlaque de toiture en carreaux de vitrage à étape rectangulaireMachines et appareils

Le flux de travail:

L'avantageVitesse élevéePlaque de toiture en carreaux de vitrage à étape rectangulaireMachines et appareils:
1- Haute vitesse: la boîte de vitesses augmente la vitesse jusqu'à 10 m/min, réduisant ainsi les durées de pressage et de coupe.
2. adopter la découpe de moules, le produit présente des bords de type dentelle, ce qui donne des carreaux esthétiques.
3Le décoiler hydraulique et l'empileur automatique réduisent les besoins en main-d'œuvre pendant le fonctionnement, améliorant l'efficacité.

Décoiler hydraulique
1Capacité: 5 T
2Diamètre de la bobine: 450 à 550 mm
3Diamètre extérieur de la bobine: 1500 mm
4Largeur de bobine: 1250 mm (selon la demande du client)
5Puissance hydraulique: 5,5 kW

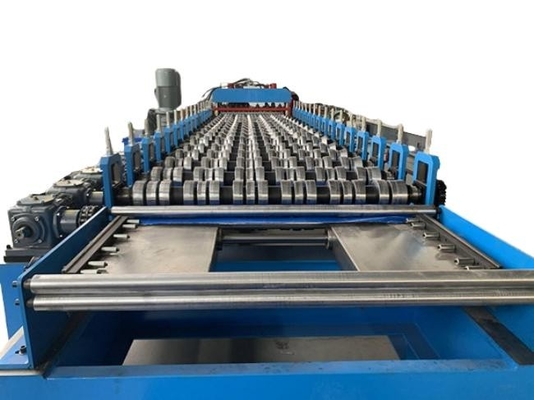

Partie d'alimentation
1- Rouleaux de caoutchouc de protection: protègent la surface des matières premières des dommages.
2• Adaptation pratique des roues à main: facilement adapté pour l'alimentation de différentes épaisseurs de matières premières.
3Largeur réglable de la plateforme: réglage de la largeur de la plateforme à commande manuelle, avec des roulements internes pour protéger les bords de la tôle d'acier.

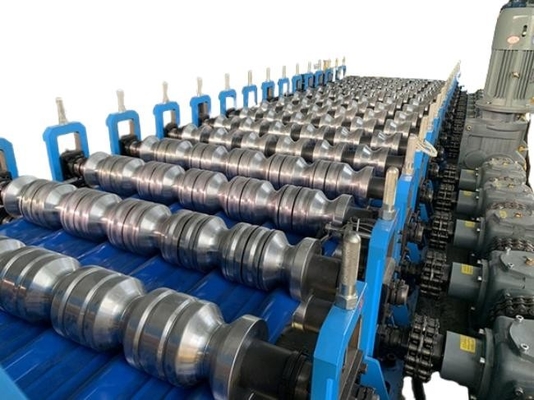

Système de formage des rouleaux
1Matériau des rouleaux: acier 45#, traitement chromé (épaisseur Cr:0.05 mm), anti-corrosion, augmentation de la dureté, assure la précision et une bonne performance d'abrasion.
2- Matériau des arbres: 45# Traitement de manipulation de l'acier, prévenir la déformation et améliorer la dureté
3- 16 stations de formation
4Diamètre des arbres: Φ80 mm
5. Structure de la machine: structure de cadre à arc vertical

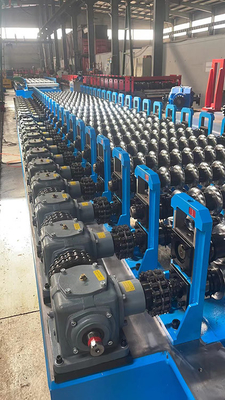

Transmission
1. boîte de vitesses (boîte de vitesses à bielle à l'intérieur)
2Matériau du matériel: 20 Crmnti
3Matériau de la boîte de vitesses: fonte en fer
4Les connexions entre les boîtes de vitesses sont des chaînes.
5La boîte de vitesses se connectera à la station de roulement une par une.
6. Avantage: peut améliorer la vitesse directement après la coupe

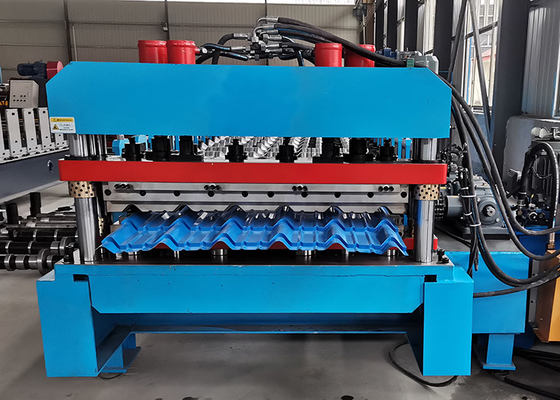

Dispositif de coupe hydraulique
1Matériau de la lame: Cr12, avec traitement d'éteinte
2Puissance hydraulique: 7,5 kW
3Tolérance de coupe: ± 1 mm
4Avec le ventilateur refroidissant la pompe à huile

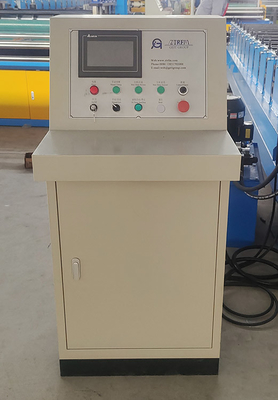

Système de commande PLC
1Système de commande: PLC
2La marque PLC est Delta de Taiwan.
3Marque de convertisseur de fréquence: Delta de Taiwan
4Le codeur est Omron.
5Fonction: contrôle automatique de la longueur et de la quantité
