MPBC etalPles anneauxRle dépôtSIl est chaud.Ml'achine
Les petits profils métalliques ondulés sont durables mais sans poids. En fait, nous travaillons à approfondir la meilleure machine pour produire des machines à tôles de toit ondulées ou ondulées.Très populaire pour la construction du toit et des côtésLes panneaux métalliques ondulés ont récemment gagné une énorme popularité en tant que toiture et revêtement de toit contemporains.
Notre machine de tôles de toiture se compose de décoiler, alimentation et dispositif de nivellement, par cisaillement, système de formage de rouleau, coupe de poste hydraulique, table d'exécution, station hydraulique et PLC ((système de contrôle).Produire des produits standard avec une résistance au rendement allant jusqu'à 450 MPa,Longe ligne de production, bonne forme de profil sur les produits finaux; gain de temps et de main-d'œuvre, ce qui améliore considérablement l'efficacité de la production et convient à la production actuelle.Cette machine est facile à utiliser et fonctionne stable avec une bonne précision.

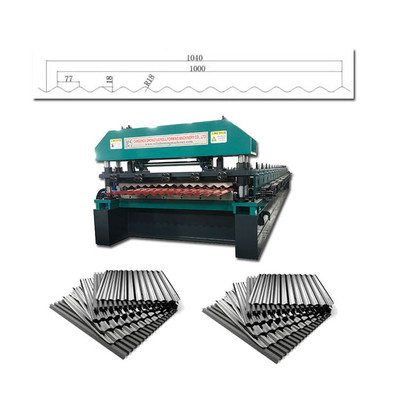

Voici un dessin du profil et le produit fini:
Qu'est-ce qu'une feuille de toiture de panneaux PBC:
Les panneaux PBC peuvent être utilisés à la fois pour les applications de toit et de mur.
MPBC etalPles anneauxRle dépôtSIl est chaud.Ml'achine
Flux de traitement:
Décoiler→matériau d'alimentation→formage de rouleaux→coupe→réception du produit
Technique de toute la ligne:
|
Décoiler manuel de 5 tonnes
|
1.Capacité: 5 tonnes
2.Diamètre de la bobine: réglable entre 450 et 550 mm
3Largeur de la bobine: max 1350 mm
4.Non alimenté, contrôle manuel de la bobine d'acier rétrécissement de l'oreiller intérieur et arrêt
|
|
Précoupeuse manuelle
|
Le pré-coupeur est adapté au remplacement fréquent des équipements de bobine d'acier, à la découpe préalable de la bobine d'acier pour un remplacement facile et pour réduire le gaspillage de la bobine d'acier. |
|

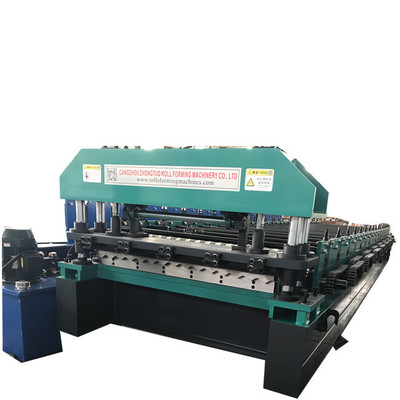

Machine de formage principale
|
1.Cadre principale: structure de poutre H de 400 mm, avec plaque de support centrale en acier soudé de 20 mm d'épaisseur.
2.Station de formation: 24 stations
3Matériau des rouleaux: acier de haute qualité 45#, traitement chromé, qui rend la surface des rouleaux plus lisse, améliore la dureté et prévient l'abrasion, anti-corrosion, augmentation de la durée de vie
4.Matériau de l'arbre: de haute qualité 45#, traitement de tempérage, prévention de la déformation et amélioration de la dureté
5.Diamètre de l'arbre: 80 mm, solide 6.Pouvoir du moteur:7.5kw 7.Vite: 0 à 20 m/min.
8Voltage: 380V, 50HZ, 3P ((Ou sur demande)
9- Transmission: par une double chaîne de 1 pouce, la célèbre marque chinoise HRB
|
|
Appareil de coupe hydraulique
|
1.Matériau de la lame:Gcr12 traitement à l'extinction 2.Tolérance de longueur: ± 1 mm
3- Puissance hydraulique:5.5 kW
4- Avec système de refroidissement par air dans la station hydraulique
5.Fonction de coupe:condition de travail stable et sécuritaire et faible bruit.
6.Connexion des tubes et des fils d'huile: Tous les tubes et tous les fils seront marqués par des chiffres ou des lettres, de façon à ce qu'il soit facile de les connecter pour les nouveaux.
|
|
Système de commande
|
1. Convertisseur de fréquence: Delta
2.Écran: écran tactile
3.PLC marque: Delta
4.Language:chinois et anglais ((Ou à la demande des clients)
5.Codeur: Omron
6. Caractéristique:le système de commande prend en charge l'entrée de plusieurs commandes, il peut répondre aux différents besoins de production
7.Fonctions: contrôle de la longueur de coupe, contrôle de la quantité de coupe et contrôle de la vitesse
|
| La table est épuisée. |
1Longueur: 3 m
2Quantité: deux ensembles
|
| Pièces détachées |
- Boîte à outils: 1 jeu
- Quatre fusibles, deux interrupteurs, deux chaînes.
|
Appareil d'alimentation
La bobine métallique est introduite dans la machine par un ensemble de rouleaux et de guides pour assurer un processus en douceur et en continu.
1. Utilise des rouleaux en caoutchouc pour protéger la surface des matières premières.
2• Facile réglage pour différentes épaisseurs de matières premières à l'aide de roues manuelles.
3La largeur de la plate-forme est facilement réglable par roue manuelle, avec des roulements intégrés pour protéger les bords de la tôle d'acier.

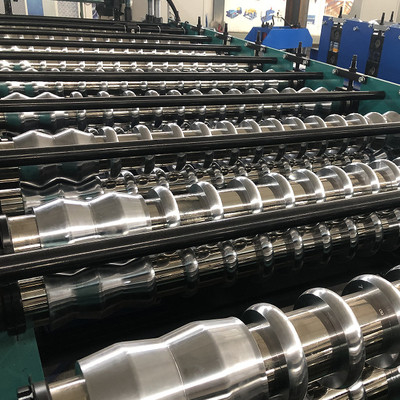

Dispositif de formage de rouleaux
C'est le cœur de la machine, où la feuille de métal est formée en profil ondulé.
1.45# acier, traitement chromé (épaisseur Cr:0.05 mm), anti-corrosion, dureté accrue, bonne dureté chromée épaisse pour une longue durée de vie.
2. Chaque rouleau a un numéro et avec des notes clés, il peut fixer sur l'arbre de façon stable
Dispositif de transmission
La boîte de vitesses est stable et sans défaillance.
Dispositif de coupe hydraulique
Une fois la tôle ondulée, un mécanisme de coupe est utilisé pour la couper à la longueur souhaitée.
1.Types de travail:servo-moteur hydraulique de coupe de voie de 5,5 kW
2.Méthode de conduite:par type de pilier
3.Puissance du moteur hydraulique:4 kw
4.Matériau de coupe: GB-Cr12 avec traitement thermique
5Tolérance de longueur de coupe ± 10 m/2 mm

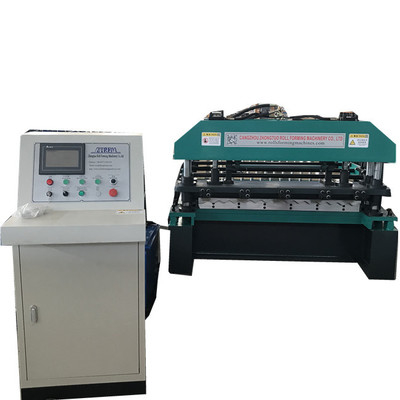

Système de commande PLC
Les machines modernes sont équipées d'un système de contrôle qui permet aux opérateurs de définir des paramètres, de surveiller le processus de production et de procéder aux ajustements nécessaires.Cela peut inclure des fonctionnalités telles que des interfaces tactiles et des contrôleurs logiques programmables (PLC)..
Marque
Marque PLC: Delta
Marque d'onduleur: Delta Basse partie électrique: Schneider
Codificateur: Omron
Fonction:
1- Des bouchons pour l'aviation, facile à installer.
2- Fonctionnement facile et entièrement automatique.
3. Langue de fonctionnement: anglais (provisionné sur mesure)
4.Coassurance nationale, pièces détachées marques Siemens et Schneider
Station hydraulique
7.5kw moteur avec système de refroidissement pour une utilisation prolongée.
Pileur automatique
Transporteur de 3 m
Pileur automatique
6 m empilage automatique
