Machine de formage de tôles de toiture de profilés de boîtes métalliques contrôlée par PLC

MétalB. PourbœufPle rofileRle dépôtSIl est chaud.Rle cochonMl'achine

Les feuilles de toiture à profilés sont actuellement notre produit le plus populaire car elles offrent une alternative moderne à l'ancien style en carton ondulé à un prix très compétitif.Chaque boîte de profil de tôles de toiture prix autour de 6.5USD par mètre.

Quelles feuilles de toiture à profil de boîte?

Les feuilles de toiture à profil de boîte se composent de six profils et de cinq vallées où l'eau coule.deux côtes supplémentaires peuvent être roulées formées dans chaque vallée de la feuille.

Les couvreurs GBR fabriquent des feuilles de toiture à profilés en coil d'acier plat recouvert qui sont traitées par une machine de formage à rouleaux.

Le profilé de boîte est une alternative moderne aux tôles ondulées, dont la largeur effective de couverture est de 1000 mm.Il a également une rainure capillaire sur un bord qui élimine la nécessité d'utiliser des bandes d'étanchéité et est à l'épreuve de.

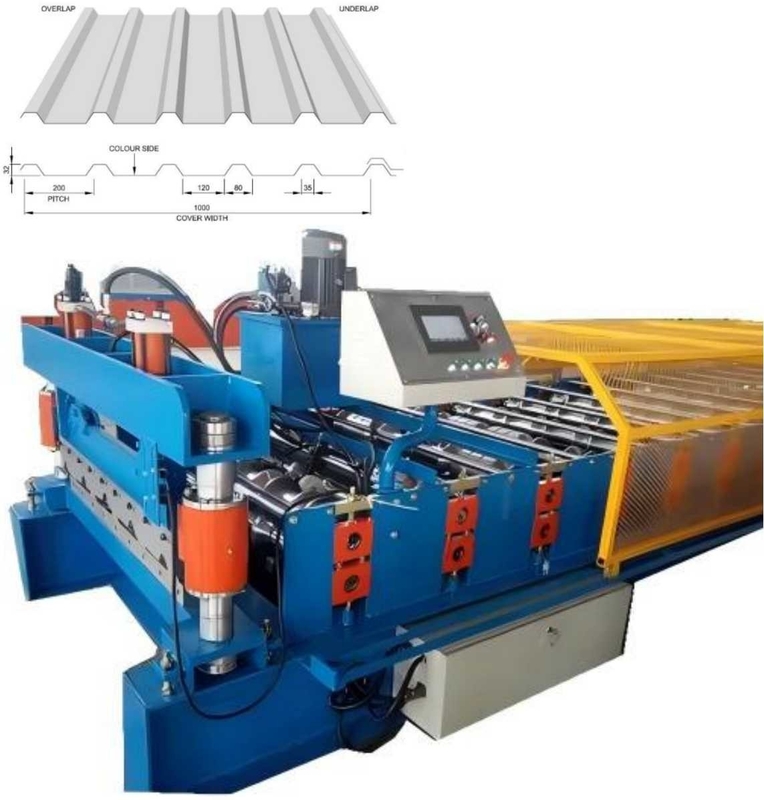

Je vous en prie.sontprofil de dessin et produit finis:

Mise en page de la machine de laminage de tôle de toiture à profil de boîte métallique

Décodage Œuvrer Œuvrer Œuvrer Œuvrer Œuvrer Œuvrer

MétalB. PourbœufPle rofileRle dépôtSIl est chaud.Rle cochonMl'achine

Décoiler hydraulique automatique

Le décoiler hydraulique permet un changement rapide de coil d'acier avec un minimum de travail manuel.Le découler est alimenté par un système de rétroaction qui assure le rouleau précédent n'est pas nécessaire pour tourner la bobineEt le découler tournera au besoin pour réduire le risque de surcouler.

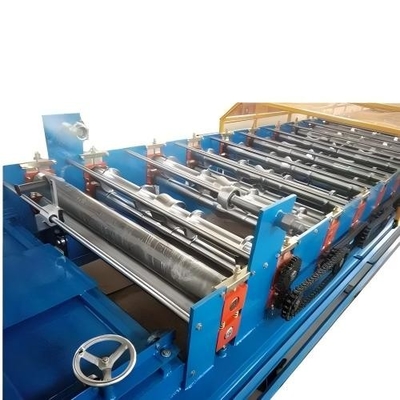

Machine à former des rouleaux

Matériau de bobine: IG, PPGI, SS, HR, CR. 235 à 550 MPA

Plage d'épaisseur: 0,2 à 0,8 mm

Vitesse de ligne: 15 à 20 m/min

Puissance du moteur principal: 7,5 kW

Voltage de la machine, fréquence, phase:440 V, 50 Hz, 3 phases

Station de roulement: 20 stations

Matériau du rouleau: ASTM 1045 surface chromée avec dureté 58-62 degrés, CNC,

Diamètre de l'arbre: ¢76 mm Matériau: ASTM1045 avec éteinture et trempage

Transmission: par chaîne

Le cadre de base de la machine adopte l'acier de soudage à faisceau H

Colonne chromée à la machine comme support

Afin d'éviter les accidents, toute la partie de conduite adopte un protecteur

Unité de coupe

Type de coupe: hydraulique, raccordé à l'unité hydraulique de perforation

Puissance de coupe par moteur hydraulique de 5,5 kWAC

Pression de travail hydraulique: 12 à 16 MPa

Coupe après moulage: couper la feuille avant le moulage du rouleau à la longueur requise

Le mouvement de coupe: la pièce formant le rouleau est non-stop lors de la coupe

Matériau de la lame:Cr12 avec traitement thermique

Mesure de la longueur: Mesure automatique de la longueur du codeur, marque: Omron

Tolérance de longueur: +/- 1,5 mm par pièce du produit final

Boîte contrôlée

Réglage programmable des dimensions du profil: à fournir

Unité de coupe programmable, de différentes longueurs dans un cycle de programmation sans restriction quantitative (sans arrêter l'équipement d'exploitation)

Arrêt automatique de l'équipement après l'achèvement du programme de coupe

Langue du système d'exploitation: anglais et chinois.

Voltage, fréquence, phase: 415 V, 50 Hz, 3 phases

L'inexactitude de la longueur peut être facilement corrigée.

Panneau de commande: interrupteur à bouton et écran tactile

Unité de longueur: millimètre (commuté sur le tableau de bord)
