RPl'anneauPle rofileRle cochonMl'achine
Comme son nom l'indique,la série de rouleaux de panneaux R est principalement utilisée pour fabriquer des panneaux R,l'un des panneaux métalliques de revêtement et de toiture les plus couramment utilisés sur les bâtiments commerciaux en acier.Effectuer un contrôle de qualité strict sur l'ensemble du processus de fabrication"Changzhou ZTRFM International Co., Ltd. offre des machines de formage de rouleaux R de haute qualité avec différents choix de spécifications à des prix avantageux.N'hésitez pas à nous contacter à tout moment pour plus d'informations sur la machine panneau de revêtement.

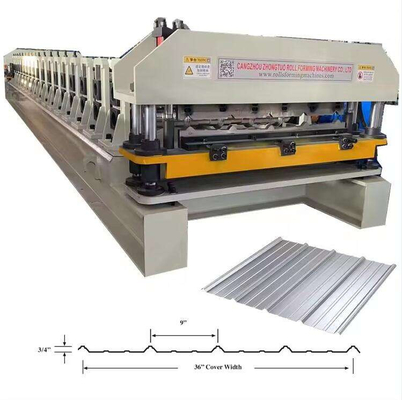

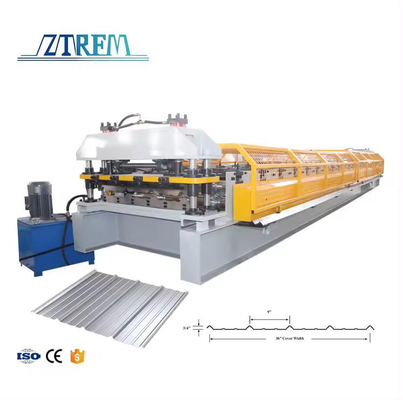

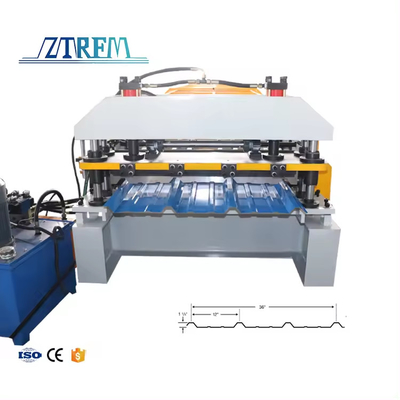

Voici un dessin du profil et le produit fini:
Flux de traitement
Décodage → Entrée de la matière dans la machine →Formation de rouleaux → Coupe automatique →Tableau de réception des produits
RPl'anneauPle rofileRle cochonMl'achine
| Cadre de la machine |
Structure de faisceau H de 350 mm, avec plaque de support centrale en acier soudé de 20 mm. |
|
Matériau des rouleaux
|
Acier forgé de haute qualité 45# |
| Traitement chromé (épaisseur du chrome:0.05 mm), rendent la surface des rouleaux plus lisse, améliorent la dureté et préviennent l'abrasion, anti corrosion augmentation de la durée de vie |
|
Stations de formage
|
Station à rouleaux de la couche supérieure 18 |
| Type de laminage: concept de conception de laminage séparé, il peut libérer la contrainte interne des feuilles, puis la feuille sera en bonne forme et de haute précision. |
| Diamètre des puits |
Φ80 mm solide |
| Matériau des puits |
de haute qualité 45#, avec traitement thermique |
| Vitesse de formage |
0 à 25 m/min |
| la tension |
380V/50HZ/3P (selon la demande) |
| Mode de transmission |
Par une chaîne d'un pouce |
| Moteur principal |
7.5 kW |
| Matériau de coupe de lame |
Traitement à l'extinction Gcr12 |
| Type de coupe |
coupe de poteaux hydrauliques |
| Méthode de conduite |
Par type de pilier Bouteille |
Affichage des produits
5T décollage manuel gratuit
Capacité: 5 tonnes
Diamètre intérieur de la bobine: 450-550 mm Largeur d'alimentation: max 1220 mm Structure: soudé par les plaques d'acier et la barre profilée.
Le rétrécissement et l'expansion du noyau sont effectués manuellement, avec freinage manuel.
Appareil d'alimentation
1Les roues manuelles des deux côtés peuvent être utilisées pour régler la largeur d'alimentation.
2Quatre rouleaux en acier inoxydable permettent au matériau de pénétrer en douceur dans la machine et empêchent les rayures sur la surface du matériau.
3Il y a trois rangées de rouleaux en plastique orange qui peuvent faire entrer la bobine d'acier dans la machine sans problème.

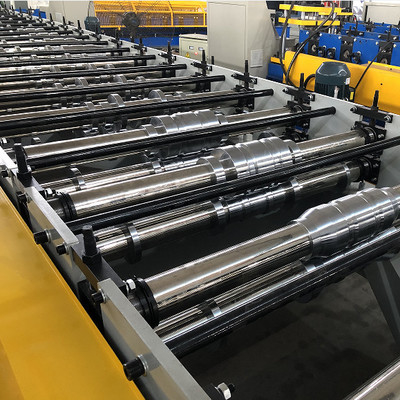

Appareil de formage et de transmission de rouleaux
1. rouleaux épais chromés bonne dureté pour une longue durée de vie.
2. Chaque rouleau a un numéro et avec des notes clés, il peut fixer sur l'arbre de façon stable
3. engrenage et double chaîne, stable

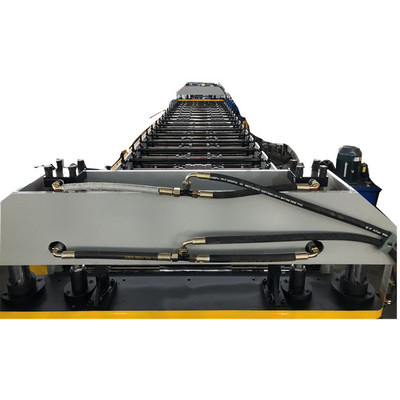

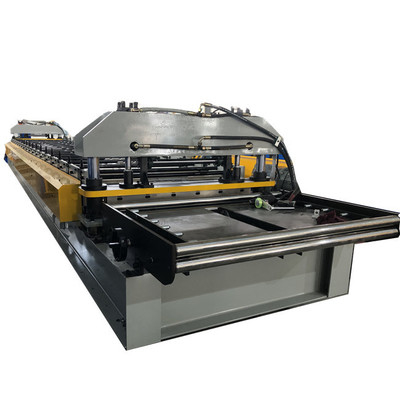

Dispositif de coupe hydraulique
Nous utilisons quatre piliers de coupe structure du système, il peut s'assurer la coupe stable
Système de commande PLC
Marque PLC:Delta (Taiwan) PLC, et le transducteur et l'écran tactile
● Marque du codeur: Omron
● Composants électriques: Schneider
●Language d'exploitation: anglais et chinois ((ou selon la demande) Vous pouvez définir les commandes sur cette partie,en changeant la longueur et la quantité du produit,c'est
C'est très facile à utiliser, et il y a des prises d'aviation pour faciliter l'installation de la machine.
Station hydraulique
● Moteur hydraulique de station: 5,5 kW
● huile hydraulique: 46# huile hydraulique
● Composants principaux:Un ensemble de réservoirs hydrauliques, un ensemble de
une pompe à huile hydraulique, deux tuyaux hydrauliques et une vanne électromagnétique
