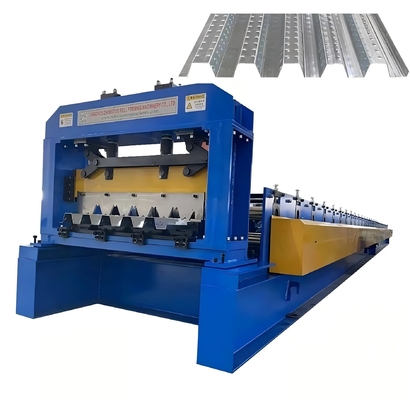

Machine de formage à rouleaux de toit en métal de type B avec un rapport résistance/poids élevé

Machine de formage à rouleaux pour toits métalliques de type B

Les profils de pont B sont des ponts de toit structurels de 1,5 pouce de profondeur qui fournissent à la fois une charge verticale et une capacité de cisaillement du diaphragme.Les larges côtes font du profil un substrat structurel idéal pour soutenir uniformément les systèmes de toiture appliqués sur le dessus du pontLes profils de type B sont généralement utilisés pour des conditions d'envergure de 10 pieds ou moins.

Le pont B est une section de toit à côtes large et profonde de 1 1⁄2 ̊ qui fournit une surface de support pour divers types de matériaux de toiture.Il est utilisé comme élément secondaire de la structure pour assurer la répartition latérale de la force sur les systèmes de résistance verticale de la structureLa largeur de couverture standard est de 36 ′′ avec une finition galvanisée ou peinte.

Wchapeau est typeB. Pourle toit le pont?

Le pont B est de loin le pont de toit le plus utilisé pour les nouveaux projets de construction.Comparé aux terrasses de type A et aux terrasses de type FComme pour tous les produits en acier, plus la section est légère, plus elle est économique.Et puisque les ponts de toit de type B peuvent supporter des charges plus élevées à des portées plus longues que les ponts A et FEn effet, les supports en acier situés en dessous du pont métallique peuvent être plus éloignés l'un de l'autre.

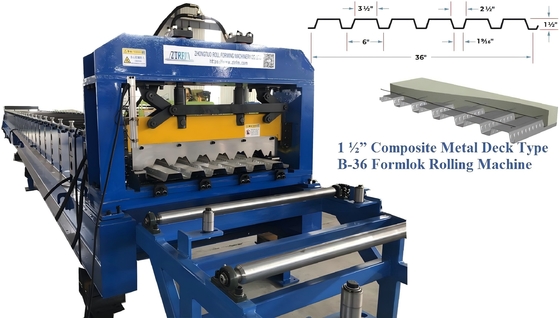

Voici un pont B standard pour votre référence:

Comme mentionné précédemment, le pont de type B est le pont de toit le plus couramment utilisé pour les nouveaux projets de construction.Les toits de type B présentent un rapport résistance/poids plus élevéÉtant donné que les supports en acier peuvent être plus éloignés des ponts de type B, les propriétaires de bâtiments peuvent économiser de l'argent en achetant moins de supports.

Le pont de type B est un pont de toit à côtes larges idéal pour un large éventail d'applications

procédé de travail de la machine de formage de revêtements de sol galvanisés

Décoiler forme ciseau recevoir produit final

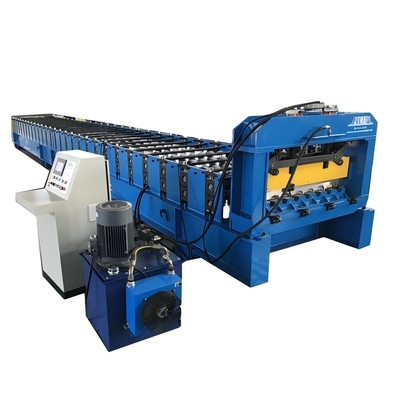

Machine de formage à rouleaux pour toits métalliques de type B

Principaux paramètres techniques des machines de laminage pour revêtement de toiture de pont B:

1) Structure: acier 500H soudé avec plaque centrale de 25 mm

2) Puissance principale: moteurs Siemens de 30 kW

3) Stations de formage:36 stations

4) Mode de conduite:1.0′′ à double rangée à chaîne

5) Diamètre de l'arbre: 80 mm

6) Vitesse maximale de roulement: 12 à 15 m/min

7) Épaisseur: 0,5-1,5 mm en acier galvanisé ou en tôle repeinte,G550Mpa

8) Largeur du matériau: sur demande

9) Matériau du rouleau:polie et recouverte de chrome, surface de 0,05 mm

10) Matériau du moule de lame:Cr12, éteint à 58-62°C

11) Mode de coupe:coupe hydraulique du moule (arrêt de coupe)

12) Tolérance de coupe de longueur: +/-1,0 mm

13) Pression hydraulique: 16 MPa

14) Puissance hydraulique:5.5 kW

15) Système de commande par ordinateur:commande PLC de Taiwan

16) Le codeur Omron mesure la longueur,fabriqué au Japon

17) Besoin électrique: 380 V, 50 Hz, 3 Ph

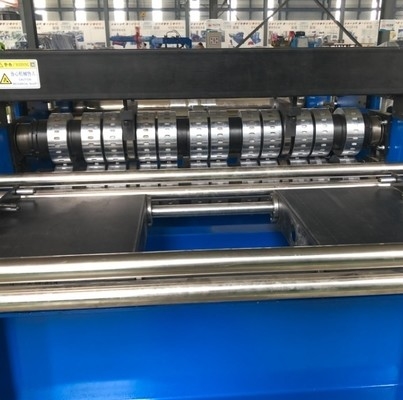

Appareil d'alimentation

1Il y a 2 rouleaux au dispositif d'alimentation, qui peuvent être tournés pour réduire le frottement de l'alimentation et éviter les rayures sur la surface du matériau.

2Les rouleaux en acier inoxydable à contact permettent au matériau de pénétrer dans la machine en douceur et empêchent les rayures sur la surface du matériau.

3Avec une roue à main pour régler la largeur d'alimentation, rendant l'alimentation plus précise.

Dispositif de formage de rouleaux

Pour l'arbre et les rouleaux, ZHONGTUO utilise normalement des rouleaux à arbre très résistant et de grand diamètre avec engrenage à l'intérieur, pour une vitesse plus élevée et un meilleur effet de roulement.

Rouleaux de machines à former des revêtements de sol galvanisés

Comparé aux rouleaux normaux, ce nouveau modèle de rouleau s'éteint deux fois et prolonge le temps de traitement thermique.

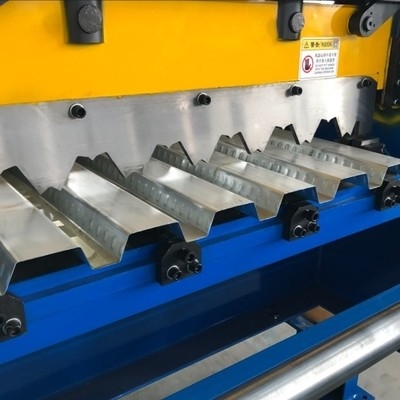

Pièces de cisaillement de la machine de formage des revêtements de sol galvanisés

Cette machine de formage de revêtement de sol galvanisé adopte la dernière technologie.

Vous pouvez le voir sur l'image suivante: la lame est soutenue par quatre piliers.

De plus, nous améliorons le côté intérieur du pilier au minimum de frottement pour prolonger sa durée de vie de 3 à 5 ans.

la lame est fixée contre la poutre au lieu d'être fixée directement sur la poutre.

Normalement, la lame est fixée sur la poutre avec des vis, de sorte que les trous de vis supportent toute la pression et la rétroaction.

Dans cette nouvelle machine de formage de revêtements de sol galvanisés, le faisceau partagera plus de pression et de rétroactivité.

Il sera donc plus stable et sa durée de vie sera prolongée d'environ 3 à 5 ans.

Système de commande PLC

Marque PLC:Delta (Taiwan) PLC, et le transducteur et l'écran tactile

● Marque du codeur: Omron

● Composants électriques: Schneider

●Language d'exploitation: anglais et chinois ((ou selon la demande) Vous pouvez définir les commandes sur cette partie,en changeant la longueur et la quantité du produit,c'est

C'est très facile à utiliser, et il y a des prises d'aviation pour faciliter l'installation de la machine.

Station hydraulique

● Moteur hydraulique de station: 5,5 kW

● huile hydraulique: 46# huile hydraulique

● Composants principaux:Un ensemble de réservoirs hydrauliques, un ensemble de

une pompe à huile hydraulique, deux tuyaux hydrauliques et une vanne électromagnétique
