Machine de formage de planchers métalliques
La machine de formage de revêtements de sol en métal est conçue pour fabriquer des revêtements de revêtements en métal en lots et entièrement aromatiquement.
La machine de laminage de toit en métal, une merveille industrielle avancée offerte par ZTRFM Forming.Ce dispositif de pointe est méticuleusement conçu pour la production efficace de toits en métal de haute qualité.La machine de laminage de toiture en métal dispose d'une technologie de formage de rouleaux de pointe qui façonne sans effort des feuilles métalliques en profils de toiture précis et uniformes.Ses opérations automatisées assurent des résultats cohérents et précis, optimisant l'efficacité de la production et réduisant les coûts de main-d'œuvre. Cette machine offre une polyvalence dans la création de différentes tailles et conceptions de toits métalliques,répondre aux divers besoins de construction et aux spécifications du projetSa précision technique et ses systèmes de contrôle avancés en font un outil indispensable pour les fabricants qui cherchent à fournir des toits métalliques fiables et durables pour les usines commerciales, industrielles,et bâtiments résidentiels.
C' est quoi, le toit métallique?
Les terrasses de toiture en métal sont disponibles dans une variété de types, y compris la côte étroite, la côte intermédiaire, la côte large et la côte profonde,et sont utilisés pour soutenir l'isolation ou le béton léger et la membrane imperméable d'un toitNotre terrasse de toiture en métal est utilisée comme fondement pour les systèmes de terrasse en acier plat, en acier en pente et en arc en raison de leur rapport haute résistance-poids du rapport acier.Les produits de toiture métalliques agissent seuls pour transférer des charges horizontales et verticales dans le cadre du bâtimentCes toits métalliques peuvent être laissés exposés pour les conceptions de plafond ouverts ou fabriqués avec des perforations acoustiques ajoutées.Les terrasses de toiture métalliques sont connues pour fournir une surface de travail solide pour l'installation d'isolation, résistant aux intempéries, et matériaux de toiture.

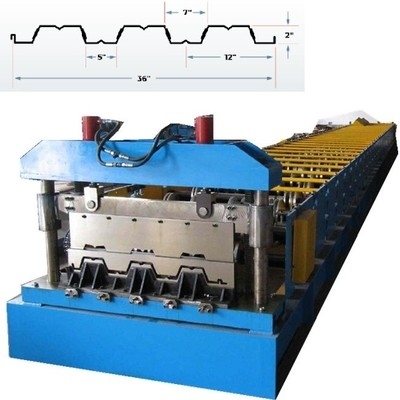

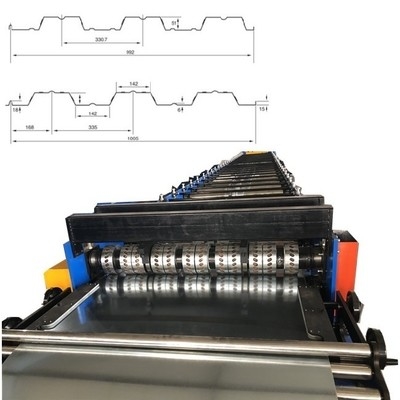

H estVoici le profil du dessin pour votre référence:
Machines à former des planchers métalliques:

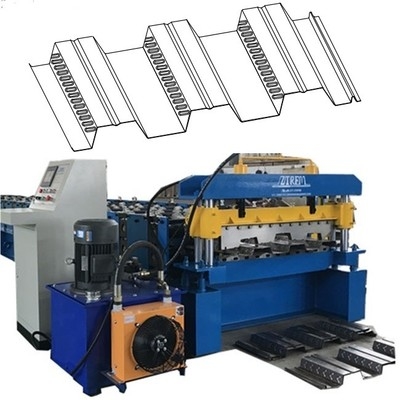

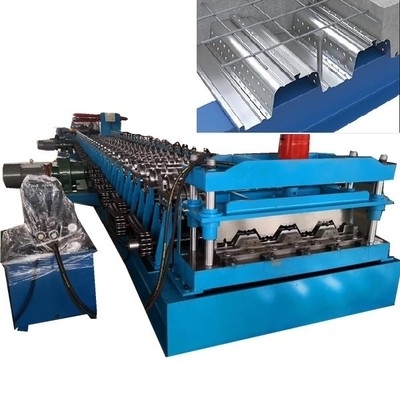

Machine de formage de planchers métalliques
Avantages de la machine de formage de plancher métallique:

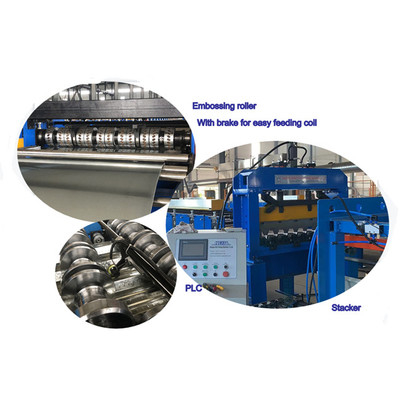

1.Adoptez un arbre solide de 85-95 mm et un acier en forme de H comme cadre inférieur, de sorte que la machine puisse résister à la production à long terme sans déformation de la machine, assurant ainsi une longue durée de vie de la machine;Pour les rouleaux en relief métallique, nous utilisons l'arbre de 120 mm de diamètre fort, pendant ce temps avec la conception de la note principale.
2Les rouleaux sont traités par des machines-outils CNC pour assurer la précision des rouleaux, et donc la précision du pont final.Nous concevons avec le système de freinage et puis vous pouvez alimenter la bobine facilement et assurez-vous que la gravure est belle la précise.
3.Notre cadre de lame coupée est soulagé de stress pour s'assurer qu'il ne se déforme pas pendant la production à long terme et rend le produit final lisse.
4Les planches en acier sont plates, haute précision à 1 mm, et la largeur effective est contrôlée à 5 mm; lors du cisaillement, il y aura une certaine perte de bobine.
5.Utiliser un système d'exploitation Mitsubishi ou Siemens avec des performances stables, un fonctionnement simple, tant que la longueur et la quantité d'entrée sont produites automatiquement par la machine,et la tolérance de longueur de coupe est inférieure à ± 2 mm
6La vitesse de formage peut atteindre 8-12 mètres par minute.
7La machine pèse environ 15 à 18 tonnes.
8Nos outils utilisent des couteaux à double tranchant. Les deux lames inférieures sont les mêmes que la version, et la plus haute a de nombreuses scies pour s'assurer que la coupe ne soit pas déformée,mais il y aura une petite quantité de déchets.
9.Combiné avec la section de glissement de l'extrémité de l'œil, il est plus stable que la structure de la colonne de guidage
10.Il y a un dispositif d'engrenage sur le côté, avec tension gauche et droite, pour empêcher la chaîne de se desserrer en raison d'une utilisation à long terme
11.La machine est équipée d'un dispositif d'embrayage pour éviter la puissance principale de l'arbre trop rapide au port d'alimentation, mais les roues arrière ont une résistance et provoquent le matériau est inégale

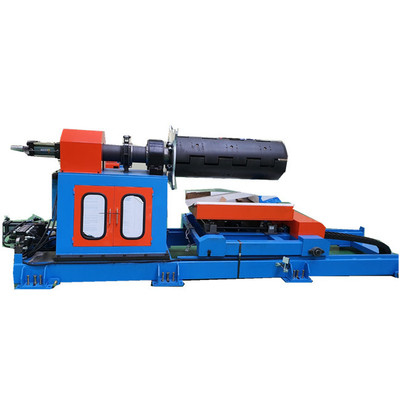

Décoiler
| Le type |
Type manuel (standard) |
Type hydraulique(option) |
| Une photo |
|
|
| Largeur |
1250 mm |
Unité de mesure |
| Capacité |
Maximum 5 tonnes |
De 5 à 15 tonnes |
| Diamètre intérieur |
φ508 à 610 mm |
φ508 à 610 mm |
| Diamètre extérieur |
φ1500 mm |
φ1800 mm |
formage de rouleaux
| Nom de l'article |
Détails des paramètres |
| Matériau de transformation |
IG et IGP |
| Épaisseur du matériau |
0.25 à 0.8 mm |
| Cadre de la machine |
L'acier 360#H, Adopter le soudage en ligne diagonale, la mesure de l'instrument de nivellement pour s'assurer que le cadre final est de haute précision |
| Panneau de bordure des machines |
| type de plaque |
Type de pilier (option) |
| |
|
| Épaisseur de la plaque:20 mm |
Épaisseur du pilier: 30 mm |
| Peinture:peinture normale |
Peinture: chromé |
|
| Stations de formage |
20 à 38 stations (selon les profils) |
| Machines à rouleaux |
Acier forgé de haute qualité n° 45, chromé dur plaqué d'une épaisseur de 0,05 mm
Méthode de traitement: découpe - perçage - recuit CNC - éteinture - recuit CNC - chromage |
| Arbre de la machine |
φ80-90 mm en acier de haute protection n°45 après traitement, |
| Dispositifs d'écartement |
Machines à latéraux à commande numérique |
| Rameaux de machines |
L'appareil doit être équipé d'un système de freinage de freinage de type "S" (ou "S") et d'un système de freinage de type "S" (ou "S"). |
| Système de conduite |
Chaîne ou boîte de vitesses de 2 pouces (en option) |
| Puissance de la machine |
15kw-22kw (selon les profils) |
| Vitesse de fonctionnement de la machine |
8 à 12 m/min ou 10 à 30 m/min (en option) |
| Type de réglage de la machine |
Après l'installation de la machine, nous allons le tester nous-mêmes, comparer avec le dessin de profil, la différence est contrôlée en 0.5mm |
Coupe
| Le type |
type de roulement coulissant |
| Matériau de la lame |
Cr12mov éteinture et broyage |
| Traitement des images |
le cadre inférieur entier est broyé pour une haute précision |
| Traitement des lames |
coupe de fil-électrode, mais le balde supérieur ne peut pas être droit. c'est la technologie |
| Travailler |
Type hydraulique |
Je suis un stacker.
| Le type |
Le manuel |
Automobile(option) |
| Longueur |
1.5m à 2m |
6 m ou 12 m |
PLC
| Titre principal |
Détails des paramètres |
| PLC |
Delta (standard) ou selon votre demande |
| Invertisseur |
Marque chinoise (standard) ou selon votre demande |
| Écran tactile |
Mcgs (standard) ou selon votre demande |
| Encodeur |
Marque chinoise (standard) ou selon votre demande |
| Voltage/HZ/phase |
380v/50-60hz/phase trois |
Pompes hydrauliques:
| Titre principal |
Détails des paramètres |
| Moteur |
3kw Chine marque ou selon votre demande |
| Pompes |
Marque chinoise ou selon votre demande |
| Valve électromagnétique |
Marque chinoise ou selon votre demande |
| Système de refroidissement |
Ventilateur de refroidissement |
