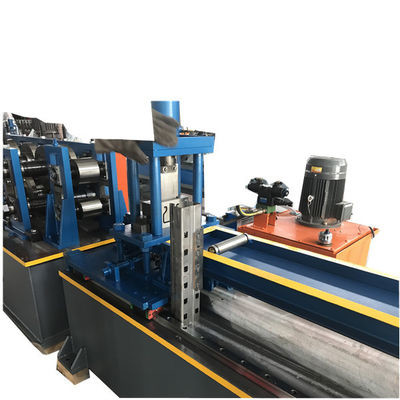

Machines de formage de rouleaux verticaux lourds pour étagère d'entrepôt
Notre machine peut produire des tailles et des épaisseurs différentes pour la verticale légère et la verticale lourde, haute précision dans les trous et la longueur. Nous soutenons également la personnalisation.
Il existe trois types d'étagères: les étagères légères, les étagères moyennes et les étagères lourdes.
Paramètres de la colonne de l'étagère légère: hauteur 2m, 38*38 (mm), poids de chaque couche: 100kg-150kg;
La spécification de colonne de l'étagère en stratifié de taille moyenne est de 80*40 (mm) et chaque couche peut supporter 200-250KG. Hauteur de colonne 2m;
Étagères de stockage lourdes: Ces étagères n'ont généralement pas de spécifications standard et les spécifications des colonnes sont conçues en fonction des besoins du client.
Notre machine peut produire des tailles et des épaisseurs différentes pour les lignes verticales légères et lourdes.
La composition et l'image de l'étagère finie:
Les dessins du profil du droit:

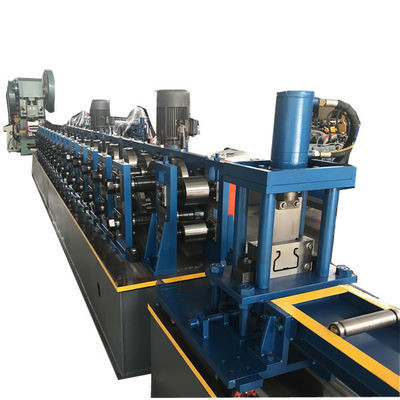

La disposition de l'ensemble de la chaîne de production:
Machines de formage de rouleaux verticaux lourds pour étagère d'entrepôt
Les principales spécifications techniques:
1. Décoiler hydraulique: capacité 5 tonnes (support personnalisation)
27 rouleaux, 3 vers le haut, 4 vers le bas.
3.machine à percer: marque Yangli, pneumatique, 80 tonnes, avec servo-alimentateur
4. machine à former des rouleaux:
- 16 stations à rouleaux
- Matériau du rouleau:Cr12 avec traitement d'éteinte
- Diamètre de l'arbre de 70 mm
- Matériau de l'arbre: acier 45#
- Puissance du moteur principal: 11 kW*2 ensembles
- Transmission:par chaîne (en option engrenage et boîte de vitesses)
- Système de coupe:Système de coupe hydraulique,pas de déchets
- Puissance hydraulique:5.5 kW
- Tolérance de longueur de coupe: +/- 0,5 mm
5Table de course: 6 mètres
6Système de commande:Système PLC,marque DELTA ou marque Siemens
Le produit fini:
Machines apparentées:
| Éléments de la machine de formage à rouleaux de plateaux sélectifs |
| 1 |
Décoiler hydraulique |
1 série |
| 2 |
Système de perçage |
1 série |
| 3 |
Appareils de détection des gaz |
1 série |
| 4 |
Machine de nivellement |
1 série |
| 5 |
Formage de rouleaux |
1 série |
| 6 |
Coupe hydraulique |
1 série |
| 7 |
Système de commande PLC |
1 série |
| 8 |
Station hydraulique |
1 série |
| 9 |
Tableau de sortie (sans alimentation) |
1 série |
|

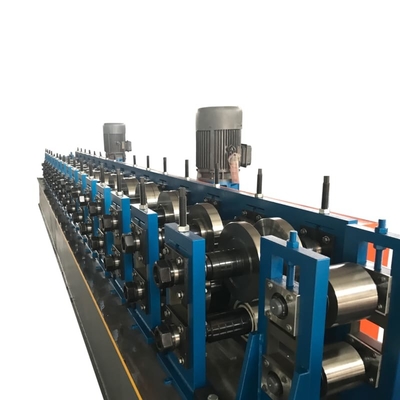

La machine de formage principale:
1) étapes de formage: 18 étapes
2) Diamètre extérieur: 70 mm
3) Cadre de la machine (type): cadre d'arche commémorative, Épaisseur du cadre d'arche commémorative: 30 mm
4) Informations sur le rouleau:
A. Matière première: GCr12MoV
B. degré d'éteinte: 56 à 58°C
5) Matériau de l'arbre: acier 45° traité thermiquement et chrome dur plaqué à la surface
6) Puissance du moteur principal: 18,5 kW, ratio du réducteur: 1:14,
Type de réducteur: réducteur durci
7) Avec un dispositif de refroidissement
|
