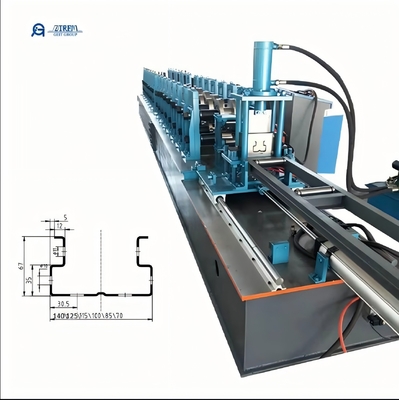

Système de rack en acier à profil de support à charge lourde, machine de formage de rouleaux

Système de rack en acier à profil de support à charge lourde, machine de formage de rouleaux

Les racks verticaux (également appelés racks ou colonnes verticales) varient en taille et en conception en fonction de la capacité de charge et des styles.Type C spécial pour la capacité lourde. Des trous (conception de goutte à goutte) et des fentes sont percés pendant la production afin que les poutres de charge puissent être montées dans les supports verticaux.

La machine de formage de rouleaux de rack de palettes est conçue pour fabriquer le rouleau vertical en lot entièrement automatiquement.Les montants de service réguliers sont construits en acier à 16 calibres avec unLes montants de charge lourds sont constitués d'une construction en acier de 14 calibres d'une capacité de 23 300 lb. (capacités régulières et lourdes basées sur l'espacement maximal des étagères de 36 pouces).Les appuis verticaux utilisent une conception de boulon ensemble pour un remplacement facile des composants. Les poutres peuvent être ajustées tous les 2′′. Rack vertical ((également appelés poutres ou colonnes verticales) varient en taille et la conception dépend de la capacité de charge et les styles.Forme C (capacité moyenne), Type C spécial pour la capacité lourde. Les trous (conception de goutte à goutte) et les fentes sont percés pendant la production afin que les poutres de charge puissent être montées dans les supports verticaux.L'épaisseur des racks verticaux lourds jusqu'à 2.5 mm.

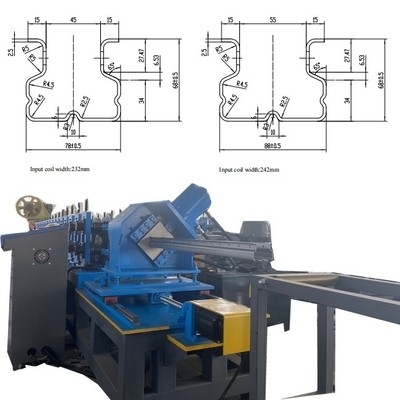

Voici quelques profils de dessin pour votre référence:

Wdébit de travail

Système de rack en acier à profil de support à charge lourde, machine de formage de rouleaux

MParamètres de l'ain

Description du produit

Décoiler hydraulique

1Il a de l'énergie, il peut fonctionner automatiquement.
2. Ajustez automatiquement le décoiler pour qu'il s'adapte à la bobine en fonction du diamètre de la bobine
3. avec système de freinage pneumatique
4. Avec bras de presse pour empêcher la bobine de perdre
5Avec capteur de vitesse pour correspondre à la vitesse de la ligne entière.
6. rouleaux de nivellement: vers le haut 3 + vers le bas 4

Machines à perforer
Pression: 63 tonnes
Marque: Marque Yangli, Chine
Vitesse: 60 fois/minute
dispositif d'alimentation servo installé sur la machine à perforer

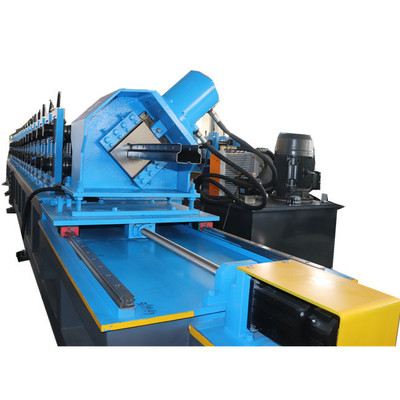

Mmachine à former:
station de roulement:19 lignes
diamètre de l'arbre: 70 mm
matériau de l'arbre: 45#, traitement de trempage
matériau des rouleaux: GCr15, Cr12 éteint
structure de la machine: structure de la voûte
cadre de base: plaque d'acier soudée, structure de boîte
Transmission par chaînes
puissance du moteur principal: 11kw+11kw
type de coupe: coupe hydraulique
puissance de la station hydraulique: 5,5 kW

Armoire de commande électrique PLC
PLC, fréquence: marque Delta/marque Simens
pièce électrique basse pression: marque renommée
codeur: marque Omron
