Machine de formage de rouleaux de rayonnages pour entrepôt de supermarchés

Machines de formage de rouleaux à étagère

Conception d'une machine de formage de rouleaux pour étagères en acier galvanisé destinée à la fabrication d'étagères de rangement, d'étagères de stockage, de postes verticaux et de racks de stockage de supermarchés

Cadre de rack personnalisé

Dessin de cadre de rack personnalisé

dessin de la barre de rack de section

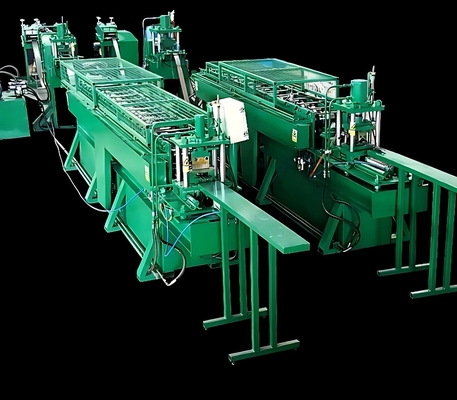

Processus de la chaîne de production des étagères

Législateur de décoiler 2 en 1 →Servo-alimentateur→ Dispositif de guidage → Punch hydraulique → machine de formage de rouleaux →dispositif de cisaillement (y compris le couteau)→ étagère de produit fini

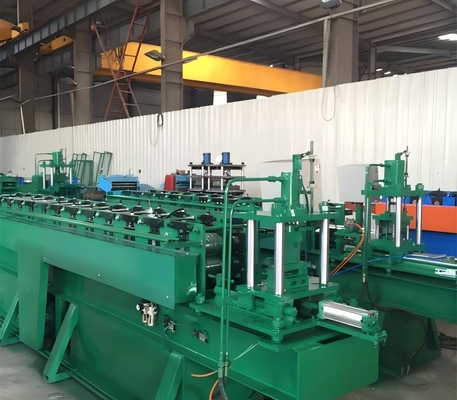

Machines de formage de rouleaux à étagère

Liste des machines

2 en 1 Décoiler le redresseur

1, Type Expansion manuelle

2, Paramètre

1) Décharge passive

2) Poids de la bobine:< 2 T

3) D. intérieure de la bobine: φ450 mm-φ530 mm

4) largeur max. 200 mm

5) Épaisseur.0.4-1.6 mm

6) Rouleau de redressement: 7 pièces

7) Le pouvoir.1.5 kW

Servo-alimentateur
3.1 Largeur maximale d'alimentation:200 mm
3.2 Épaisseur d'alimentation: 0,4-1,6 mm

3.3 moteur, 0,85 kW ((Yaskawa)

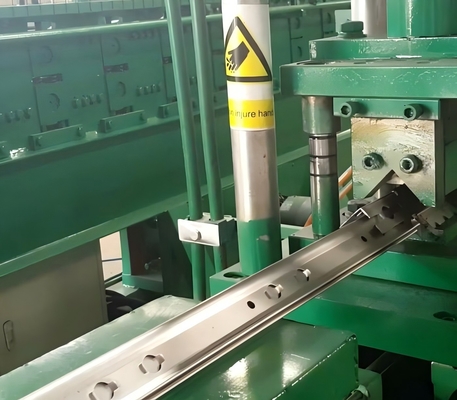

Système hydraulique de perforation de trous

3.1 Fonction:Fracture hydraulique par perforation
3.2 Structure: réglage de la longueur, mesure automatique de la longueur, positionnement automatique jusqu'à la distance définie, action d'arrêt, matrice de perçage à cylindre hydraulique, arrêt automatique par estampage.
3.3 Pression de fonctionnement du système hydraulique:16 MPa
3.4 Station hydraulique:15KW ((Utilisation de la même station pour le perçage/cisaillement hydraulique)

Dispositif de guidage

Machines de forgeage principales (pour panneaux de largeur de 36 mm)

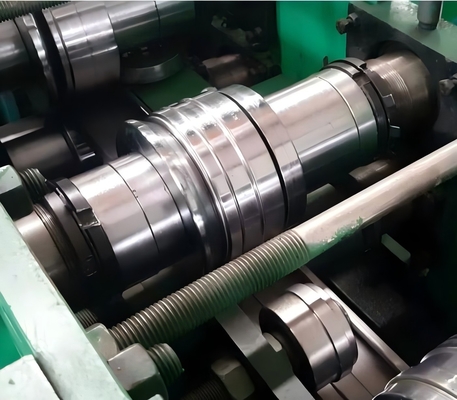

5.1 Formation de rouleau: 14 stations, et ajout de rouleaux, pour s'assurer que le profil de la surface ne soit pas rayé.

5.2 Panneau latéral: T.18mm, acier A3.

5.3 Vitesse de roulement: 2 à 8 m/min.

5.4 Matériau du rouleau:#45, étanchéité globale, dureté HRC56-62 °C.
5Puissance du moteur: 4 kW.
5.6 rouleau principal: ¢ 65mm,45 #.
5.7 Base de l'équipement: type 45 # H utilisant une plaque d'acier soudée.
5.8 Transmission à chaîne.
5.9 Sécurité: disposant de boutons d'arrêt d'urgence partout, faciles à manipuler en cas d'urgence, pour assurer la sécurité des équipements et des opérateurs.Et d' autres engins dans la chaîne et le personnel pourrait facilement conduire à des blessures section de transmission couverte d' un couvercle protecteur, afin d'assurer la sécurité des travailleurs.

Plateau de collecte
Système de commande électrique
Toute la ligne est équipée d'un contrôle PLC importé, d'un écran tactile LCD, d'une interface homme-machine.Opérateur réglant le programme pour qu'il s'exécute automatiquement (contrôle programmable) et surveillance du processus de commande, contrôle et modification des paramètres de contrôle par l'opérateur de la ligne de production, et surveillance en temps réel de l'état des équipements et des paramètres et de l'indication des défauts.la longueur réglable peut également être réglableSurveillance en temps réel de l'état de fonctionnement des équipements et indication des défauts.
Opération manuelle / automatique deux styles. Avec fonction de commutation manuelle et automatique: en mode manuel, peut être opération autonome, entretien facile; en mode automatique,réaliser la production complète, afin de démarrer; à travers le tableau avec des boutons d'arrêt d'urgence, facile à gérer les urgences, pour assurer que l'équipement et le personnel d'exploitation de la sécurité.

Les principaux composants de la machine de la marque:
Système de commande PLC: Siemens
Invertisseur: Shilin de Taiwan
Codificateur: Omron
Écran tactile: Siemens
Certains composants sont des dispositifs de marque Schneider.

Produit d'étagèreJesur l'avantage du matériel

1, ligne de production de rayonnages pour la production de rayonnages légers, de rayonnages moyens et de rayonnages lourds.

2, système de commande PLC, automatique et facile à manipuler.

3, Rouleau de bonne qualité avec processus d'éteinte, dureté atteignant HRC60-65 °C.

4"Système de suivi avec lame de coupe Cr12".
