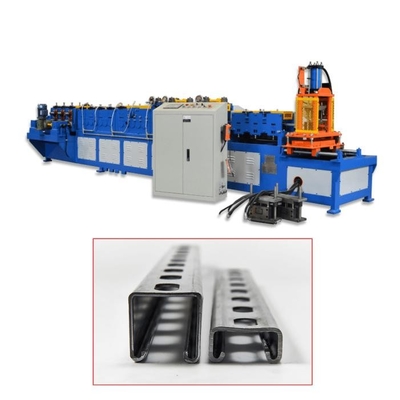

Machine de formage de rouleaux de canal à traction par boîte de vitesses épaisseur 2,5 mm

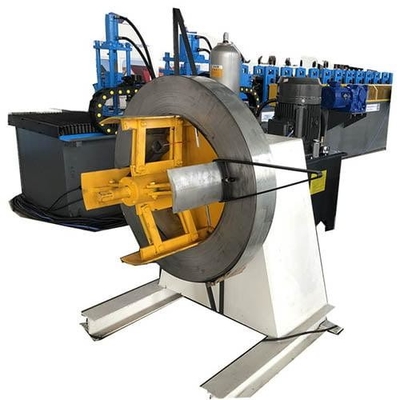

3T décoiler manuel

• Largeur de l'alimentation: 350 mm
• Capacité: 3 tonnes
• Limites de déploiement et de combat: 380 mm ∼ 520 mm
• Mode d'expansion et de combat: expansion et combat internes par manuel
• Quantité:1

Partie de nivellement

• Rouleau d'aplatissement: en haut il y a 4 rouleaux, en bas il y a 5 stations (au total il y a 9 rouleaux)
• Diamètre de l'arbre aplati:¢70mm, matériau 40CR, durcissement et trempage
• Largeur maximale de la matière première de nivellement: 300 mm
• Épaisseur de la matière première de nivellement: 1-2,5 mm
• Puissance: moteur AC de 4 kW

Servo-alimentation et perforation

• Système d'alimentation par servo
• Ce système adopte l'alimentation servo pour faire de haute vitesse et de précision
• Puissance de servo: 2,9 kW
• Marque de servo: YASKAWA
• Nombre: 1
• Machine à perforer 80T JH21-80
• Station de perçage: 1 station avec 6 trous
• Modèle de perforation: presse à perforer
• Matériau de base des outils de perçage: acier JIS S45C
• Matériau du jeu d'outils de perçage: SKD11
• Nombre de moules de perçage: 1 jeu
• Matériau des matrices de perçage: SKD11
• Dureté de l'ensemble d'outils de perforation: HRC58-62
• Largeur maximale de la feuille de perforation: 300 mm
• Machines à perforer de capacité de charge 80 T
• Marque de la machine à perforer: Yang Li
• Puissance du moteur principal: 7,5 kW, Siemens
• Armoire de commande de perforation: disponible

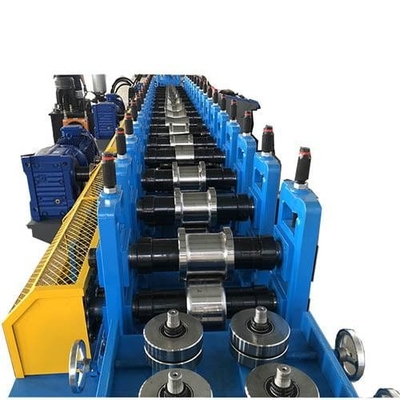

Fabrication de rouleaux

• Station de roulement:26stations +1 station de la tête de couple
• Matériau du rouleau: Cr12 avec traitement thermique, HRC 58-82, surface chromée
• Le diamètre de l'arbre: ¢85 mm Matériau: 40CR, HRC 250-280
• Moteur principal: 45 kW
• Vitesse de formage: 15-20 m/min
• La partie d'entraînement de la machine sera couverte d'un couvercle protecteur

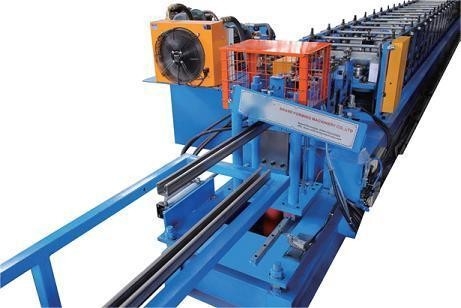

Système de coupes de scie à mouche

• Coupe après moulage: couper la feuille après moulage au rouleau à la longueur requise
• Matériau de la lame: Cr12MOV, dureté 58-62 HRC
• puissance de coupe par hydraulique,7.5 kW
• Servo puissance: 3 kW Yaskawa
• Pression de travail: 16 MPa
• Coupe et servo au milieu sous coupe
• Mesure de la longueur: Mesure automatique de la longueur du codeur
• Tolérance de longueur: +/- 1,0 mm pour chaque produit final

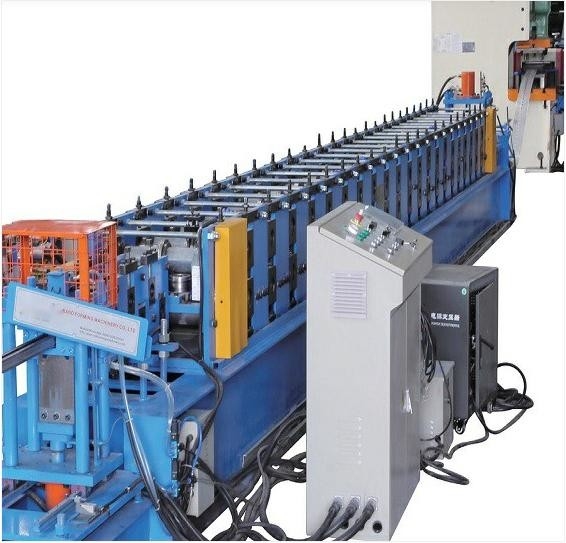

Armoire de commande de l'ordinateur

• Réglage programmable de la longueur et de la quantité du profilé
• Langue du système d'exploitation: anglais et chinois
• Voltage, fréquence, phase: 380 V, 50 Hz, 3 phases
• L'ordinateur est utilisé pour contrôler la longueur et la quantité.
• L'inexactitude de la longueur peut être facilement corrigée.
• Panneau de commande: interrupteur à bouton et écran tactile
• Unité de longueur: millimètre
• PLC: Siemens
• HMI: MCGS
