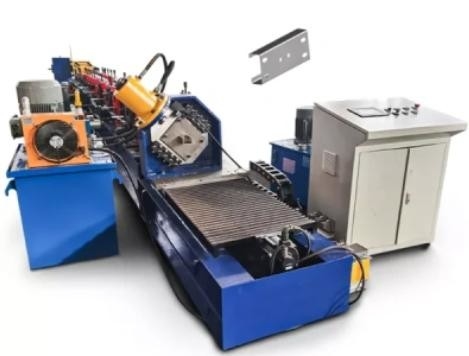

Forgeuse à rouleaux de purlin entièrement automatique avec rouleau réglable

Ruloir de purlin C/Z entièrement automatique ancien NLT350

Avec ses 23 impressionnantes stations de formage de rouleaux, la nouvelle génération de machines CZ repousse les limites de la production de rouleaux.cette machine est capable de produire des profils CZ d'une largeur allant jusqu'à 350 mm et d'une épaisseur allant jusqu'à 3.5mm, ce qui en fait le choix idéal pour les clients haut de gamme qui recherchent des tailles de boîtier plus grandes.

La machine à rouleaux NLT350 CZ est équipée d'un système de transmission à chaîne à double rangée, garantissant une grande stabilité et précision pendant le fonctionnement.Les canaux B et D sont également reliés par des plaques de renforcement pour un soutien supplémentaire, offrant une durabilité et une stabilité supérieures.

Cette machine est équipée de 12 ensembles de modules d'échange CZ, permettant un changement de taille facile et rapide sans avoir besoin de réglages complexes.le canal B est formé par moulage assisté par rouleaux, assurant un processus de production en douceur et efficace.

À l'avant-garde de l'innovation, la machine à rouleaux NLT350 CZ est livrée en standard avec une technologie de conversion sans fin et divers modèles, y compris la version moteur, la version servo-moteur, et plus encore.Cette machine est sûr de dépasser vos attentes et répondre à toutes vos exigences de production dans différentes conditions.

Je vous en prie.est unProfil à titre de référence:

Dessin de mise en page

Diagramme de débit: Décoiler ️ dispositif de nivellement ️ prépercussion et précoupe ️ pièces de roulement ️ pile

Ruloir de purlin C/Z entièrement automatique ancien NLT350

Les avantages de la machine à charpenter CZ type de changement de taille automatique sont les suivants:

1.Produire différentes tailles de tôles (C80-350/Z120-350) sans changer de rouleaux ou d'espaces.

2Pas besoin de changer de taille.

3.Facile à utiliser, faible coût de maintenance

4.Des dimensions infinies (toutes les tailles dans la plage de la machine) permettent d'économiser du matériel

5.Optionnel trou de perforation à n'importe quelle position du côté de l'embrayage et du côté de la bride

Principaux composants:

1Décoiler hydraulique

Type de décoiler: fixation et relâchement automatiques

Capacité de poids: 6 tonnes

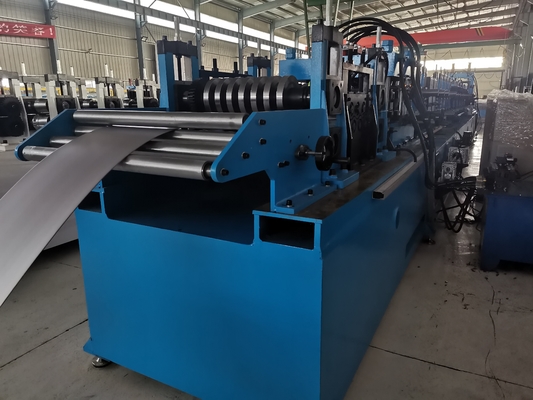

2Appareil d'alimentation et de nivellement:

Utilisé pour aplatir le matériau avant de l'introduire dans la machine de formage du rouleau.

3.Dispositif de pré-percussion

Percussion sur feuille plate, quantité de percussion et position horizontale contrôlées par un PLC, réglage de la position verticale par manuel.

Quantité et taille de perçage: selon les exigences du client

Quantité et taille de perforation de la bride: selon les exigences du client

La barre de percussion et la matrice de percussion peuvent être facilement changées.

4.Dispositif de précoupe

Il coupait les matières premières avant de les former.

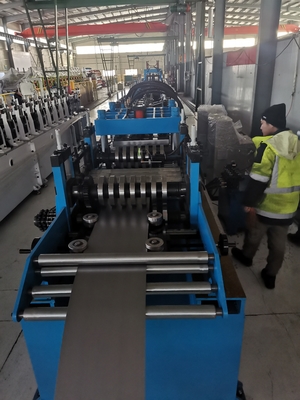

5- Le rouleau principal

Type d'entraînement: par boîte de vitesses

Vitesse maximale de formage: 30 m/min

Rouleaux: environ 21 groupes de rouleaux

Le matériau du rouleau est de l'acier moulé Cr12.

Le diamètre du rouleau est d'environ 360 mm

L'axe: les arbres des rouleaux sont enduits de rouleaux par une machine de meulage deux fois pour assurer la précision du produit final.

Matériau de l'arbre principal: 40 Cr

Dimensions changeantes: entièrement automatique

Adopter un système d'échange rapide C/Z

Interchange rapide C/Z avec seulement 3 étapes, dans 5 à 15 minutes.

6.Coupe hydraulique

Adopter notre système de coupe innovant, moule de coupe intégré et réglable CZ n'a pas besoin de remplacer le moule de coupe lorsque les tailles de broche changent.

7.Système de commande PLC

Contrôle automatique de la quantité et de la longueur de perforation et de la longueur de coupe

La machine s'arrêtera pendant qu'il est de percer et de couper

Mesure automatique de la longueur et comptage des quantités (précision +- 3 mm)

Effets de profil:
