Production polyvalente automatique Cz machine à purlin haute efficacité

Machine automatique de formage de rouleaux de purlin

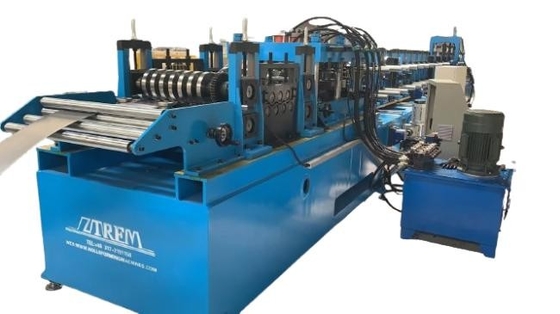

Notre machine à rouleaux C / Z entraînée par boîtes de vitesses, se compose de décoiler, alimentation et dispositif de nivellement, système de poinçonnage, pré-cisaillement, système de formage de rouleau, coupe de poste hydraulique, table de course,station hydraulique et PLC (système de commande). Sa particularité: assembler avec un guide de doublure pour faire changer la taille de la toile de la machine facilement et en douceur, Produire des produits standard avec une résistance de rendement jusqu'à 550Mpa,Longe ligne de production,pas de bouche ouverte sur les produits finis, l'échange C/Z seulement avec 3 étapes et dans les 5-15 minutes;changement de taille entièrement automatique.qui améliore considérablement l'efficacité de la production et convient à la production actuelleCette machine est facile à utiliser et fonctionne de manière stable avec une bonne précision.qui est largement utilisé et serait le modèle le plus populaire dans un proche avenir.

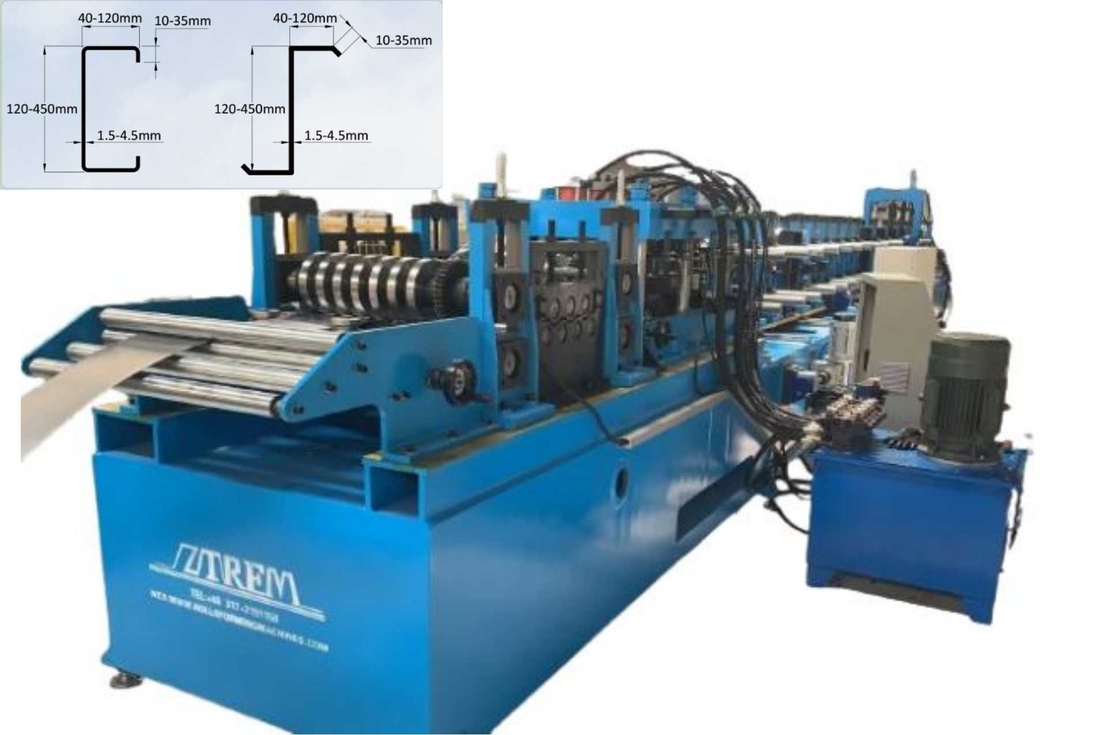

Je vous en prie.est unProfil à titre de référence:

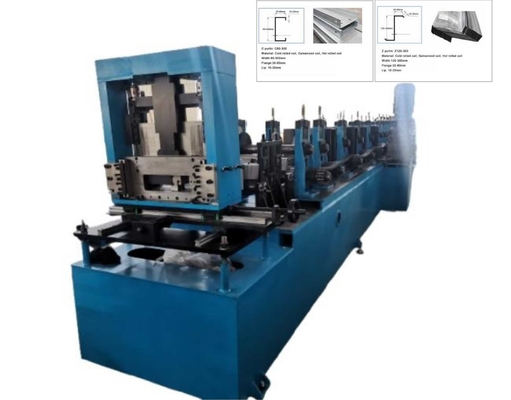

La mise en page de la ZC

Diagramme de débit: Décoiler ️ dispositif de nivellement ️ pièces de roulement ️ dispositif de ponçage postérieur ️ découpe hydraulique ️ pile

Machine automatique de formage de rouleaux de purlin

Principaux composants:

1Décoiler hydraulique

Type de décoiler: fixation et relâchement automatiques

Capacité de poids: 10 tonnes

2Appareil d'alimentation et de nivellement: Il est utilisé pour aplatir le matériau avant de l'alimenter dans la machine de formage des rouleaux.

3- Le rouleau principal

Type d'entraînement: par boîte de vitesses

Vitesse de formage: 0 à 30 m/min

Vitesse de travail: 12 à 18 m/min.

Rouleaux: environ 24 groupes de rouleaux

Le matériau du rouleau est de l'acier moulé Cr12.

L'axe: les arbres des rouleaux sont enduits de rouleaux à deux reprises par une machine de broyage pour assurer la précision du produit final.

Changement de taille: entièrement automatique contrôlé par un PLC

Adopter un système d'échange rapide C/Z

Interchange rapide C/Z avec seulement 3 étapes, dans 5 à 15 minutes.

4. Dispositif de post-percussion

Le PLC contrôle la quantité et la position horizontale du poinçon; la position verticale est réglée manuellement.

Type de perforation: perforation hydraulique

La barre de percussion et la matrice de percussion peuvent être facilement changées.

5.Coupe hydraulique

Adopter notre système de coupe innovant, CZ intégré et réglable moule de coupe ne pas besoin de remplacer le moule de coupe lorsque les tailles de purlin changent

6.Rameau de support de produit 1 ensemble

7Système de commande PLC

Contrôle automatique de la quantité et de la longueur de perforation et de la longueur de coupe

La machine s'arrêtera pendant qu'il est de percer et de couper

Mesure automatique de la longueur et comptage des quantités (précision +- 3 mm)
