Machine automatique de purlin CZ lourde
Les poutres sont des éléments d'acier utilisés comme structures de soutien dans les bâtiments préfabriqués, principalement sous les toits.créer un diaphragme horizontal qui soutient le poids du toit et du pontLes poutres sont installées parallèlement à la toiture du bâtiment et sont soutenues par des chevrons ou des murs.Il peut atteindre une longueur de 30 pieds ou plus..
La longueur et la largeur dépendent des dimensions du cadre principal du bâtiment, de son utilisation et de la conception technique.selon les besoinsDans les bâtiments préfabriqués, les poutres en acier sont largement utilisées.ayant une consistance en dimensionsLes purlins s'étendent et se contractent respectivement en été et en hiver.
Je vous en prie.est unProfil à titre de référence:

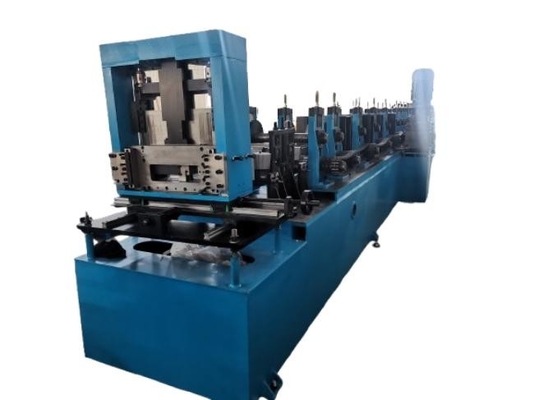

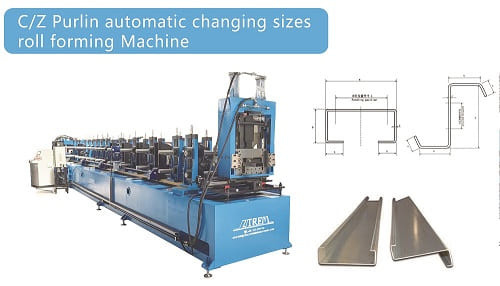

Machine automatique de purlin CZ lourde

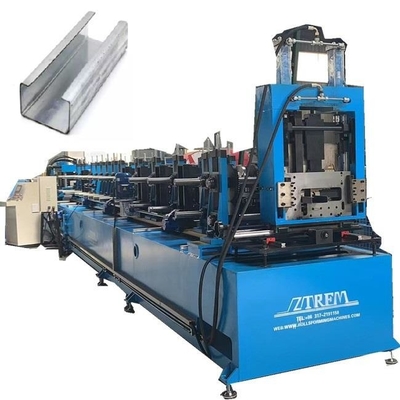

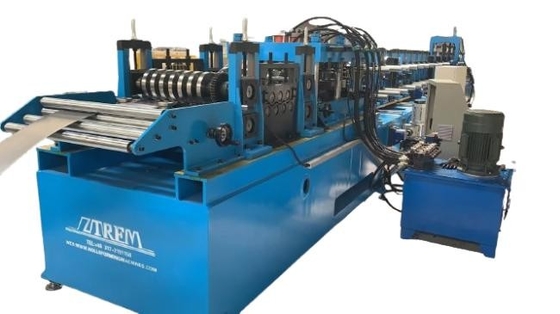

Cette machine de formage de rouleaux de C purlin adopte de nouveaux composants avec un matériau de haute qualité.Conçu par le programme avancé ZTFRMLes rouleaux sont les pièces les plus importantes de la machine, que nous faisons trouver l'usinage pour tous les rouleaux, avec un matériau de haute qualité,pour s'assurer que la machine peut fonctionner de manière stable pendant longtemps.
1Comment calculer alors la largeur de la bobine d'entrée de la ligne C et Z?
Calculer la largeur de la bobine d'entrée en fonction de la taille du produit fini: hauteur de la taille*2 + largeur du bas + bord réduitsi le profil est fini, taille de la taille de la taille de la taille: 50 mm, largeur du fond: 100 mm, petit bord:15 mm, épaisseur du matériau:2 mm
Ensuite, la largeur de la bobine d'entrée est 50 * 2 + 100 + 15 * 2 * 2 * 6 = 218mm
2- Comment faire le câblage?
Le découler hydraulique n'a qu'à connecter le câble d'alimentation aux quatre bornes marquées A, B, C et N.
La machine principale de formage du rouleau doit être reliée au câble d'alimentation, au moteur principal, au moteur de la pompe à huile et au moteur de réglage de taille.
Cordon d'alimentation: connectez-vous aux bornes marquées par L1, L2, L3
Moteur principal: connectez-vous aux bornes marquées U2, V2, W2
Moteur de pompe à huile: connexion avec les bornes marquées U1, V1, W1
Moteur de réglage de la taille: les trois moteurs de réglage de la taille sont connectés au terminal marqué U3 V3 W3, U4 V4 W4 et U5V5W5 respectivement.
Le compteur, les interrupteurs de limite des unités de perçage et des dispositifs de coupe sont connectés à l'armoire de commande PLC par des prises d'aviation, uniques, faciles à connecter et exemptes d'erreurs.
Applications
