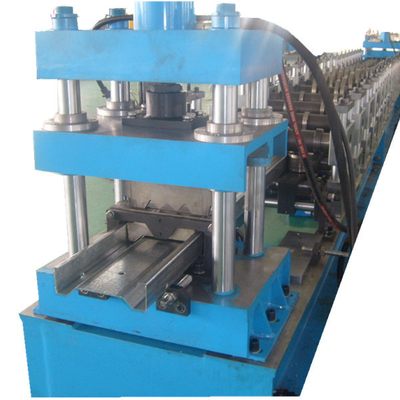

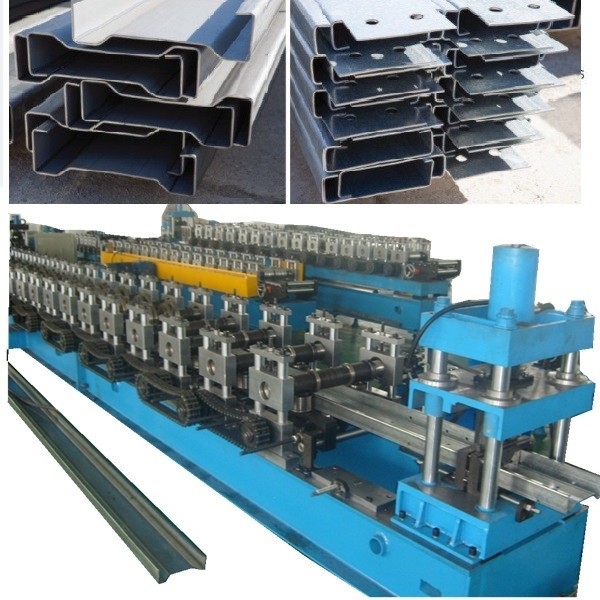

SéthylènePl'urineSYstemMachine à former des rouleaux
Il offre des solutions de 120 mm à 400 mm avec des jauges de 1,2 mm à 3,2 mm, toutes entièrement prises en charge par les paquets de détails de Strucad et Tekla Structures, qui génèrent également
Les données de caméra permettent de réduire le risque d'erreurs potentielles et d'éliminer la nécessité de créer des dessins qui prennent du temps.

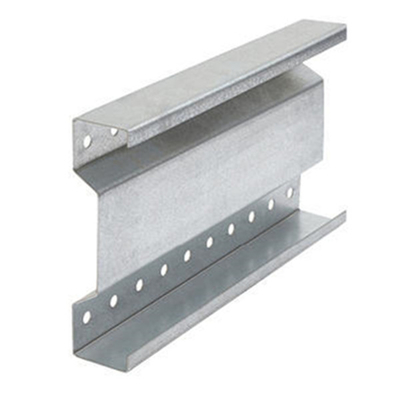

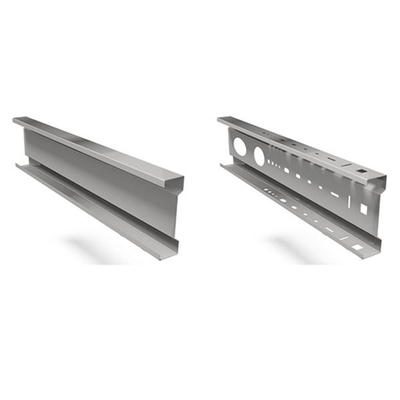

Notre nouveau Sigma Beam Purlin génère d'excellentes améliorations de la résistance au rapport poids, sans parler de la réduction des exigences d'accessoires dans les critères de conception communs,économiser le coût supplémentaire des composants et le temps de montage sur placeCe produit a été lancé en utilisant le matériau S450 plutôt que le standard industriel S390 existant.et le Sigma Beam Purlin utilisé avec notre gamme standard de sections C comme rails latéraux offre pratique, des solutions flexibles et économiques pour tous vos besoins en poutres et rails.
Gamme de produits

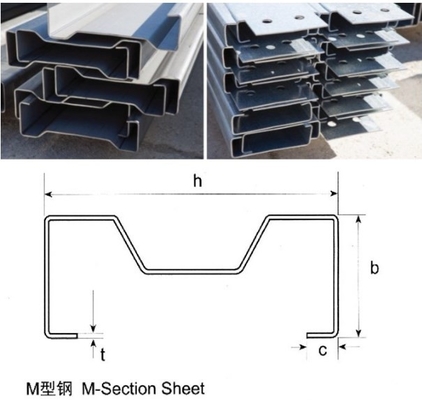

Je vous en prie.est unProfil à titre de référence:
Le système est principalement conçu pour être utilisé sur les toits, comme support secondaire de tôle, avec une largeur maximale de 15 m et une pente maximale de 25 degrés.Les sections Sigma sont fabriquées par roulement à froid formant de l'acier galvanisé préchaufféLes propriétés de la section ont été calculées conformément à l'Eurocode 3, norme BS EN 1993-1-3:2006Le calcul des charges finales et des déviations de travail est basé sur les résultats des essais à grande échelle et de l'analyse des éléments finis.La bride supérieure de la poutre doit être suffisamment retenue par une tôle d'acier robuste (ou similaire) fixée directement à la bride supérieure.L'acier est revêtu d'un revêtement extérieur galvanisé Z275, ce qui donne une épaisseur de revêtement approximative de 20 microns de chaque côté.
Montage de la manche et détails de la manche
Les manches sont nécessaires pour assurer la continuité structurelle de la section de poutre sur la poutre de support.L'épaisseur de la manche dépend de l'épaisseur de la poutre - voir tableau.
Le système le plus rentable, en termes de contenu en matériaux et de nombre de composants à ériger, est le système à double portée.
Détails de la cleat de purlin
Dimensions standard de la pochette
Remarque: lorsque les clôtures standard Albion ne sont pas fournies,veiller à ce qu'il y ait suffisamment d'espace libre entre la partie inférieure de l'embrayage et le haut de la poutre pour l'installation du manchon.

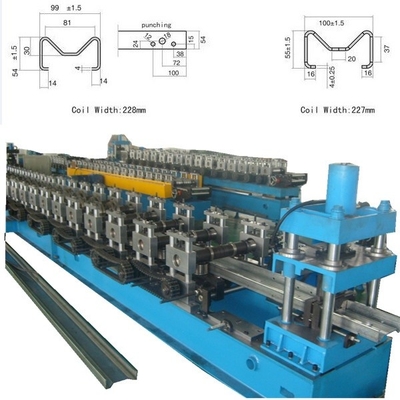

Forages standard Sigma
Les perçages standard sont indiqués ci-dessous pour la gamme sigma. Les trous de raccordement du manche et du cleat de 14 mm de diamètre, pour s'adapter aux boulons M12, sont utilisés pour les sigma des séries 200, 225 et 240, tandis que les 18 mm
Pour les boulons M16, le diamètre est utilisé pour les 265 et 300 sigmas de profondeur.8Les trous de fixation de vitesse, si nécessaire, sont de 14 mm de large * 20 mm rectangulaires. Les trous pour les appuis d'angle d'envergure intermédiaire ont un diamètre de 14 mm pour les boulons de grade M12.Des trous de 14 mm de diamètre sont fournis si nécessaire.La longueur maximale de la section est de 16 m.
SéthylènePl'urineSYstemMachine à former des rouleaux
Systèmes Sigma Purlin et mise en page de jointure
La forme de la poutre sigma fournit un profil efficace et robuste qui convient à la fois aux conditions de courte et longue portée.Dans la plupart des bâtiments populaires, les barres en flèche ne sont pas requises (sous réserve des conditions de levage du vent)Les manches sont nécessaires pour assurer la continuité de la section de la poutre à travers les poutres de support.a été spécialement conçu pour réduire au minimum le nombre de manchesLes détails de la pochette ont également été considérés en termes de simplicité et de duplication.Tous les manches sont de même longueur avec des dimensions longitudinales identiques, l'uniformité réduisant le risque d'erreurs.
Système de fesse à longue portée
Utilisation lorsque les conditions de conception dictent qu'aucune pochette de connexion ne peut être utilisée, c'est-à-dire que la poutre est à la profondeur de la poutre.
Système de fesse à double élan
Utilisation avec les séries 200, 225 et 240.
Le système le plus populaire combinant des longueurs de double portée avec un minimum de manches de jointure.Le système à manches peut être utilisé pour les bâtiments avec deux baies ou plus et combine une solution rentable avec une facilité de détail. La largeur de la baie est limitée à 8 m (longueur maximale de la poutre 16 m)
Systèmes Sigma Purlin et mise en page de jointure
Système à manche à longue portée unique
Système de baie d'extrémité lourde Une alternative au système à double portée et adapté à toutes les tailles de baie. Peut être utilisé avec toutes les sections Sigma.mais en maintenant la continuité sur les chevrons, le système à manches à une seule portée peut être utilisé. Avec des manches supplémentaires, comme indiqué, les capacités ultimes du système à manches à double portée peuvent être réalisées. Utiliser également lorsque l'accès peut être limité, c'est-à-diree. le purlin a été soulevé par le bas.
Système de baie d'extrémité
Convient pour les bâtiments de 5 baies ou plus (toutes les sections Sigma)
Les barres anti-sage fixées à la vitesse
Les barres d'arrosage fixées à la vitesse Albion assurent une retenue efficace de la poutre à la fois pendant l'opération de revêtement et dans des conditions de levage du vent (renversement).Le système de fixation des pinces à ressort rend l'installation rapide et facile. La vitesse doit être fixée comme indiqué ci-dessous
Les barres anti-Sag servent deux objectifs principaux:
• Pour empêcher la torsion de la poutre lors de l'érection (une fois la tôle fixée, la poutre obtient une grande rigidité de la membrane du toit).
• Pour assurer une retenue latérale de la bride inférieure dans des conditions de levage.
Nom de l'organisme:Ces détails s'appliquent aux pentes de toiture jusqu'à 25° et pour les pentes supérieures à 25°, consultez notre service technique.
Speed Fix sont fabriqués à partir d'un acier doux galvanisé préchauffé de 1,6 mm d'épaisseur et formé à froid en une section de canal de 15 mm de profondeur * 12 mm de largeur.Chaque extrémité est entaillée pour localiser dans les trous rectangulaires pré-percés standard à la portée moyenne ou les points tiers.Les attaches de pointe alternatives sont fabriquées à partir d'un fil complet de 12 mm de diamètre, en finition zincée.
Retenus à l'angle de l'appareil
Pour des travées plus larges ou plus profondes, des appuis d'angle sont utilisés pour assurer la stabilité pendant l'opération de revêtement et dans des conditions d'inversion du vent.Les supports d'angle sont fabriqués à partir d'un angle galvanisé préchauffé de 45*45*2 mmLes trous dans les appuis sont tous de 14 mm de diamètre pour s'adapter aux boulons M12.
Exigences minimales contre le SAG
Les liens de pointe doivent être utilisés sur toutes les envergures supérieures à 4 m sur les toits en deux piquets.
Longues pentes du toit
Lorsque la pente du toit est supérieure à 20 m, un dispositif de retenue de portée intermédiaire est nécessaire pour résister aux charges vers le bas de la pente.
Exigences minimales contre le SAG
Toits en piqûre
Sur les toits mono pitch, le système de soutien et de la corde est nécessaire au sommet, pour résister aux charges vers le bas de la pente
Des toits plats
(Pente inférieure à 3o)
Pour les toits à très faible inclinaison ou à toit plat, les poutres Sigma sont installées en paires, face à face.comme indiqué ci-dessous, les appuis angulaires fournis à la portée moyenne pour les envergures supérieures à 4 m et à la troisième position pour les envergures supérieures à 7 mUn mètre.
Les angles plus clairs et les rafting
Résistants de radeau/résistants de colonne
Les rafters sont fabriqués à partir d'acier doux galvanisé pré-mort et de rouleaux à froid formés en une section angulaire d'une épaisseur de 45 mm x 45 mm x 2,0 mm.
Détails typiques
Détails sur le surplomb/le contre-levier de la gable de purlin
Détails du bord de gable
D'autres applications des faisceaux Albion Sigma
Planchers à mezzanine
Le profilé Sigma est idéal pour fournir un support structurel aux planchers légers.
