Transformation numérique par entrée d'ordinateur+transformation par bouton électrique Équipement de formage de rouleaux

NLT-400CélectroniqueJe suis...nputDle gitalTRenseignementsEélectriqueB. Pour- Je vous en prie.TRenseignementsRtoutFou leEl'équipement

Modèle d'équipement: NLT-400

Servo-moteur de version intelligente: puissance totale 68 kW

Sfaire pipi: 30 mètres par minute, vitesse globale de 12 mètres par minute à 15 mètres par minute (selon le nombre de trous forés);

1La largeur C (80~350) mm, la largeur Z (120~350 mm) peuvent être librement transformées;

2. petit bord (8-20 mm) et petit bord ≤ 0,8 * (hauteur de la taille -20);

3. hauteur de la taille (30-100) mm et hauteur de la taille ≤ 0,95 * (largeur du bas - petit bord -30);

4. épaisseur réglable de la plaque t (1,0 à 3,5) mm;

Longueur et précision de la position du trou ± 1 mm

Je vous en prie.Il y en a?ProfilsPour votre référence:

Configurationexigences:

1.Épaisseur du matériau:10,5-3,5 mm

2- résistance au rendement du matériau: 235/345 Mpa (si l'on utilise du matériau de 550 MPA, l'épaisseur peutJe ne sais pas.t plus de 3 mm)

3. Taille: 100-300 mm (peut être réglée automatiquement)

4. Vitesse: max 15 m/min (Si des trous sont percés la vitesse sera de 15-22 m/min)

5.Purlin C et Z modifiés manuellement

6.Tableau de réception manuel

Flux de travail

Décodage → Entrée du matériau dans la machine →Nivelation → perçage et pré-câblage →Formation de rouleaux →Tableau de réception des produits

NLT-400CélectroniqueJe suis...nputDle gitalTRenseignementsEélectriqueB. Pour- Je vous en prie.TRenseignementsRtoutFou leEl'équipement

8 tonnes hydrauliquesdécoiler

Capacité:6 tonnes hydrauliques sont facultatives

Diamètre intérieur de la bobine:450 à 550 mm

Largeur d'alimentation:une largeur maximale de 500 mm

Structure du bâtimentsoudé par les plaques d'acier et la barre profilée.

Le rétrécissement et l'expansion de la bobine sont automatiques, entraînés par une puissance hydraulique.

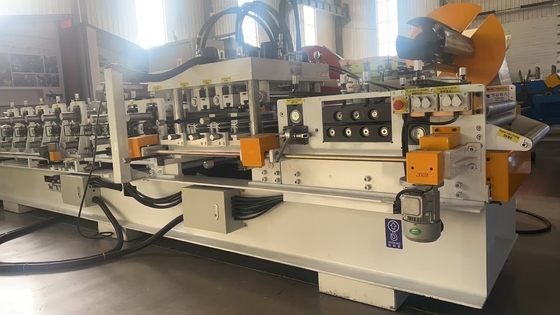

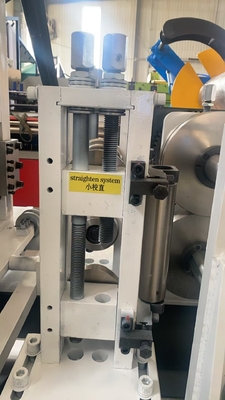

Partie d'alimentation et de nivellement

Il y a un bouton électrique ici, qui peut régler automatiquement la largeur d'alimentation

Pour les rouleaux de levage:3 en haut 4 en bas

Matériau du rouleau:Cr15

Diamètre du rouleau:75 mm

Réglage de la largeur d'alimentation: automatique par bouton

Assurez-vous que la tôle d'acier entrée droite et propre et puis processus de formage de rouleau pourrait être faite avec précision

Perçage et pré-tissagepartie

unité de perçage avec système hydraulique;

Une station de perforation

Pour moules de perçage:Traitement à l'extinction Gcr12

La première station:Percussion des trous du bas du centre

Station quatre:Coiffure préhydraulique

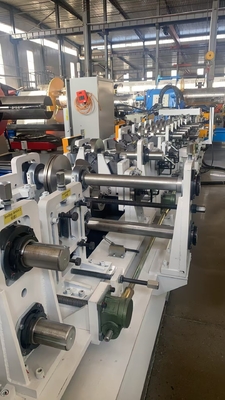

Ma)en pièces de roulement

Stations à rouleaux:34 rangées = L'un d'eux est la hauteur de la taille formant 87-95 degrés groupe de rouleaux réglable arbitraire

Équipé de 12 ensembles de modules d'échange CZ, l'interrupteur peut être complété en tournant 180 degrés, et le rail de guidage linéaire peut être changé

Dispositif à rouleaux anti-arc concave

Diamètre des arbres:Φ90 mm solide

Chaîne à double rangée pour transmission + support de l'extrémité d'arbre

Matériau des puits:

40 Cr Traitement CNC HRC28-32, tournement fini et galvanisation

Vitesse de formage:Max 15 m/min

Voltage: 380V/60HZ/3P (selon la demande)

Mode de transmission:

Chaînes doubles + support à l'extrémité de l'arbre

Modification des tailles: automatiquement par PLC

C et Z changement de purling:Par manuel

Matériau de roulement: Cr12, trou intérieur usiné de précision après traitement thermique sous vide

Technologie de traitement: usinage CNC suivi d'un traitement thermique à HRC58-60, usinage de précision

Matériau de l'arbre: 40Cr (diamètre 90/diamètre 75)

Technologie de traitement: traitement par trempage et trempage HRC28-32 après traitement CNC, puis tournage fin et galvanisation

Cette pièce est destinée à la fabrication de côtes en M

Largeur et hauteur réglables.

Activer le servomoteur à entraînement principal 68 kW

Puissance de la station hydraulique de perçage et de cisaillement 15 kW + refroidisseur d'air

Capacité du réservoir de carburant 300 litres

D'une épaisseur n'excédant pas 1 mm

Origine des principaux composants recherche d'huile de soupape électromagnétiqueJe

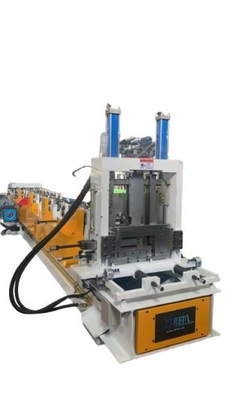

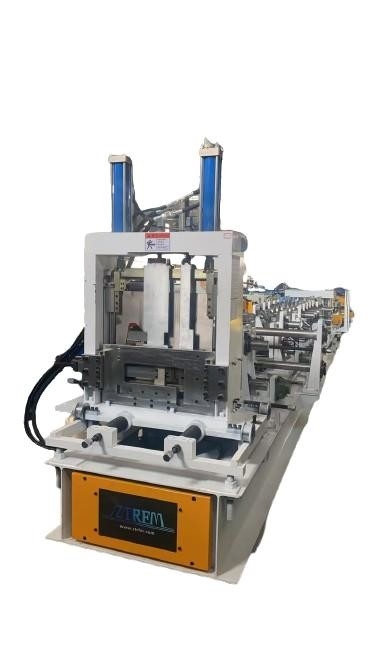

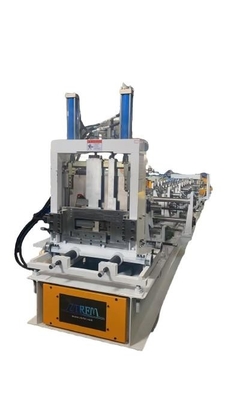

Système de coupe hydraulique

Matériau de la lame:Traitement par étanchéité Cr12mov

Mesure de la longueur:mesure automatique par encodeur, tolérance de longueur est de 1 mm/3 m

Vous pouvez régler manuellement la coupe pour couper différentes tailles de c/z purlin. Vous n'avez pas besoin de changer de nouvelle lame et cette coupe est facile à utiliser.

Le poinçonnage et le tondage utilisent le même réservoir hydraulique.

Volume du réservoir:300 litres

Huile hydraulique:46#

Puissance de la station hydraulique:15 kW + refroidisseur d'air

Système de commande PLC

Armoire de commande principale du système de commande

1 contrôle informatique + système de contrôle intelligent + logiciel d'entrée rapide de production peut rapidement importer des données de production à partir d'un lecteur flash USB ou transférer à distance des données d'origineSystème Windows

Boîte de distribution de remplacement: 1 (installée au milieu du rack)

Contrôleur externe: 1 (peut facilement contrôler l'avant et l'arrière pendant les processus de production et de débogage)

Origine des principaux accessoires: PLC (Panasonic, Japon), commande informatique, relais (Couton), commutateur de proximité (Autonex, Corée du Sud), codeur de longueur (Omron, Japon)

Tableau reçu

Longueur: 6 mètres

Le corps du cadre est soudé avec de l'acier de canal et de l'acier d'angle, et le rouleau est installé sur la surface

Une suggestion connexe:

Si le coût de la main-d'œuvre locale est élevé, vous pouvez également choisir la palatalization automatique

Pièces détachées
