152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes

Image Grand : 152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ZTRFM
Certification:	CE,SGS
Numéro de modèle:	Pourlin

Conditions de paiement et expédition:

Quantité de commande min:	1 série
Prix:	under discuss
Détails d'emballage:	Nudité avec l'anti prérevêtement en continu et la couverture en plastique
Délai de livraison:	45 jours ouvrables
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	30 ensembles par mois

Contact

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes

description de

Station à rouleaux:	18 Stations à rouleaux pour le formage de rouleaux	Fournisseur d'électricité:	Pour les appareils électroniques
Épaisseur:	1.5-3.0mm	Changement de taille:	Automatique
Spécification:	101.351.75m	PLC:	Délta
Couleur:	Demande du client	Vitesse de la ligne:	Ajusté par onduleur de fréquence
Formage de stations à rouleaux:	20 stations	Percussion:	Option
Capacité de production:	5 à 18 m/min	chaînes:	2
station de formation:	18 étapes + 7 étapes	Paquet de transport:	1*20 conteneur GP
Moteur hydraulique:	5.5 kW
Mettre en évidence:	152.4-355.6mm Cz machine à former les rouleaux de purlin , Machines hydrauliques pour le moulage de rouleaux en purlin , Machine à former des rouleaux de purlin

152.4-355.6 mm CZMachine à former des rouleaux de purlin

La tôle CZ est un nouveau type d'acier de construction composé de deux types d'acier ayant des formes de section transversales similaires, et est souvent appelée tôle C ou tôle Z,qui est généralement appelé selon ses caractéristiques de forme et son utilisation dans l'industrie.

Forme de la section: la section de l'acier en forme de C est en forme de C, composée de deux brides parallèles et d'une toile reliant la bride; la section de l'acier en forme de Z est en forme de Z,et il y a aussi deux brides et une toile, mais la connexion entre la bride et la toile est différente, dans un arrangement en forme de Z.

152.4-355.6 mm CZMachine à former des rouleaux de purlin

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 0

Exigences relatives à la version finie

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 1

● Matériau: acier au carbone galvanisé

● Épaisseur du matériau: 1,5 à 3,5 mm

● Réglage de l'épaisseur: servo-moteur contrôle le rouleau vers le haut et vers le bas réglage automatique, réglage manuel du rouleau latéral.

● réglage des dimensions: réglage automatique de la largeur et de la hauteur, couteau de coupe pour remplacer la lame.

● Réglage C et Z: faire pivoter manuellement le rouleau partiel 180

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 2

Principaux composants de l'équipement

Principaux composants de l'équipement
Je ne veux pas.	Nommé	Unité	Quantité
1.	16 tonnes machine hydraulique ouverte avec chariot, avec tête de pelle et levage	ensemble	1
2.	Détection du puits tampon	ensemble	1
3.	Formation de l'hôte	ensemble	1
4.	Système hydraulique de coupure	ensemble	1
5.	Système de commande PLC	ensemble	1
6.	Emballement automatique par courroie de palettisation de 14 m	ensemble	1
7.	Accès à l'appareil	ensemble	1

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 3

Paramètres de base des matières premières et des produits

Produits semi-finis	bandes laminées à chaud, bandes laminées à froid, bandes galvanisées Résistance à la traction 520 MPa; résistance au rendement 320 MPa
Matériel	Qu'est-ce qui est arrivé?
Largeur en acier	600 mm maximum selon le profil
Taille du fichier	Voir le tableau ci-joint,2
Paroi en acier épais	10,5-3,5 mm
Diamètre intérieur de bobine en acier	Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil.
Diamètre extérieur de bobine en acier	Le nombre de points d'entrée doit être déterminé en tenant compte de l'étendue de l'échantillon.
Poids volumique maximum	16 ¢
gamme de tuyaux	6 à 14 m
Vitesse	Max.40m/min
Tolérance de taille par longueur	± 1,5 mm
R corne	R2-2,5 mm

Tableau 1.C, taille de section en acier

Taille du profil C ((points)	Taille du profil C (mm)	Épaisseur (Points)	Épaisseur (mm)	C longueur du profil ((m)	Vitesse (m/min)
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.0598	1.51	6m	40
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.0747	1.9	6m	40
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.1046	2.66	6m	35
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.1345	3.5	6m	30
7 fois 2,75 fois 0.75	177.8x69.85x19. Je suis désolé.05	0.0598	1.51	7m	35
7 fois 2,75 fois 0.75	177.8x69.85x19. Je suis désolé.05	0.0747	1.9	7m	35
7 fois 2,75 fois 0.75	177.8x69.85x19. Je suis désolé.05	0.1345	3.5	7m	20
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.0598	1.51	8m	30
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.0747	1.9	6m	30
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.0747	1.9	8m	30
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.1046	2.66	8m	25
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.1345	3.5	8m	20
9 fois 2,75 fois 0.75	228.6x69.85x19. Je suis désolé.05	0.0598	1.51	9m	25
9 fois 2,75 fois 0.75	228.6x69.85x19. Je suis désolé.05	0.1345	3.5	9m	20
10 fois 2,75 fois 0.75	254 fois 69,85 fois 19.05	0.0598	1.51	10m	30
10 fois 2,75 fois 0.75	254 fois 69,85 fois 19.05	0.0747	1.9	10m	30
10 fois 2,75 fois 0.75	254 fois 69,85 fois 19.05	0.1046	2.66	10m	25
12 fois 3,5 fois 1.0	304.8x88.9x25. Je vous en prie.4	0.0747	1.9	12m	30
12 fois 3,5 fois 1.0	304.8x88.9x25. Je vous en prie.4	0.1046	2.66	12m	25
12 fois 3,5 fois 1.0	304.8x88.9x25. Je vous en prie.4	0.1345	3.5	12m	20
14 fois 3,5 fois 1.0	355.6x88.9x25. Je vous en prie.4	0.0747	1.9	14m	30
14 fois 3,5 fois 1.0	355.6x88.9x25. Je vous en prie.4	0.1046	2.66	14m	25
14 fois 3,5 fois 1.0	355.6x88.9x25. Je vous en prie.4	0.1345	3.5	14m	20

Tableau 2.Z, taille de section en acier

Taille du profil Z ((points)	Taille du profil Z (mm)	Épaisseur (Points)	Épaisseur (mm)	Z longueur du profil ((m)	Vitesse (m/min)
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.0598	1.51	6m	40
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.0747	1.9	6m	40
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.1046	2.66	6m	35
6 fois 2,0 fois 0.75	152.4x50.8x19. Je vous en prie.05	0.1345	3.5	6m	30
7 fois 2,75 fois 0.75	177.8x69.85x19. Je suis désolé.05	0.0598	1.51	7m	35
7 fois 2,75 fois 0.75	177.8x69.85x19. Je suis désolé.05	0.0747	1.9	7m	35
7 fois 2,75 fois 0.75	177.8x69.85x19. Je suis désolé.05	0.1046	2.66	7m	30
7 fois 2,75 fois 0.75	177.8x69.85x19. Je suis désolé.05	0.1345	3.5	7m	25
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.0598	1.51	8m	30
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.0747	1.9	8m	30
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.1046	2.66	8m	25
8 fois 2,75 fois 0.75	203.2 fois 69,85 fois 19.05	0.1345	3.5	8m	20
9 fois 2,75 fois 0.75	228.6x69.85x19. Je suis désolé.05	0.0598	1.51	9m	25
9 fois 2,75 fois 0.75	228.6x69.85x19. Je suis désolé.05	0.0747	1.9	9m	25
9 fois 2,75 fois 0.75	228.6x69.85x19. Je suis désolé.05	0.1046	2.66	9m	20
9 fois 2,75 fois 0.75	228.6x69.85x19. Je suis désolé.05	0.1345	3.5	9m	20
10 fois 2,75 fois 0.75	254 fois 69,85 fois 19.05	0.0598	1.51	10m	30
10 fois 2,75 fois 0.75	254 fois 69,85 fois 19.05	0.0747	1.9	10m	30
10 fois 2,75 fois 0.75	254 fois 69,85 fois 19.05	0.1046	2.66	10m	25
10 fois 2,75 fois 0.75	254 fois 69,85 fois 19.05	0.1345	3.5	10m	20
12 fois 3,5 fois 1.0	304.8x88.9x25. Je vous en prie.4	0.0747	1.9	12m	30
12 fois 3,5 fois 1.0	304.8x88.9x25. Je vous en prie.4	0.1046	2.66	12m	30
12 fois 3,5 fois 1.0	304.8x88.9x25. Je vous en prie.4	0.1345	3.5	12m	25
14 fois 3,5 fois 1.0	355.6x88.9x25. Je vous en prie.4	0.0747	1.9	14m	30
14 fois 3,5 fois 1.0	355.6x88.9x25. Je vous en prie.4	0.1046	2.66	14m	25
14 fois 3,5 fois 1.0	355.6x88.9x25. Je vous en prie.4	0.1345	3.5	14m	25

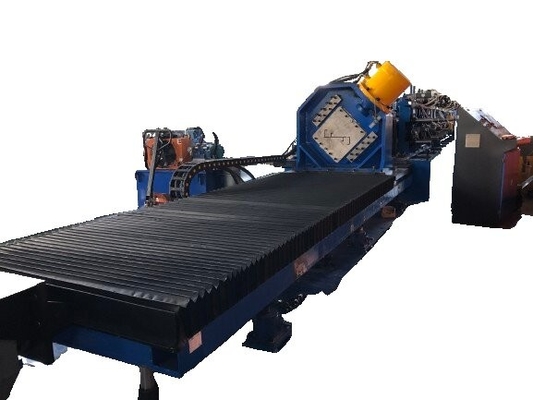

1. machine hydraulique ouverte de 16 tonnes avec chariot
1.	Le roulement	16 tonnes
2.	Installez le diamètre intérieur de la bobine	508 mm ou 610 mm
3.	L' arbre du codeur ouvert est serré	Serrage hydraulique, portée étroite 480-530 mm,610 mm
4.	Largeur maximale du volume	Maximum de 600 mm
5.	bras de pression	Armure pneumatique à pression, pour s'assurer que le matériau roulant n'est pas lâche
6.	Soutenir	Avec le soutien
7.	Tête de pelle et étalonnage	Équipé d'une tête de pelle et d'un dispositif de nivellement
2Détection de puits tampon
1.	Détection du puits tampon	Fonction: Vérifiez que la quantité de matériaux correspond à la vitesse de fonctionnement de l'ensemble du dispositif.

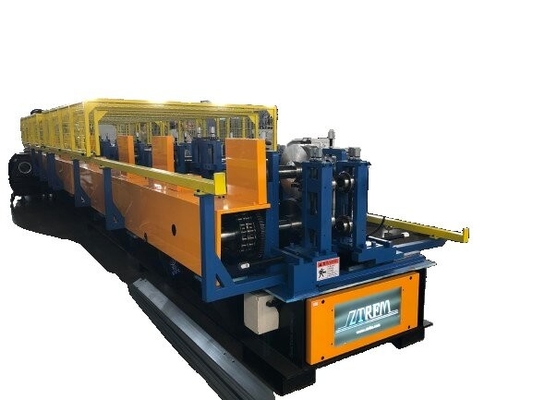

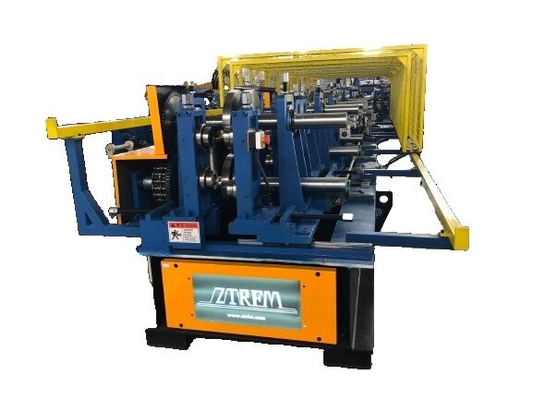

3. En train de former un hôte
1.	Livraison et étalonnage des matériaux	Matériau d'alimentation: rouleau d'alimentation et rouleau guide
1.	Livraison et étalonnage des matériaux	Rouleau plat: trois rouleaux vers le haut et quatre rouleaux vers le haut, pour un total de 7 rouleaux plats.
2.	Formation	Base de l'équipement: soudage de plaques d'acier
		Structure du moteur principal du matériel: arc commémoratif en fonte, modèle 140
		Couvercle et écrous de roulement: chromé
		Résultats de l'analyse
		Matériau du rouleau: Cr 12, usinage CNC après traitement thermique à HRC 58-60, tournage fin
		Matériau de l'axe: 40Cr
		diamètre de l'essieu: 70/95 mm
		Mode de transmission: boîte de vitesses
		Vitesse: environ 20 à 40 m/min
		*Moteur principal: 45 kw 2 ensembles, moteur de conversion de fréquence CA Siemens**
		Réducteur: série K
		*Puissance du moteur de réglage de taille: 21,5kw+2,2kw, servo moteur Siemens V90**
		Réglage du dégagement des rouleaux de différentes épaisseurs: 8*0,75kw (selon la conception réelle)
		Droite: assurer la qualité du produit fini
		Coupe hydraulique: cisaillement de suivi, torsion de 45 degrés, aucun déchet, un modèle, une paire de lames
		Couper le matériau de matériau: Cr12 mov
		Système de refroidissement: système de lubrification de refroidissement à l'eau, avec réservoir d'eau et pompe, ajouter un écran filtre au réservoir d'eau pour empêcher les débris d'eau d'entrer dans le réservoir d'eau et brûler la pompe
		Voltage: 460V,60hz,3ph, ((Selon les exigences du client)

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 5

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 6

4Système de pression hydraulique
1.	Modèle de travail	Coupe hydraulique
2.	Le pouvoir	11 kw,air froid
3.	Valve électromagnétique	Le quartier

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 7

5Le système de commande PLC
1.	Marque PLC	Marque Siemens
2.	Marque de l'écran tactile	Marque Siemens
3.	Transformateur de fréquence	Marque Siemens
4.	Compteur	OMRON
5.	appareils à basse tension	Par Siemens ou Schneider
6.	Langue de fonctionnement	Chinois et anglais (support pour la personnalisation d'autres langues)
7.	Armoire de commande	Une cabine d'alimentation, une console de commande
8.	Fonction	Vous pouvez régler la quantité de commande, changer la longueur et la longueur et d'autres équipements.

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 8

Six, empilage automatique
1.	La longueur du matériau	Le plus long est de 14 mètres.
2.	Quantité	1 série
3.	Direction	Direction longitudinale, comme indiqué sur la figure
4.	Fonction	1- Alimentation et palettisation automatiques 2Une fois qu'un petit lot est terminé, faites-le en un seul lot avec un ruban en nylon, puis passez à une autre station.Il faut le faire deux fois.! (pour le type C uniquement)

152.4-355.6mm 16 tonnes machine à former les rouleaux hydrauliques ouvertes 9

Sept, les accessoires
Je ne veux pas.	Nom	Quantité
1	Commutateur de position	2 séries
2	Tubes hydrauliques	1 série
3	Relais électrique	2 séries
4	Boîtier à outils	1 série
